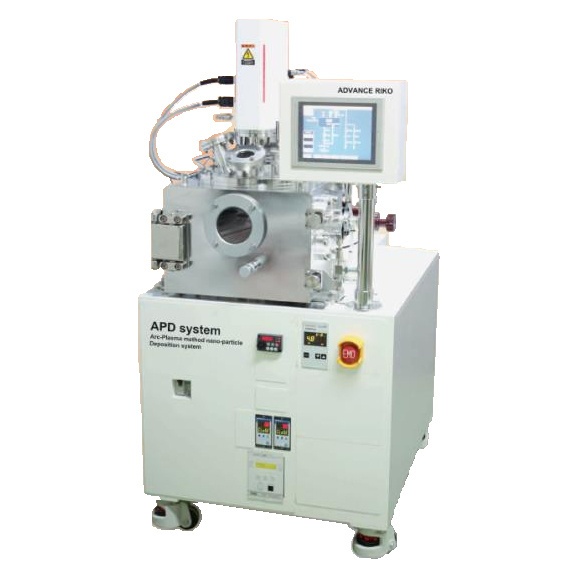

电弧等离子体沉积系统
日本ADVANCE RIKO公司致力亍strong>电弧等离子体沉积系统'/span>APD)利用脉冲电弧放电将电导材料离子化,产生高能离子并沉积在基底上,制备纳米级薄膜镀层或纳米颗粒、/span>
电弧等离子体沉积系统利用通过控制脉冲能量,可以在1.5nm?nm范围内精确控制纳米颗粒直径,活性好,产量高。多种靶材同时制备可生成新化合物。金?半导体制备同时控制腔体气氛,可以产生氧化物和氮化物薄膜。高能量等离子体可以沉积碳和相关单质体如非晶碳,纳米钻石,碳纳米 形成新的纳米颗粒催化剂、/span>
主要应用领域
制备新金属化合物,或制备氧化物和氮化物薄膜(氧气和氮气氛围)
制备非晶碳,纳米钻石以及碳纳米管的纳米颗粑/span>
形成新的纳米颗粒催化剂(废气催化剂,挥发性有机化合物分解催化剂,光催化剂,燃料电池电极催化剂,制氢催化剂(/span>
用热电材料靶材制备热电效应薄膛/span>
技术原琅/strong>
在触发电极上加载高电压后,电容中的电荷充到阴极(靶材)上、/span>
真空中的阳极和阴极(靶材)间,电子形成了蠕缓放电,并产生放电回路,靶材被加热并形成等离子体、/span>
通过磁场控制等离子体照射到基底上,形成薄膜或纳米颗粒、/span>
适用?/strong>
APD适用于元素周期表中大部分高导电性金属,合金以及半导体。所用原料为直径10mmX17mm长圆柱体或管状体,且电阻率小?.01 ohm.cm。下面的元素周期表显示了可制备的材料,绿色代表完全适用,黄色代表在一定条件下适用、/span>
产品特点
1. 系统可以通过调节放电电容选择纳米颗粒直径?.5nm?nm范围内、/span> 2. 只要靶材是导电材料,系统就可以将其等离子体化。(电阻率小?.01ohm.cm(/span> 3. 改变系统的气氛氛围,可以制备氧化物或氮化物。石墨在氢气中放电能产生超纳米微晶钻石、/span> 4. 用该系统制备的活性催化剂效果优于湿法制备、/span> 5. Model APD-P支持将纳米颗粒做成粉末。Model APD-S适合?英寸基片上制备均匀薄膜、/span> |
APD制备的Fe-Co纳米颗粒的SEM和EDS图谱 |
系统参数
1. 真空腔尺寸:400X400X300长宽髗/p> 2. 抽空系统:分子泵450L/s 3. 电弧等离子体溏标配一个,*??/p> 4. 沉积气压:真空或者低气压气体(N2 H2,O2,Ar(/p> 5. 靶材:导电材料,外径10mm,长17mm 6. 靶材电阻率:小于0.01欧姆厘米 7. 电容?60uF X5 (可选) 8. 脉冲速度????? Pulse/s 9. 操作界面:触摸屏 10. 放电电压?0V-400V ?800uF?*150V(/span> APD-P 粉末容器:直?5mm ?0mm 形成粉末的速度?3-20cc (随颗粒尺寸和密度变化) 旋转速度?-50rpm |
|
