一�?/span>前言

新能源蓬勃发展，锂离子电江�/span>出现了多元化的材料电池，镍钴锰三元锂电池，简称为三元锁�/span>电池＋�/span>具有较高的能量密度，以及辂�/span>�?/span>的充放电倍率＋�/span>这使得它成为了电动汽车动力电池的重要选择之一，能够为电动汽车提供可靠的动力支持，满足车辆的行驶需求、�/span>其次三元锁�/span>电池在过充、过放、高温等情况下可能会发生热失控，从而引发安全事敄�/span>、�/span>

为了更好的了觢�/span>三元锁�/span>电池的宏观表现，通过三元锁�/span>电池在终端的应用，用我司YPZ-110电芯原位膨胀测试系统对电江�/span>�?/span>不同力的受压的膨胀对比，本设备搭载高精度厚度传感器，可以精确测试电池在受压下的充放电的膨胀和收缩量、�/span>

二�?/span>使用设备

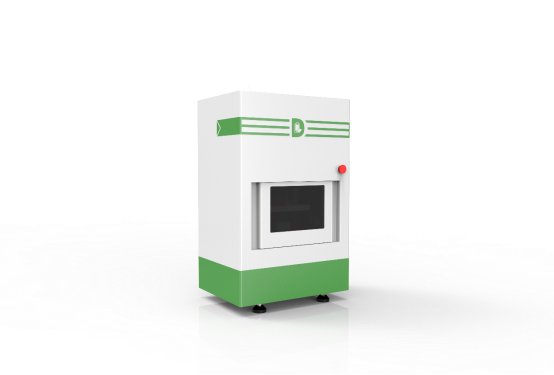

YPZ-110电芯原位膨胀测试系统

三�?/span>测试参数信息９�/span>

电芯９�/span>2.5Ah的NCM电池：�/span>

尺寸９�/span>70*55*5mm：�/span>

电池外观：如右图

电池工步流程：�/span>

步骤	流程内容	条件1	条件2	条件3
1	静置	4H
2	恒流恒压充电	1400mA	4.2V	电流截止140mA
3	搁置	10min
4	恒流放电	1400mA	3V
5	搁置	10min
6	循环	跳转2	循环2cycle

测试流程９�/span>

1�?nbsp;把该电池满放：�/span>

2�?nbsp;设置设备恒压劚�/span>10kg�?0kg�?00kg�?50kg四个参数：�/span>

3�?nbsp;每个恒压力均测试一次以上的电池工步流程：�/span>

4�?nbsp;对比测试中采集到的厚度变化曲线；

四�?/span>测试数据与分析：

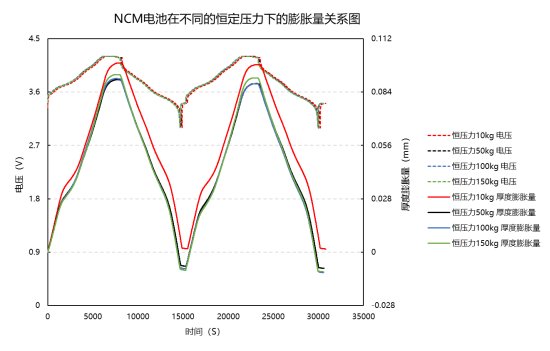

如下图曲线所示：电池�?/span>4种不同的压力受压下，对应的膨胀和收缩的曲线也不同，受压小，�?0kg下，电池的厚度膨胀量曲线整体趋势是缓慢上升的，这个比较符合电池的在充放电过程中容量会不断变小，效率无法100%的基理一致；当受压的力大于等亍�/span>50KG，电池的厚度膨胀量曲线整佒�/span>趋势是下降的，这种情况可胼�/span>与施加压力限制正负极材料充放电过程中晶体结构变化有关、�/span>

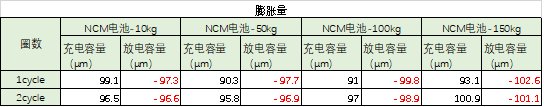

如下两个表格，第2圈容量基本不变，维持�?.58Ah左右，效率也都是99.5%以上；这时比较第2圈的放电收缩，收缩量大小�?0kg<50kg<100kg<150kg；说明受压的力越大，NCM电池的膨胀收缩大；

五�?/span>结果９�/span>

本次测试对比只是为了抛转引玉，虽只是简单一些结论，但还是需要深入的测试和分析，如受压的力更大后，是否膨胀和收缩量会保持一定？整体的膨胀曲线趋势下降是否是静置过短引起的？我司的膨胀测试系统可以进行一步的测试：�/span>
