Repro Stand 宏观影像�?/strong>

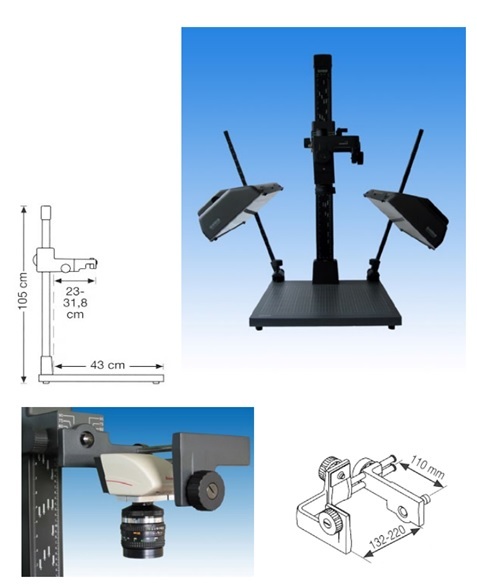

宏观影像仪主要用于分析用户大尺寸样品失效后的整体形貌及缺陷，设备由调焦支架、具备标尺功能的网格底座、照明光源、摄像头（相机）及图像处理分析软件组成；可广泛应用于PCB/PCBA失效分析、电子元器件失效分析、金属材料失效分析、复合材料失效分析及高分子材料失效分析等多个行业、�/p>

产品特点９�/strong>

1.采用5400k固定色温的照明光源，确保样品的真实色彩还原；

2.可根据实际预算配置单反相机、专用摄像头及宏观显微镜等拍摄组件；

3.底板为网格型，固定尺寸，可方便的作为样品标尺：�/p>

4.可根据实际需求选配手动或电动聚焦模块，并在软件中进行实时景深合成处理；

5.可配置可调角度样品底座，方便样品进行多角度观察；

6.具有实时图像处理功能，可做图象加强处理或几何测量，支持多种定倍功能，如屏幕定倍显示（保证屏幕显示与目镜观测效果一致）；定倍打印（保证打印结果的倍数以及尺寸）；定倍切割；报告中插入定倍照片（在Word和Excel中插入定倍照片）：�/p>

7.专业的断口分析功能：支持GB/T 12778-2008� GB/T 229_2007定量分析标准。同时支持冲击断口测量和落锤断口测量。内涵断口标尺法、比照法、图谱法。同时能测量韧性断面率、脆性断面率和侧膨胀值；实现对各种断口的分析与测量，是分析材料韧脆属性的有力工具、�/p>

主要测量参数 ９�/p>

a.脆性断面率：断口中晶状区的总面积与缺口处原始横截面积的百分比、�/p>

b.韧性断面率：断口中纤维区的总面积与缺口处原始横截面积的百分比、�/p>

c.侧膨胀值：断裂试样缺口侧面每侧宽度较大量增加之和。单位：mm、�/p>

8.冲击断口标尺泔�/p>

9.冲击断口比照泔�/p>

图像中包含断口图像和原始试样图像，在图上勾画脆性断口的区域和原始试样横截面，计算出脆状区面积和原始横截面积，计算脆性面积率和韧性断面率、�/p>

10.冲击断口图谱泔�/p>

将软件内置的韧性断面率图像与采集图像叠加，比较判断符合标准的断面率百分比，确定断面率数值、�/p>

11.落锤断口标尺泔�/p>

通过测量与断口等高的尺子长度确定系统标尺。在图上勾画脆性断口的区域，计算出韧状断面率。评定分为普通断口和异常断口、�/p>

12.韧脆转变曲线

软件自动绘制韧脆转变曲线，计算韧脆转变温度ETT50� FATT50 。并可将曲线保存为位国�/p>

13.历史数据的管理与查询

系统具有历史数据备份、历史数据查询等等管理功能，可以实现方便的复查和统计、�/p>
