DJ单机除尘?/span>
概述
DJ系列布袋除尘机组,是我厂在吸取了国内外同类设备优点的基础上,结合本厂多年生产除尘机组之经验,并研制成功的一种新型高效机械振达除尘机组。该机组经广大用户使用,并经上海机电设计研究所等科研单位专家测试,具有设计合理、结构紧凑、耗电省、风量大、漏风小,压头稳定、净化效率高等优点。特别适用于医药、农药、食品、化工、包装等设备除尘
特点9/span>

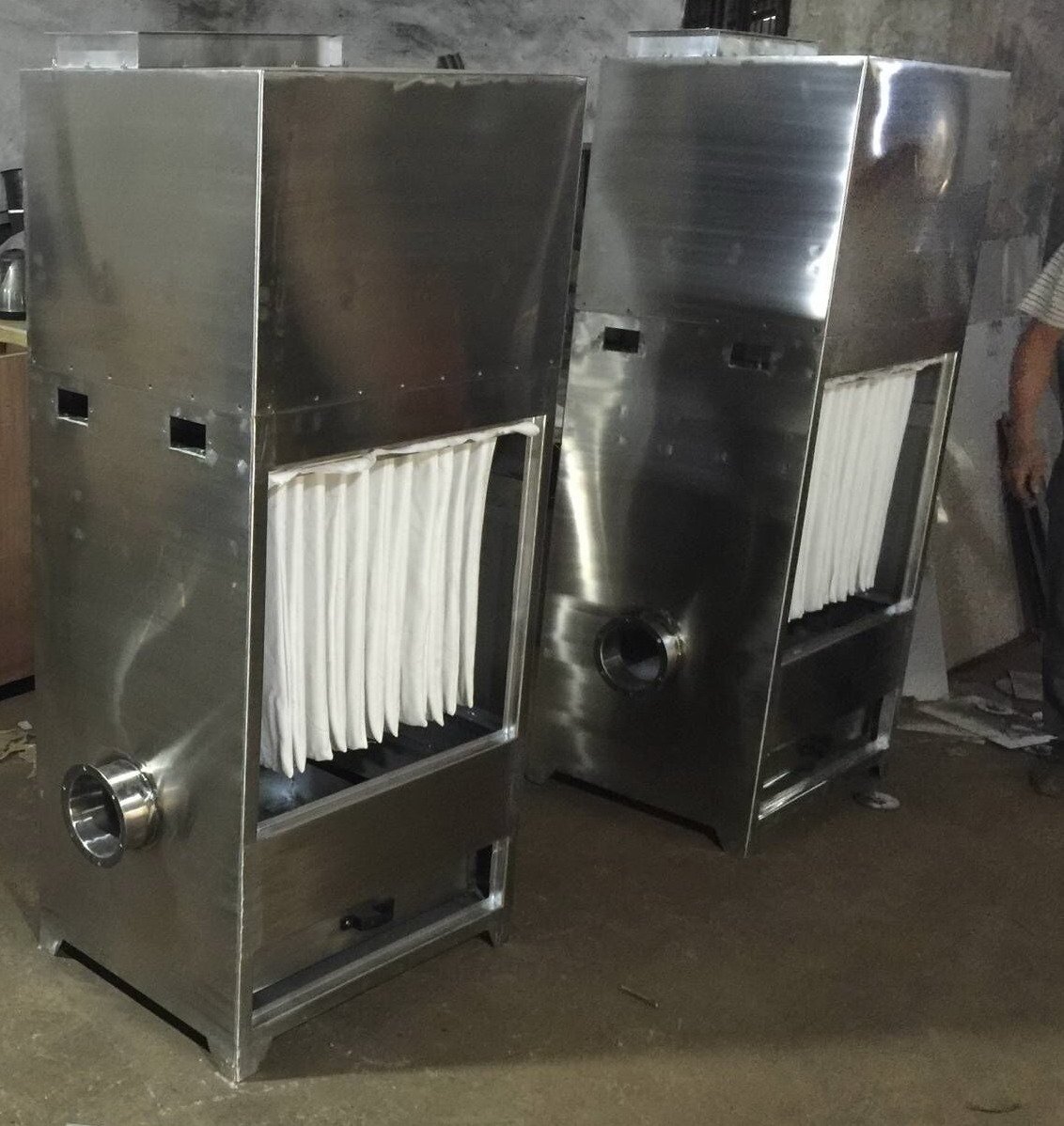

该系列机组集离心通风机,布袋,振打机构,电器箱,消音器,贮灰斗于一体,各部件安装在一个立式框架内,钢板壳体、烘漆防锈、外形美观、结构简单、运行可靠,使用方便、/span>
1.风机采用CQ型离心通风机、体积小、风量大、风压高、并采取消音措施、使用时噪音小
2.滤袋是采?/span>208工业轮斜纹绒布为滤料的扁布袋,每只布袋内均装有弹簧钢丝导风板,增加了清灰时的抖动,因此过滤清灰效果好、/span>
3.振打机构采用电动机带偏心轮、连杆使布袋抖动而清除粘附在布袋外表的粉尘,布袋磨损小。振打机构振打时间(0-100秒)的长短可通过调节时间继电器来实现、/span>
4.贮灰斗部件采用抽屉式结构,清除粉尘十分方便、/span>
5.设有宽敞而又密封的可快速拆卸的检修门,使维护检修与更换滤袋十分方便、/span>
6.本机组分两型,一种带抽屉,一种不带抽屉,下部加法兰,可直接配在拆包口、料仓倒料口、混料库、喷砂箱、皮带运转调头处等扬尘设备上就地除去粉尘直接回收.
工作原理9/span>
含尘空气由进风口进入箱内,因气流体积突然扩大,流速骤然降低,大粒径灰尘在自重的作用下沉到灰斗中,细小的尘料由滤袋捕获,净化气体穿过滤袋后,由风机吸出直接排除室内(也可以接管排至室外)随着过滤时间的增加,滤袋外表粘附的粉尘也不断增加,从而影响了除尘效果。此时,启动振打机构使粘附在滤袋表面的灰尘抖落下来,落在抽屉中的粉尘由人工拉出清除、/span>
技术参?/span>
序号 |
技术项?/span> |
型号 |
||||||||
DJ8 |
DJ8-A |
DJ-10 |
DJ-10A |
DJ-12 |
DJ-12A |
|||||
1 |
处理风量 |
1000 |
2000 |
3000 |
||||||
2 |
过滤面积 |
4 |
6 |
13 |
||||||
3 |
滤袋数量 |
8 |
10 |
12 |
||||||
4 |
过滤风逞/span> |
2-4 |
||||||||
5 |
设备阻力 |
100-200 |
||||||||
6 |
资用压力 |
60-80 |
||||||||
7 |
除尘效率 |
99.5 |
||||||||
8 |
入口含尘浓度 |
3-15 |
||||||||
9 |
噪音 |
85 |
||||||||
10 |
风机电机功率 |
1.1 |
3 |
4 |
||||||
11 |
振打电机功率 |
0.18 |
||||||||
12 |
灰斗容积 |
- |
20 |
- |
40 |
- |
75 |
|||
13 |
外形尺寸 |
镾/span> |
560 |
560 |
680 |
680 |
900 |
900 |
||
宼/span> |
560 |
560 |
680 |
680 |
900 |
900 |
||||
髗/span> |
1250 |
1380 |
1370 |
1520 |
1590 |
1760 |
||||
14 |
设备重量 |
-180 |
-200 |
240 |
260 |
330 |
370 |
