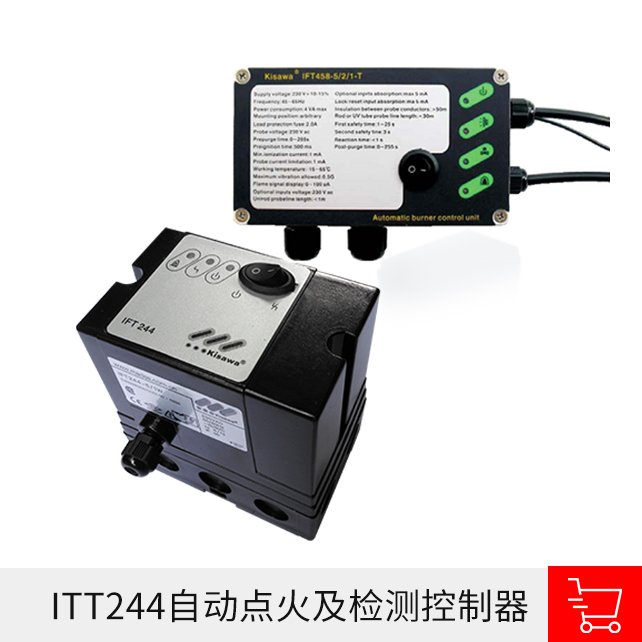

IFT244自动点火及检测控制器（带LED光柱显示火焰强度（�/span>

244型烧嘴自动控制器是一种直接启动和检测烧嘴运行的控制器，采用电离式火焰检测或紫外线UV检测，点火和检测可以共用一根电极控制或两根电极分开控制。可控制带助燃风的烧嘴，也可以控制大气烧嘴。IFT244一般用于控制点火功率小�?50KW的燃气烧嘴。可外挂大功率点火变压器进行点火。具有本地开关、远程按钮复位两种模式。本控制器采用欧洲燃气应用标准EN298技术、�/p>

安装要求

1、工作环境温度：-20C--+65C无冷凝；

2、检测线用塑料电缆保护管单独走线，远传时要和主电缆分开放置，以避免外部的电磁干拢；火线，零线不可接错，电柜地线与烧嘴及控制�?24上的地线一定要相连通；

3、电源：AC220V，电压波动要求在-15/+10%范围内，频率50HZ，零线不可带漂浮电压（其它供电电源型号可特别定制）。功�?8VA+25VA（点火功�?5VA）；

4、内置点火变压器，点火电极间隙为2-3mm，点火高压线�?m。高压线不可穿于金属管中，高压线与检测线分开布线：�/p>

5、安装尺寸：可用U型导�?5mm，宽113mm，高75mm，深120mm。底板上两个安装孔高距为70mm。熔断器�?.15A延迟日型、�/p>

接线说明

接线端子９�/p>

1、为火线（L），

2、为零线（N）、�/p>

3、为压力报警保护及点火供电开关、�/p>

4、为检测电极电流输入信号uA（DC），不可与其它带电压线一同走线，以免干拢、�/p>

5、为外部大功率点火高压变压器供电电源（火线）、�/p>

6、为远端控制复位点火开关。（常开型：NO触点（�/p>

7�?、为点火熄火后报警输出信号，远程点火失败的故障信号（无源NO触点型）、�/p>

9、为输出到电磁阀的电源（火线）、�/p>

10�?1、为远程点火燃烧成功的输出信号（无源NO触点型）、�/p>

12、为UV电源（L）、�/p>

13、为空脚、�/p>

14、为地线（PE），一定要与电柜总地线相接、�/p>

线路检查及调试

1、线路检查及调试

首先检查火线L和零线N及其它线路是否按规定接好，确认无误后；关闭手阀，启动系统；合上烧嘴控制�?24面板上的开关，绿灯亮起；合上点火开关，即给端子3供电，启动操作程序，大约3秒钟之后，燃气电磁阀打开，烧嘴点火，经过安全时间后，烧嘴控制器发出故障信号，面板上的红灯亮起，端�?�?之间闭合；打开燃气手动球阀，再次合上面板开关，控制器将复位解除故障信号，重新启动操作程序，烧嘴点燃，面板上的黄灯亮起，端子10�?1之间闭合，说明线路接好，系统工作正常、�/p>

2、火焰检测电流调敳�/p>

火焰检测电流可以在2uA--20uA之间调整。调整方法：松开控制器固定螺栓，从底座上拨出控制器，调节小板上的电位器到要求位置即可。（如果面板上的黄灯始终亮着或在点火之前就亮启，则需要进行重新设定。测量的实际火焰检测电流应当比设定值至少高�?uA。）把控制器装回底座，拧紧螺栓、�/p>
