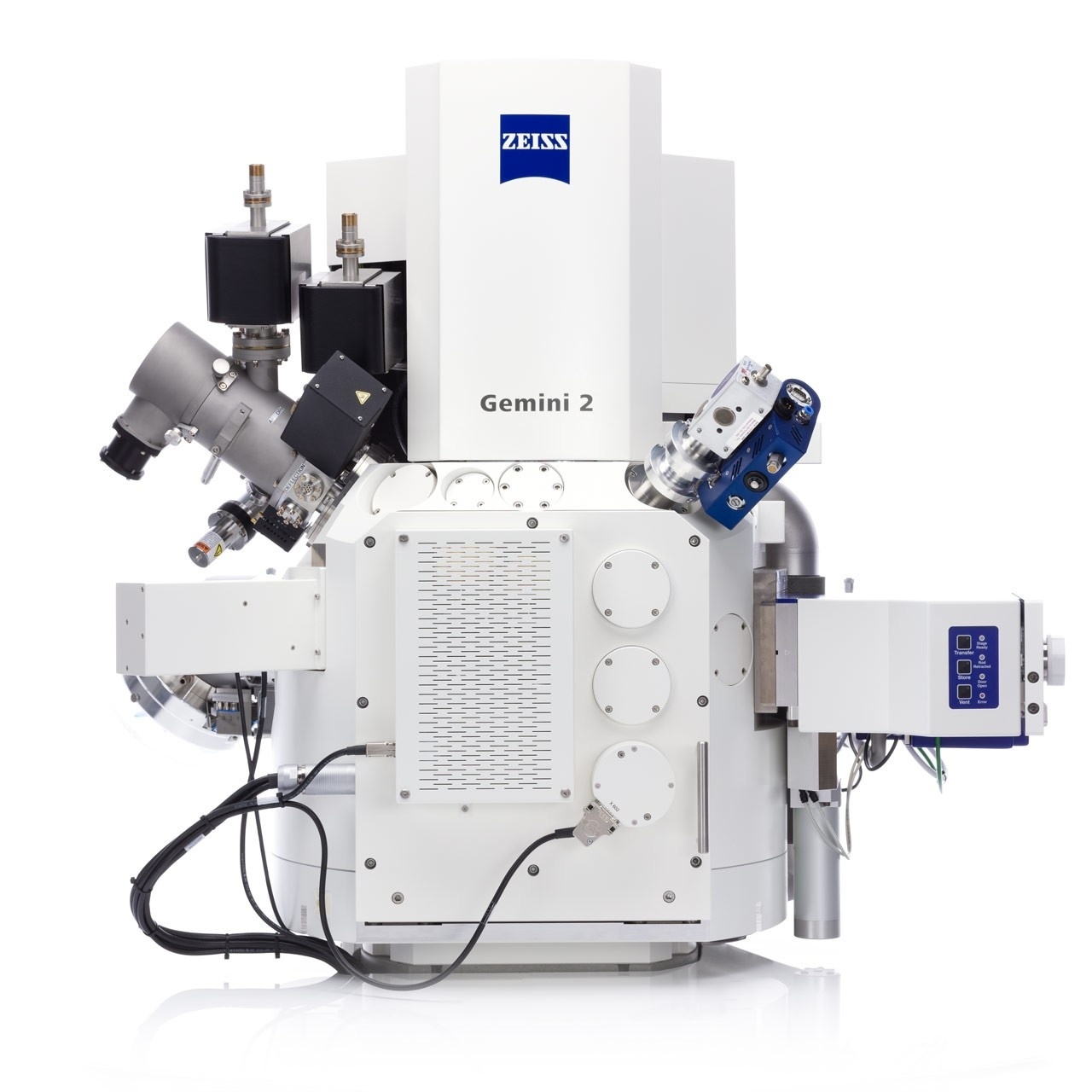

蔡司Crossbeam系列
轻松发现和设计先进材斘/h2>
使用蔡司Crossbeam使您在三维纳米分析流程中获益
将场发射电子显微镜的成像与分析能力与聚焦离子束的加工能力结合、/p>
无论是刻蚀，成像或做三维分析，Crossbeam将提高聚焦离子束的应用速率。通过新的能谱模块实现大部分的三维成分分析工作、/p>
您可自主选择使用蔡司 Crossbeam 340的可变气压功能，或者使用Crossbeam 550来满足您急需的表征应用、/p>
现在有更大的样品舱室供您选择、/p>
Crossbeam的优劾/h2>
**化SEM的探测能劚/h4>
低电压电子束分辨率提升高?0%、/p>
无论是二维表面成像或三维重构，蔡司Crossbeam的扫描电子束均可提供优异的表现。借助于Tandem decel在样品上施加电压，Gemini光学系统可以?kV下获得高?.4nm的分辨率，从而对任意样品均可获得优秀的图像。可通过一系列的探测器表征您的样品。通过独特的Inlens EsB探测器，可获取纯的材料成分衬度信息。表征不导电样品可以不受荷电效应的影响、/p>
提高您的FIB样品的测试加工效玆/h4>
通过FIB智能的刻蚀策略，其材料移除速率可提升高?0%、/p>
在镓离子类型的FIB-SEM中采用了大离子束束流。使用高?00nA的离子束束流可显著节约时间，同时具有优秀的FIB束斑形状，从而获得高分辨率。得益于智能的FIB扫描策略，移除材料时高效且精准。可自动批量制取样品，例如截面，TEM样品薄片或任何使用者自定义的图形、/p>
在FIB-SEM分析中体验优异的三维空间分辨玆/h4>
体验整合的三维能谱分析所带来的优劾/p>
可使用蔡司Atlas 5软件扩展您的Crossbeam，它是一个针对快速而准确的三维断层成像的软硬件包。使用Atlas 5中集成的三维分析模块可在三维断层成像的过程中进行能谱分析蔡司Crossbeam将Gemini电子束镜筒和定制的聚焦离子束镜筒结合起来，从而获得高精度与速度。因此FIB-SEM的断层成像可获得优异的三维空间分辨率和各向同性的三维体素尺寸。使用Inlens EsB探测器，探测深度小于3nm，可获得表面敏感的、材料成分衬度图僎/p>
Crossbeam的特炸/h2>
| Crossbeam 340 | Crossbeam 550 | |
|---|---|---|
| 扫描电子束系绞/td> | Gemini I VP 镜筒 - |
Gemini II镜筒 可选Tandem decel |
| 样品仓尺寸和接口 | 标准样品仓有18个扩展接叢/td> | 标准样品仓有18个扩展接口或者加大样品仓?2个扩展接叢/td> |
| 样品?/td> | X/Y方向行程均为100mm | X/Y方向行程：标准样品仓100mm加大样品?53 mm |
| 荷电控制 | 荷电中和电子?/p> 局域电荷中和器 可变气压 |
荷电中和电子?/p> 局域电荷中和器 |
| 可选选项 | Inlens Duo探测器可依次获取SE/EsB图像 VPSE探测?/p> |
Inlens SE Inlens EsB可同时获取SE和ESB成像 大尺寸预真空室可传输8英寸晶元 注意加大样品仓可同时安装3支压缩空气驱动的附件。例 STEM 4分割背散 探测器和局域电荷中和器 |
| 特点 | 由于采用了可变气压模式，从而具有更大范围的样品兼容性，，适用于各类原位实验，可依次获取SE/EsB图像 | 高效的分析和成像，在各种条件下保持高分辨特性，同时获取Inlens SE和Inlens ESB图像 |
| *SE 二次电子，EsB 能量选择背散射电孏/td> |
Crossbeam的应?/h2>
