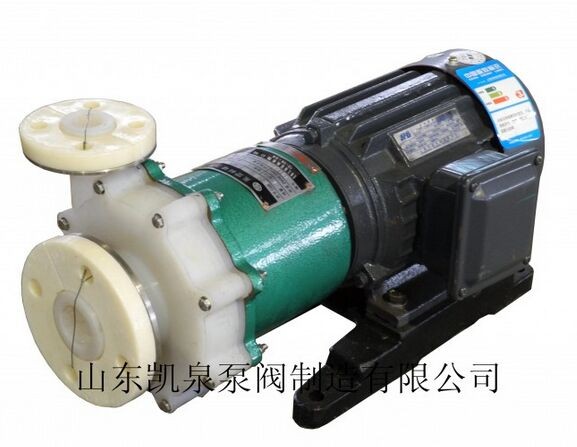

一、氟塑料磁力泵CQB-F产品特点�

防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损�

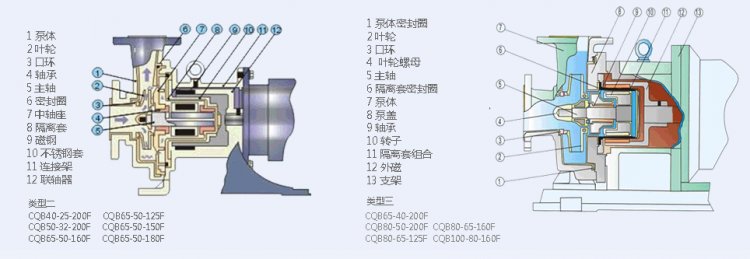

二、CQB-F型氟塑料磁力驱动泵工作原理：

驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能�

坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击�

三、CQB-F型氟塑料磁力驱动泵安装与调试�

（一）磁力泵应水平安装，不宜竖立，塑料磁力驱动泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上�

（二）当抽吸液面高于�?心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时�?nbsp;管道需配备底阀�

（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固�

（四）检查电机旋转方向是否与磁力泵转向标记一致�

（五）电机启动后，慢慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度�

（六）泵停止工作前，应先关闭排出阀门，然后切断电源�

四、CQB-F型氟塑料磁力驱动泵产品用途：

CQB-F型氟塑料磁力驱动泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业�

使用温度�?20℃至120℃�?nbsp;

CQB65-50-160FA
CQB	磁力驱动化工泴�/span>	65	进口直径�?5mm
50	出口直径�?0mm	160	叶轮名义直径丹�/span>160mm
F	过流部件为氟塑料	A	改进垊�/span>

型号	流量 （m³/h（�/td>	扬程（m（�/td>	转速（2900r/min（�/td>	口径 （mm（�/td>		电机功率（KW（�/td>
			汽蚀余量NPSH(m)	进口	出口
CQB16-12-50F	0.5	2	9	16	12	0.025
	0.8	1.5
CQB15-15-65F	0.8	3.5	6	15	15	0.18
	1	2.8
CQB20-15-75F	1.6	7	6	20	15	0.18
	1.8	6
CQB25-20-100F	2.5	10	6	25	20	0.37
CQB32-20-110F	4	13.5	6	32	20	0.55
	5.5	13
CQB32-20-125F	2.5	21	6	32	20	0.75
	3.6	20
CQB32-20-160F	3.6	32	5	32	20	1.5
CQB40-25-120F	6.3	15	5	40	25	0.75
CQB40-25-125F	6.3	20	4.5	40	25	1.1
CQB40-25-160F	4	33	5	40	25	3
	6.3	32
	8	29
CQB40-25-200F	4	51	3.7	40	25	1.1
	6.3	50
	8	48
CQB40-40-125F	6.3	17.5	3.7	40	40	1.1
CQB50-32-125F	7	22	3.5	50	32	1.5
	12.5	20
	15	19
CQB50-32-160F	7	33	3.5	50	32	4
	12.5	32
	15	29
CQB50-32-200F	7	52	3.5	50	32	7.5
	12.5	50
	15	45
CQB65-50-125F	15	22	4	65	50	4
	20	20
	25	15
CQB65-50-150F	15	27	4	65	50	4
	20	25
	25	20
CQB65-50-160	15	33	4	65	50	5.5
	20	32
	25	28
CQB65-50-160FA	10	35	4	65	50	4
	17.5	32
	19	25
CQB65-50-180F	15	40	5.5	65	50	5.5
	20	38
	25	32
CQB65-40-200F	15	51	4	65	40	11
	20	50
	25	45
CQB80-65-125F	35	22	4	80	65	7.5
	50	20
	60	15
CQB80-65-160F	35	34	4	80	65	11
	50	32
	60	28
CQB80-50-200F	35	51	4	80	50	18.5
	50	50
	60	45
CQB100-80-125F	65	22	5	100	80	11
	100	20
	120	18
CQB100-80-160F	70	34	5	100	80	18.5
	100	32
	120	28
CQB100-65-200F	100	50	4	100	65	30
注：若规格型号超出此范围，我厂可根据用户要求予以调整
