产品简今�/p>

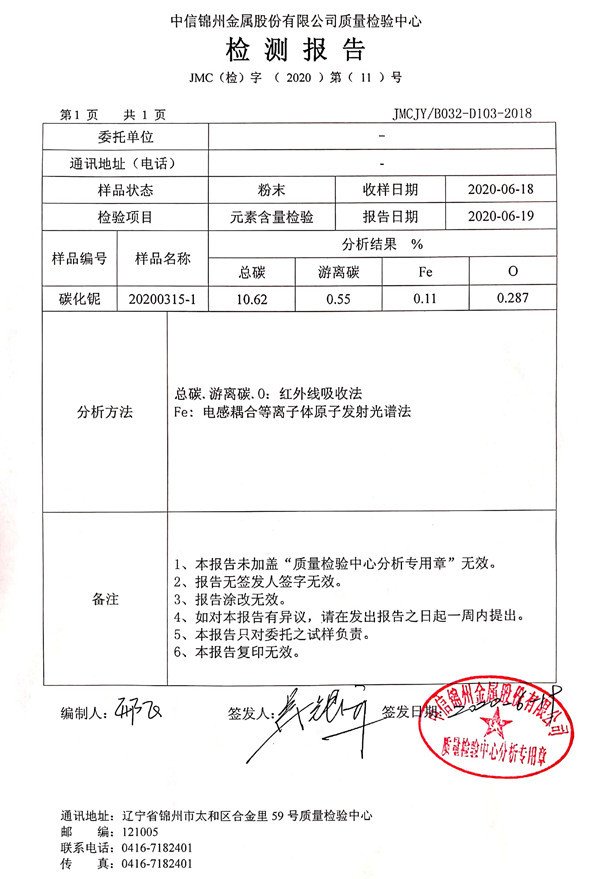

质检报告

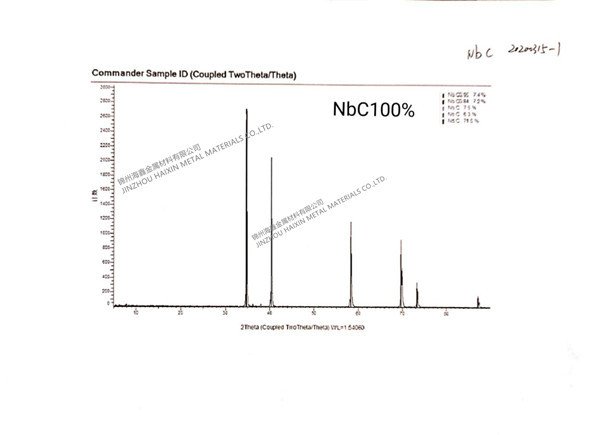

XRD图像

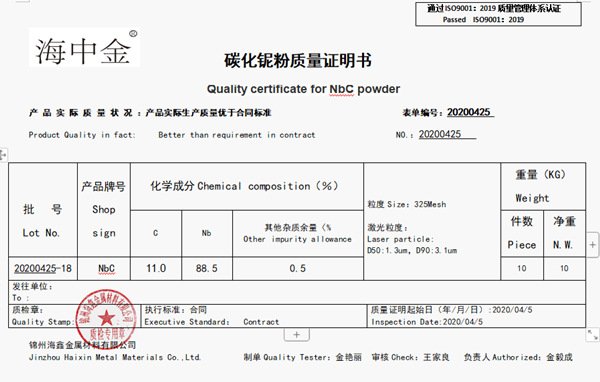

粒度报告

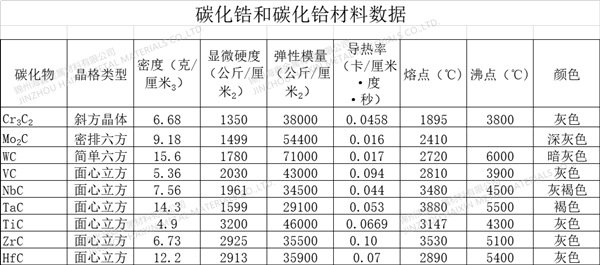

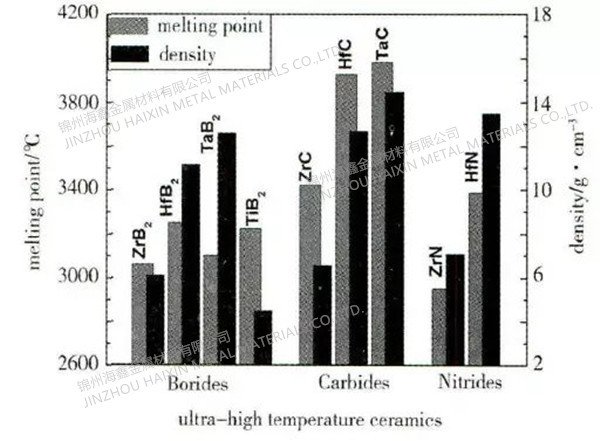

相关数据

物化性质

碳化铌为绿色立方结晶，有金属光泽，属氯化钠型立方晶系。相对密�?.47，晶格常数a=0.447nm,
熔点3500℃。显微硬�?gt;23.5Gpa(>2400kg/mm2)，比刚玉还硬。弹性模�?38000N/mm2，热膨胀系数6.65x10^(-6)/K，热导率14w/(m*K)，生成热-140.7kJ/mol，比热容36.8J/(mol·K)，电阻率35μΩ·cm、�br/>不溶于冷热盐酸、硫酸、硝酸，溶于热的氢氟酸和硝酸的混合溶液。在1000~1100℃下稳定＋�br/>�?100℃以上则迅速氧化成五氧化铌。碳化铌易熔于碳化钛、碳化锆、碳化钨等化合物中并一起生成类质同晶周溶混合物。熔炸�3500C°密度:76g/cm³(25�?
用逓�br/>作为碳化物硬质合金添加剂，它是三元、四元碳化物固溶物组分，如WC-NbC-C三元系等也可作紫色人造宝石、�br/>以它为基的多元碳化物如NbC-WC-C三元系统，作为喷管喉衬材料，可用于宇�?br/>碳化�?NbC)为绿色立方结晶，有金属光泽，属氯化钠型立方晶系。是一种高熔点、高硬度材料＋�br/>广泛用于难熔高温材料和硬质合金添加剂、�br/>作为碳化物硬质合金添加剂，是三元、四元碳化物固溶物的组分，如WC-NbC-C三元系等。也可作紫色人造宝石。碳化铌化学稳定性好，高温性能好。不溶于冷热盐酸、硫酸、硝酸，溶于热的氢氟酸和硝酸的混合溶涱�熔于碳化钛、碳化锆、碳化钨等化合物中，并一起生成类质同晶固溶混合物。在1000-1100℃下稳定，在1100℃以上则迅速氧化成五氧化铌。一般用外纸箱内塑料瓶或铝箔袋包裄�br/>(2)产品用逓�

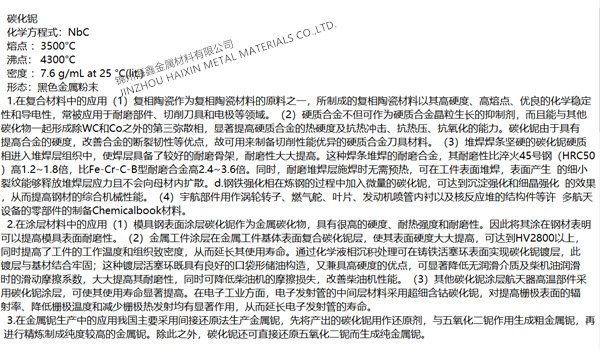

①在复合材料中的应用
-复相陶瓷:作为复相陶瓷材料的原料之一，碳化铌所制成的复相陶瓷材料以其高硬度、高熔点�?br/>优良的化学稳定性和导电性，常被应用于耐磨部件、切削刀具和电极等领域、�br/> -硬质合金:不但可作为硬质合金晶粒生长的抑制剂，而且能与其他碳化物一起形成除WC� Co之外
的第三弥散相，显著提高硬质合金的热硬度及抗热冲击、抗热压、抗氧化的能力。碳化铌由于具有
提高合金的硬度，改善合金的断裂韧性等优点，故可用来制备切削性能优异的硬质合金刀具材料、�br/>此外，碳化铌还可以加工成紫色人造宝矲�br/> -堆焊焊条:坚硬的碳化铌硬质相进入堆焊层组织中，使焊层具备了较好的耐磨骨架，耐磨性大大提高、�br/>这种焊条堆焊的耐磨合金，其耐磨性比淬火45号钢(HRC50)�?.2-1.8倍，比Fe-Cr-C-B型耐磨合金�?.4-3.6倍。同时，耐磨堆焊层施焊时无需预热，可在工件表面堆焊，表面产生的细小裂纹能够释放堆焊层应力且不会向母材内扩散。此外，钢铁强化相在炼钢的过程中加入微量的碳化铌，可达到沉淀强化和细晶强化的效果，从而提高钢材的综合机械性能、�br/> -宇航部件:用作涡轮转子、燃气舵、叶片、发动机喷管内衬以及核反应堆的结构件等许多航天设备的
零部件的制备材料、�br/>②在涂层材料中的应用:
-模具钢表面涂屁�碳化铌作为金属碳化物，具有很高的硬度、耐热强度和耐磨性。因此将其涂在钢杏�br/>表明可以提高模具表面耐磨性、�br/> -金属工件涂层:在金属工件基体表面复合碳化铌层，使其表面硬度大大提高，可达到 HV2800以上＋�br/>同时提高了工件的工作温度和组织致密度，从而延长其使用寿命、�br/>通过化学液相沉积处理可在铸铁活塞环表面实现碳化铌镀层，此镀层与基材结合牢固:这种镀层活塞环，既具有良好的口袋形储油构造，又兼具高硬度的优点，可显著降低无润滑介质及柴机油润滑时的滑动摩擦系数，大大提高其耐磨性，同时可降低柴油机的摩擦损失，改善柴油机性能
-其他碳化铌涂屁�航天器高温部件采用碳化铌涂层，可使其使用寿命显著提高。在电子工业方面＋�br/>电子发射管的中间层材料采用超细含钴碳化铌，对提高栅极表面的辐射率、降低栅极温度和减少栅极�?br/>发射均有显著作用，从而延长电子发射管的寿呼�br/>③在金属铌生产中的应�?我国主要采用间接还原法生产金属铌，先将产出的碳化铌用作还原剂＋�br/>与五氧化二铌作用生成粗金属铌，再进行精炼制成纯度较高的金属铌。除此之外，碳化铌还可直接还原五氧化一铌而生成纯金属铋�br/>重点国家及地区市场分枏�
欧美:目前，欧美国�?包括西欧、北美、南美等)国家的碳化铌行业已经进入快速发展后期或成熟初期，特别是美国、巴西、德国、英国、瑞士、加拿大等地区的碳化铌行业逐渐成熟，产品质量较高，供给充足或过剩，市场需求逐渐饱和或下降，整个产业处于高度竞争态势、�/p>
