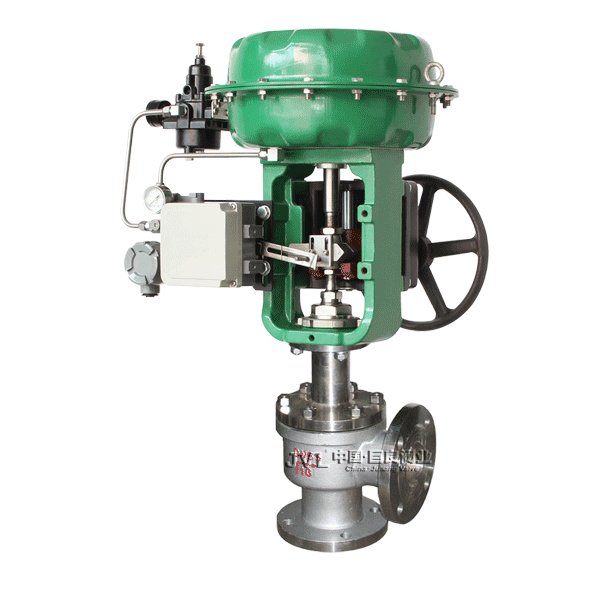

ZMABS薄膜角形气动调节阀
口径?5~150mm
特点：等百分比、线
欧系精装、控制精确、密封性好、设计先进、品质优- 技术精湛、结构优越、流动平稳、响应迅速、替代进
- 压降损失小、输出力稳定、流量系数大、通道光滑截面相等
- 调节范围广、流量特性精度高、顶部导向结构、手轮操作简
欧系精装、控制精确、密封性好、设计先进、品质优阀佒/p>
| ?nbsp; 弎/td> | 角形单座铸造球型阀 |
| 公称通径 | 20?2?0?0?5?0?00? 25?50?00mm |
| 公称压力 | PN16?0?4bar |
| 法兰标准 | JB/T79.1-94?9.2-94筈/td> |
| ?nbsp; 斘/td> | 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| ?nbsp; 阀 盕/td> | 标准型：-17-230?nbsp; 散热型：230-450?nbsp; 低温型：-60--196?nbsp; 波纹管密封型?40-350ℂ/td> |
| 阀盖形弎/td> | 螺栓压紧弎/td> |
| ?nbsp; 斘/td> | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填斘/td> |
| 结构形式 | （详见图1-?（/td> |
| 阀内组仵/td> | |
| 阀芯型弎/td> | 单座柱塞型阀?/td> |
| 流量特?/td> | 等百分比特性和线性特?/td> |
| ?nbsp; 斘/td> | 不锈钢（1Cr18Ni9Ti?Cr18Ni12M02Ti?7-4PH?Cr18?16L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等、/td> |
| 执行机构 | |||||
| ?nbsp; 弎/td> | ZHA/B多弹簧薄膜执行机枃/td> | ||||
| ?nbsp; 叶/td> | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10?6 | 25 | 40 | 40?0 | 100 |
| 弹簧范围KPa | 20-100（标准）?0-60?0-100?0-200?0-240 | ||||
| 膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙市/td> | ||||
| 供气压力 | 140-400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30-70ℂ/td> | ||||
| 阀作用形式 |
| 气关式（B? 失气时阀位开（FO）；气开?K)一失气时阀位关(FC) |
| 附件 |
| 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 性能 | ||||
| ?nbsp; ?/td> | 不带定位?/td> | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| ?nbsp; ? | ?.0 | ?.0 | ||
| ?nbsp; ? | ?.0 | ?.4 | ||
| 始终点偏? | 气开 | 始点 | ?.5 | ±1.0 |
| 终点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ?.5 | ±1.0 | ||
| 额定行程偏差% | ?.5 | |||
| 泄漏?/h | 0.01%X阀额定容量 | |||
| 可调范围R | 30:1 | |||
| 额定流量系数Kv、额定行程、配用执行机构型叶/td> | ||||||||||||||
| 公称通径DN（mm（/td> | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 阀座直径DN（mm（/td> | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 额定行程L（mm（/td> | 10 | 16 | 25 | 40 | 60 | |||||||||
| 配用执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||||
| 允许压差 | ||||||||||||||||
| 公称通径DN (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| 阀座直径DN (mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 执行机构 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||||||||
| 作用 方式 |
气源压力 (Kpa) |
弹簧范围 (Kpa) |
允许压差?bar) | |||||||||||||
| 气关 | 140 | 20~100 | 46.4 | 30.9 | 19.8 | 11.1 | 7.1 | 4.4 | 2.8 | 1.8 | 1.7 | 1.1 | 0.7 | 0.7 | 0.5 | 0.3 |
| 250 | 20~100 | 64 | 64 | 59.4 | 33.4 | 21.4 | 13.1 | 8.4 | 5.3 | 5.1 | 3.3 | 2.1 | 2.2 | 1.5 | 0.9 | |
| 400 | 40-200 | 64 | 64 | 64 | 6.4 | 49.9 | 30.5 | 19.5 | 12.5 | 11.8 | 7.8 | 5 | 5.1 | 3.6 | 2.1 | |
| 气开 | 140 | 20~100 | 64 | 61.9 | 39.6 | 32.3 | 14.3 | 8.7 | 5.6 | 3.5 | 3.4 | 2.2 | 1.7 | 1.5 | 1.1 | 0.6 |
| 250 | 40-200 | 64 | 64 | 64 | 64 | 64 | 56.8 | 36.4 | 23 | 22.1 | 14.3 | 9.1 | 9.5 | 6.6 | 3.7 | |
| 400 | 80-240 | 64 | 64 | 64 | 6.4 | 64 | 64 | 50.4 | 31.8 | 30.6 | 19.8 | 12.6 | 13.2 | 9.2 | 5.2 | |
| 备注：对于波纹管密封调节阀?*允许压差?0bar，表中数值若小于10bar则不变，若大?0bar则取l0bar. | ||||||||||||||||
ZMABS薄膜角形气动调节阀，由气动薄膜多弹簧执行机构和角形阀组成。角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节、/p>
