产品简今/div>

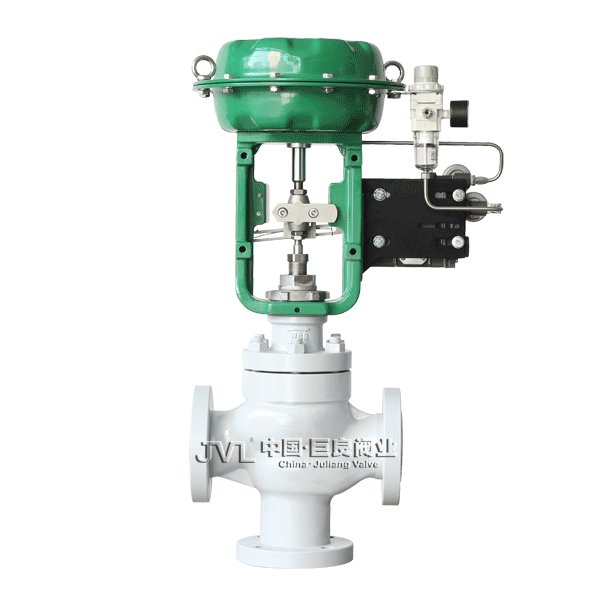

ZJHQ、X薄膜三通气动调节阀
口径：合流阀?5-300分流阀?0-300特点：等百分比特性和线性特
欧系精装、控制精确、密封性好、设计先进、品质优- 技术精湛、结构优越、流动平稳、响应迅速、替代进
- 压降损失小、输出力稳定、流量系数大、通道光滑截面相等
- 调节范围广、流量特性精度高、顶部导向结构、手轮操作简
欧系精装、控制精确、密封性好、设计先进、品质优阀佒/p>
| ?nbsp; 弎/td> | 直通铸造球型阀 |
| 公称通径 | 合流阀?5-300分流阀?0-300 |
| 公称压力 | PN16?0?4bar |
| 法兰标准 | JB/T79.1-94?92-94筈/td> |
| ?nbsp; 斘/td> | 铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| ?nbsp; 阀 盕/td> | 标准型：-17-230 散热型：230-450 波纹管密封型?40-350ℂ/td> |
| 阀盖形弎/td> | 螺栓压紧弎/td> |
| ?nbsp; 斘/td> | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填斘/td> |
| 结构形式 | （详见图1-?（/td> |
| 阀内组仵/td> | |
| 阀芯型弎/td> | 薄壁圆筒型阀?br/> |
| 流量特?/td> | 等百分比特性和线性特?/td> |
| ?nbsp; 斘/td> | 不锈钢（1Cr18Ni9Ti?Cr18Ni12M02Ti?16L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等、br/> |
| 执行机构 | |||||
| ?nbsp; 弎/td> | ZHA/B多弹簧薄膜执行机枃/td> | ||||
| ?nbsp; 叶/td> | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10?6 | 25 | 40 | 40?0 | 100 |
| 弹簧范围KPa | 20-100（标准）?0-60?0-100?0-200?0-240 | ||||
| 膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙市/td> | ||||
| 供气压力 | 140-400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30-70ℂ/td> | ||||
| 阀作用形式 |
| 气关?B)一失气时阀位开(FO);气开?K)一失气时阀位关(FC) |
| 附件（根据要求配置） |
| 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 性能 | ||||
| ?nbsp; ?/td> | 不带定位?/td> | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| ?nbsp; ? | ?.0 | ?.0 | ||
| ?nbsp; ? | ?.0 | ?.4 | ||
| 始终点偏? | 气开 | 始点 | ?.5 | ±1.0 |
| 终点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ?.5 | ±1.0 | ||
| 额定行程偏差% | ?.5 | |||
| 泄漏?/h | 0.01%X阀额定容量 | |||
| 可调范围R | 30:1 | |||
| 额定流量系数Kv、额定行程、配用执行机构型号、允许压?/td> | |||||||||||||
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 合流阀 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 分流阀 | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
| 额定行程L (mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 配用执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-56 | |||||||||
| 允许压差( bar) | 20-100KPa | 7.8 | 5.4 | 4.9 | 2.9 | 2.9 | 2 | 1.2 | 1.2 | 0.78 | 0.49 | 0.5 | 0.35 |
| 40-200KPa | 16 | 11 | 10 | 6 | 6 | 4 | 2.4 | 2.4 | 1.6 | 1 | 1 | 0.7 | |
| 备注：对于波纹管密封调节阀?*允许压差?0bar，表中数值若小于10bar则不变，若大?0bar则取l0bar. | |||||||||||||
ZJHQ、X薄膜三通气动调节阀、ZJHX气动三通分流调节阀，由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调?尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道殛贽用、br/>
