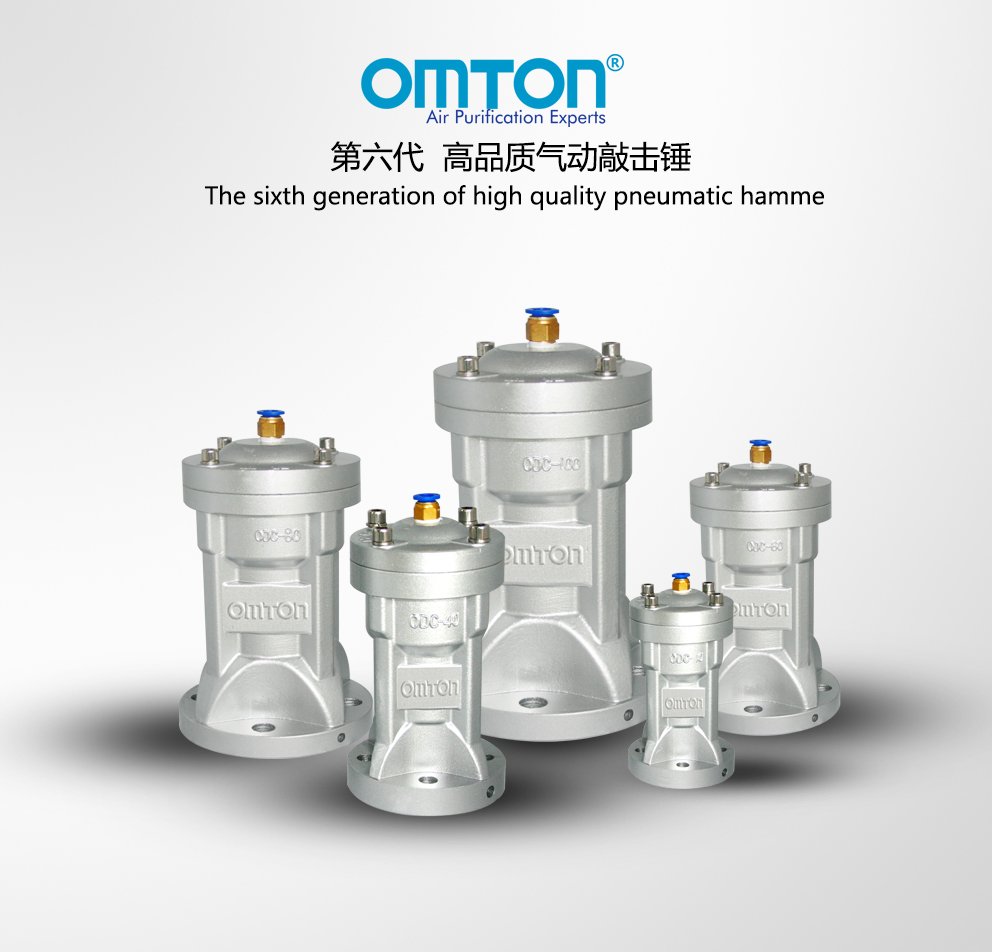

气动敲击� 第六代高配型

产品概述

空气敲击锤是欧顿公司研发中心结合国际技术研发的新型敲击装置，其 特点是撞击力大，结构简单使用方�?可有效解决粉体物料生产过程中的粘壁、挂 料、堵塞、架桥等情况且对料仓无损伤和变形。冲击力大，噪音小，多种型号� 供选择。冲击力和动作时间可控制，安装方便。可在防爆、多粉尘、潮湿等环境 中使用。广泛适用于化肥，化工，食品，医疗，农药，玻璃，水泥等行业、�/p>

大部分的堵塞与粉粒体的特殊性质有关 粉粒体一般带有流动性、偏析、分散性、附着以及凝固、磨耗、带电等特殊� 质。由于上述特殊性质，粉粒体容易附着于料仓壁，引起桥形堵塞、弓形堵塞� 鼠洞形堵塞、仓壁附着等现象、�/p>

产品特点

1、磁力冲击力大，落粉效果好、运行成本低、节能效果好、�br/> 2、自动化敲击解决粉物料因粘壁架桥引起的料仓堵塞，敲击频率、周期可�?需配ODKX系列自动控制�?、�br/> 3、通过调节供气气压大小来调整敲击力度，此外，敲击音的大小也可通过调整气压大小得到控制。在安装工程中，由于型号选择 不妥出现能力过强或不足等误差现象时，同样也可以通过调整气动敲击器自身敲击力度解决、�br/> 4、结构简单，拆卸方便、维护方便，质量可靠，故障降低，十分环保＋�br/> 5、产品通过100万次敲击次数试验检测。构造简单基本无需保养，高设计水准的耐用性能及简单的构造基本无需保养。本在长年的 销售业绩中由于产品故障少且无需保养而深受客户好评、�br/> 6、整体采用高强度铝合金热化处理，外表高温防腐考取处理，为您的设备添光彩、�/p>

型号含义

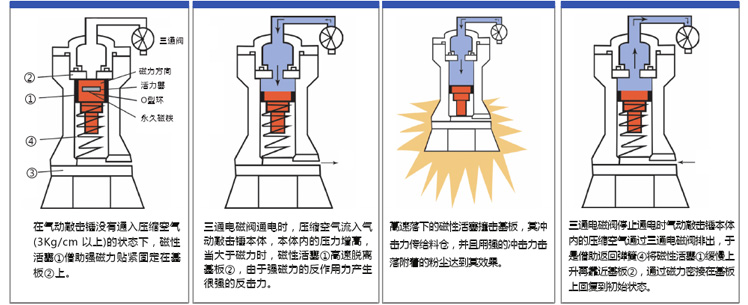

工作原理

产品选型及规格型叶�/strong>

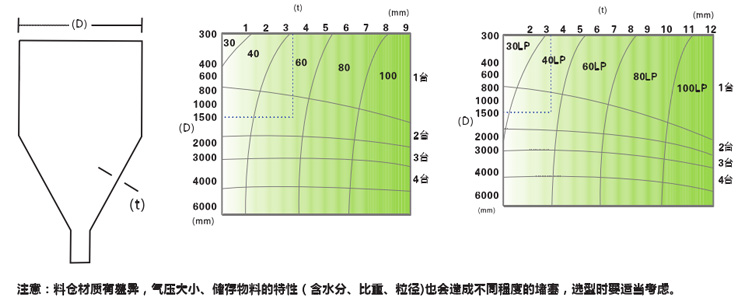

气动敲击锤的选定如图所示，大致�?0度的圆锥料斗作为基准，根据直�?D)和圆锥部分的板厚(t)，由图来选定气动 敲击锤的型号和台数。例如设料斗直径(D)�?500mm，板�?t)�?mm，由图可知选择60型，台数�?�?并且有时因料� 的形�?角锥，圆�?及其中的粉体的物性，状态等不同，略有差异、�/p>

技术指栆�/strong>

型号规格 Type	使用压力 Using pressure	空气消耗量 Air consumption	冲击劚�br/> Wallop	重量 Weight
ODC-30	0.3-0.7Mpa	0.028 L/囝�/td>	1.5kgm/sec	1.60kg
ODC-40	0.3-0.7Mpa	0.080 L/囝�/td>	3.0kgm/sec	2.70kg
ODC-60	0.3-0.7Mpa	0.228 L/囝�/td>	8.5kgm/sec	6.00kg
ODC-80	0.4-0.7Mpa	0.455 L/囝�/td>	20.0kgm/sec	13.0kg
ODC-100	0.5-0.7Mpa	1.012 L/囝�/td>	35.0kgm/sec	37.5kg
ODC-30LP	0.3-0.7Mpa	0.028 L/囝�/td>	2.0kgm/sec	1.80kg
ODC-40LP	0.3-0.7Mpa	0.080 L/囝�/td>	4.2kgm/sec	3.00kg
ODC-60LP	0.3-0.7Mpa	0.228 L/囝�/td>	13.8kgm/sec	6.50kg
ODC-80LP	0.4-0.7Mpa	0.455 L/囝�/td>	28.6kgm/sec	13.5kg
ODC-100LP	0.5-0.7Mpa	1.012 L/囝�/td>	48.0kgm/sec	31.0kg

备注:LP为活塞加强型，可直接敲击被安装体，产生的冲击力大于标准型号、�/p>

外形尺寸

产品型号	A	ΦB	ΦC	D	ΦH	IN	OUT
ODC-30	135	80	63	13	9	1/4"PT	1/8"PT
ODC-40/40LP	160	95	72	18	12	1/4"PT	1/8"PT
ODC-60/60LP	220	140	110	17	16	1/4"PT	1/8"PT
ODC-80/80LP	265	168	134	26	16	3/8"PT	1/4"PT
ODC-100/100LP	310	190	150	26	18	3/8"PT	1/4"PT

备注:型号ODC为ZC/SK型号新编.完全可曾代使�?加强型与标准型外形尺寸相同、�/p>

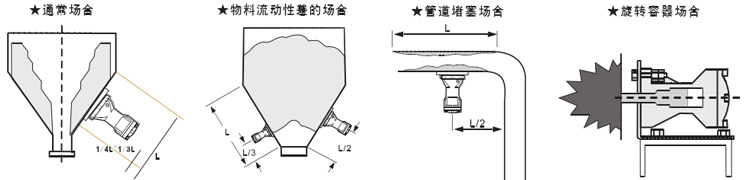

安装事项

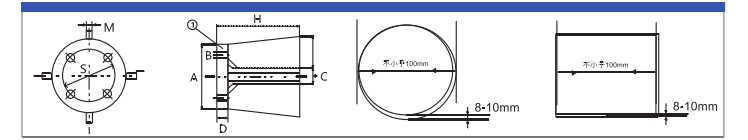

底座尺寸

产品型号	A	ΦB	ΦC	D	H	S	M
ODC-30	80	9	32	10	80	63	M8×40
ODC-40/40LP	95	12	40	10	80	72	M10×40
ODC-60/60LP	140	16	50	10	80	110	M14×50
ODC-80/80LP	168	16	62	10	80	134	M14×60
ODC-100/100LP	190	18	89	14	80	150	M14×60

安装与保兺�/strong>

1.安装部分需加加强板，并满焊接牢固，否则冲击力会使局部造成变形或破捞�
2.为了防止脱落，请用钢丝索将气动敲击锤吊挂在安全固定的地方，避免冲击力使安装螺母松动脱落，造成损失;
3、安装气锤本体与底座时需加装弹簧垫和平垫，并定期进行螺母紧固力检�?
4、气动敲击锤应使用洁净空气，避免造成设备运行故障;
5、安装底座应加焊加强筋，增强底座的牢固�?
6、环境恶劣工况下使用，应每隔一个月左右定期打开气锤内部配件进行清洗，安装时加入适f的润滑油;

注：更多保养知识请仔细阅读产品说明书
