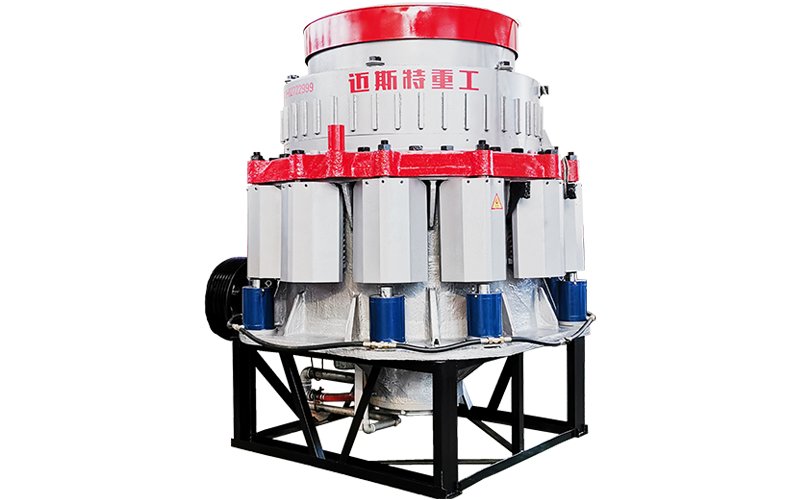

产品介绍
BL系列复合弹簧圆锥破碎机适用于破碎中等硬度以上的矿石和岩石,具有结构可靠、生产效率高、调整方便、使用经济等特点。其弹簧保险系统起过载保护作用,可使超硬异物(如铁块等)通过破碎腔而不损坏机器。采用干油或水两种密封形式,使石粉与润滑油隔离,保证机器可靠工作。破碎腔型由成品物料的粒度决定,标准型用于中碎作业,中型和短头型用于细碎作业、/span>
复合式弹簧圆锥破碎机可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业,适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等破碎,是建筑、矿山以及煤矿生产的高效破碎设备、/span>
性能特点
1、性能高成本低———优化腔型、合理速度和冲程相结合,性能稳定可靠,生产能力提高,生产成本降低。运用层压破碎原理,立方体成品增多,粒度均匀,级配合理、br style="box-sizing: border-box;"/>
2、运行安全可靠———大直径主轴和重型化主机架,保证了设备坚固耐用,运行可靠。多点控制的独立稀油润滑系统,可确保轴承润滑的双重保护。过铁保护装置和自动控制系统,可实现自动安全保护、br style="box-sizing: border-box;"/>
3、易于操作维修———所有部件均能从上部或侧面拆装,方便定锥和动锥总成的拆卸。液压清腔系统可迅速清理破碎腔,大大减少了停机时间、/span>
4?/span>各易磨损部位均采用锰钢件保护,延长整机寿命;
5?/span>弹簧锁紧装置使破碎力稳定,并提供过铁释放保护:/span>
6?/span>液压调整排料口,方便快捷,调整准确;
7?/span>迷宫式防尘圈密封,保证润滑油清洁:/span>
8?/span>动定齿板安装面经过精加工,不用填料,更换简单迅速;
9?/span>润滑系统设有回油及温度保护装置,并与主电机连锁,保护主机不被损坏、/span>
工作原理
BL圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成;其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成、/span>
工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度经下部排出、/span>
技术参?/span>
型号 | 腔型 | **进料尺寸 (mm(/span> |
*小排料口调整范围 (mm(/span> |
装机功率 (kw(/span> |
处理能力 (t/h(/span> |
BL-1400 | C型腔 | 195 | 19-51 | 185-220 | 200-350 |
F型腔 | 150 | 13-25 | 130-200 | ||
BL-1300系列 标准垊/span> |
细碎 | 115 | 13-31 | 160 | 109-181 |
中碎 | 178 | 16-38 | 132-253 | ||
粗碎 | 205 | 19-51 | 172-349 | ||
特粗 | 220 | 25-51 | 236-358 | ||
BL-1300系列 短头垊/span> |
细碎 | 54 | 3-16 | 160 | 36-163 |
中碎 | 76 | 6-16 | 82-163 | ||
粗碎 | 89 | 8-25 | 109-227 | ||
特粗 | 113 | 16-25 | 209-236 | ||
BL-1600系列 标准垊/span> |
细碎 | 209 | 16-38 | 250 |
181-327 |
中碎 | 241 | 22-51 | 258-417 | ||
粗碎 | 269 | 25-64 | 299-635 | ||
特粗 | 368 | 38-64 | 431-630 | ||
BL-1600系列 短头垊/span> |
细碎 | 70 | 5-13 | 250 | 90-209 |
中碎 | 89 | 6-19 | 136-281 | ||
粗碎 | 133 | 10-25 | 190-336 | ||
特粗 | 152 | 13-25 | 252-336 |
