WBZ1100×12500重型板式给料机技术文�?/strong>

一）总体参数

规格 WBZ1100×12500mm

**物料粒度mm 600

设备重量t �?5.6

喂料宽度mm 1100

头尾轴中心距mm 12500

输送速度m/s �?.116

功率kW 30

输送倾角°22

输送量t/h 200�?50

安装方式 左装/右装

二）技术参�?/strong>

2.1槽板型号 WBZ1200

材质 16Ｍn

底板厚度mm 16

加工方式 双圆弧形、冷压成垊�/strong>

2.2链条 坦克履带铽�/span>

型号 T203MB

2.3机架

卸料区段 采用上托链轮、中部重轨组合式支重，轮布置密度大，能承受较大冲击载荶�/span>

上托链轮 滚动轴承组合弎�/span>

轮体材料 45钡�/span>

热处理方� 表面高频淬火

表面硬度 HRC50�?5

下托� 滚动轴承组合弎�/span>

轮体材料 45�?nbsp;

热处理方� 表面高频淬火

表面硬度 HRC50�?5

2.4主动链轮装置

主动轴材� 40Cr合金钡�/span>

热处理方� 调质

硬度 HB220-250

主动链轮

节圆直径mm Φ689

齿数 21

节距mm 203

轴承型号 23048CA/W33调心滚子轴承

使用润滑脂类� 二硫化钼润滑脁�/span>

2.5从动链轮装置

从动� 材料 40Cr合金钡�/span>

热处理方� 调质

硬度 HB220�?50

从动链轮材料 ZG310-570

热处理方� 表面高频淬火

表面硬度 HRC48�?3

轴承型号 22222CA/W33调心滚子轴承

使用润滑脂类� 二硫化钼润滑脁�/span>

拉紧装置 截锥涡卷弹簧拉紧

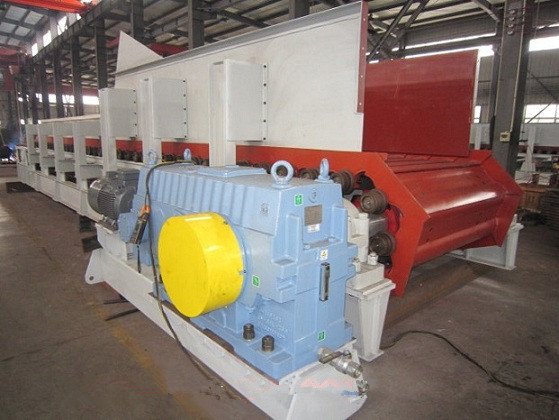

2.6驱动装置

电动� 1�?/span>

型号 YVF2-200L-4-30

功率kW 30

转速r/min 1470

电压V 380

防护等级 IP54

绝缘等级 F

频率Hz 50

减速机 1�?/span>

型号 P2KA16-450行星齿轮减速机

速比 450

安装形式 扭力臂安裄�/span>

逆止� 减速机集成

WBZ1100×12500mm重型板式给料机供货范�?nbsp;

序号 设备及部件名� 数量或规� 厂家

1 重型板式给料� WBZ1100×12500mm 江苏联源机电科技股份有限公司

1.1传动装置 1� 江苏联源机电科技股份有限公司

1.1.1减速器（含锁紧盘、扭力臂、逆止器） P2KA16-450�?台）

1.1.2电动�?变频调�? YVF2-200L-4-30�?台）

1.2机架 1� 江苏联源机电科技股份有限公司

1.2.1滚轮装置（上托链轮、下托轮�?� 江苏联源机电科技股份有限公司

1.2.2导料板、罩� 1� 江苏联源机电科技股份有限公司

1.3头轮装置 1� 江苏联源机电科技股份有限公司

1.4尾轮装置 1� 江苏联源机电科技股份有限公司

1.5链条 1�?nbsp;

1.6槽板 1� 江苏联源机电科技股份有限公司

1.7安装地脚螺栓 1� 江苏联源机电科技股份有限公司

2 随机配件 1套（上托链轮2�?槽板1块）

3随机技术资� 1� 江苏联源机电科技股份有限公司
