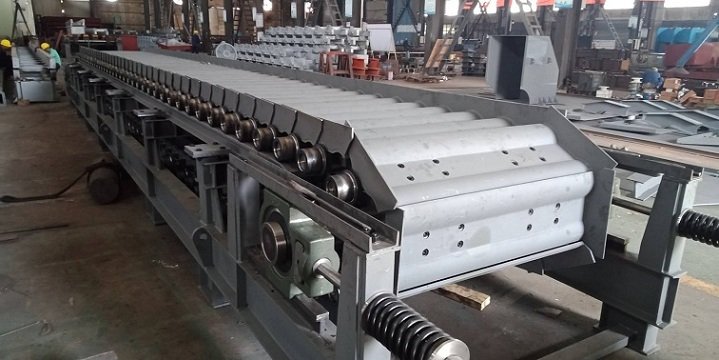

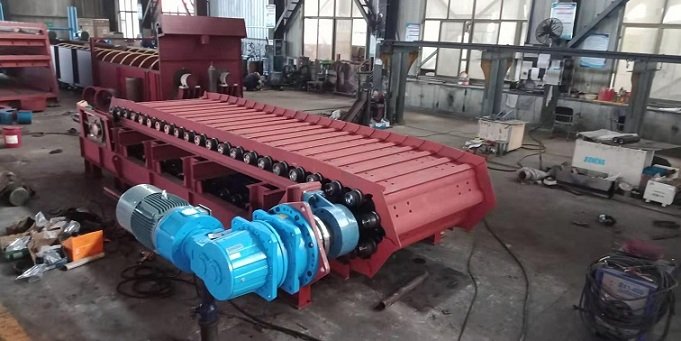

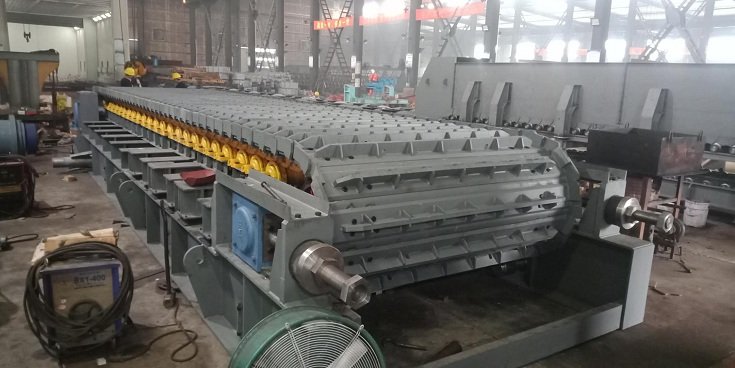

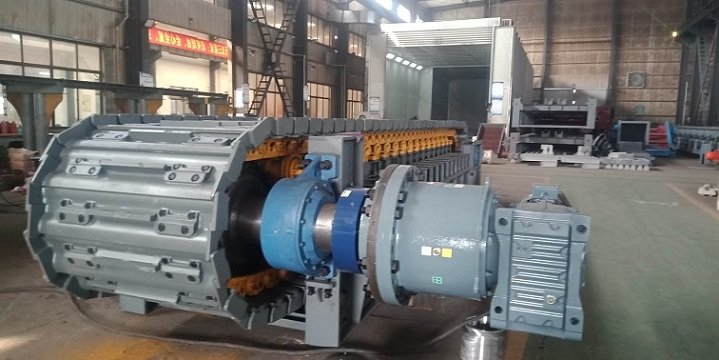

一种方便调节的板式给料机托辊的制作方法

背景技术：

砂石骨料生产线或水泥厂的环境比较恶劣，物料有块状、粉末状，富含高岭土，且含水量大。其中作为成品仓转运**套工序的板式给料机的运输托辊，现有技术存在以下问题：

1、托辊长期运行易磨损，需经常更换支重轮，生产成本高；

2、托辊高度不可调，使用效果不佳。经过长时间运行，槽板链条未能起到有效支承的作用，导致该处槽板链条出现下沉问题、�/strong>

技术实现要素：

我公司提供一种方便调节的板式给料机托辊，可以减少支重轮更换的频率，同时可以有效避免槽板链条出现下沉的问题、�/strong>

技术方案如下：

方便调节的板式给料机托辊包括滚轴，滚轴上固定连接有多个支重轮，所述支重轮上设有多个螺纹孔，滚轴的两端分别安装在托辊安装架上，托辊安装架包括滚轴轴承座、连动件和调节结构，滚轴轴承座上设有轴承孔和避让槽，调节结构包括箱体、螺旋滚轴和活动板，螺旋滚轴上固定连接有转轴，螺旋滚轴通过转轴与箱体一侧活动连接，活动板的中间开设有第二螺纹通孔，该活动板上还设有卡接沿，箱体内壁上设有多个滑槽，滑槽与卡接沿相匹配，连动件包括螺纹杆和齿轮，螺纹杆和齿轮固定连接，齿轮远离螺纹杆的一面设有转盘，齿轮以转盘为轴可旋转，转盘与箱体底部固定连接，齿轮与螺旋滚轴啮合，滚轴轴承座底部与活动板通过螺纹方式固定连接，且避让槽位于第二螺纹通孔的正上方，螺纹杆与第二螺纹通孔相匹配、�/strong>

结构特点如下９�/strong>

1）螺纹孔设有多个，且它们沿支重轮圆周均匀分布、�/strong>

2）支重轮上安装有调节套，调节套两个半圆环组成，该调节套上还设�?*螺纹通孔和圆形凹槽，**螺纹通孔和圆形凹槽相连通，�?*螺纹通孔的孔径小于圆形凹槽的孔径�?*螺纹通孔与螺纹孔相匹配、�/strong>

3）滚轴上设有链条支撑轮，链条支撑轮的两侧分别设有凹沿，链条支撑轮与槽板上的槽板链条相匹配、�/strong>

4）转轴的两端还固定套接有旋转把手、�/strong>

使用效果９�/strong>

通过设计调节套，将槽板底部与调节套接触，磨损时只需更换调节套而无需更换整个支重轮，不仅更换方便而且可以节约一定的成本；通过设计链条支撑轮可以有效避免槽板链条出现下沉的问题；通过设计调节结构可以对托辊在一定范围内进行上升或下降的调节，可以提高槽板的运输的稳定性、�/strong>
