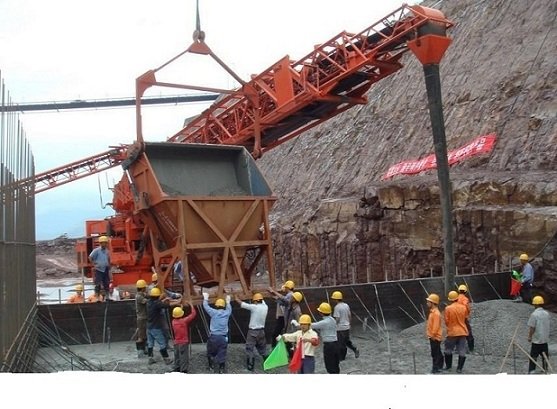

混凝土布料机输送臂架和布料平台

一：混凝土布料机输送臂枵�/strong>

伸缩臂架由基础桁架、中间桁架和内桁架组�?，基础桁架和中间桁架上设有滑轨，分别用于支承中间桁架和内桁架通过钢丝绳伸缩机构和驱动装置,中间桁架和内桁架可作伸缩运动。臂架上设伸缩钢丝绳机构、驱动电机、变幅油缸推杆铰支座、以及钢丝绳机构和布料皮带输送系统零部件安装支撑座、�/strong>

布置在伸缩臂架上的伸缩机构包括液压马达、摩擦轮、牵引钢丝绳、导向滑轮和钢丝绳张紧装�?/strong>

液压马达驱动摩擦轮带动钢丝绳并通过导向轮完成臂架伸缩动作。牵引钢丝绳为定�?一端固定在臂架基础节尾�?另一端与设在臂架基本铰接端的张紧装置连接,当牵引钢丝绳运转中松弛时,通过张紧装置调紧、�/strong>

在伸缩臂架基础节和中间节尾端分别装设臂架缩回限位块,在中间节和内节的尾端也分别装设臂架伸出限位块;监控系统设有限位传感�?当伸缩臂架的伸缩运行至极限位置时,限位块起保险作用,限位传感器将发出警报同时停止伸缩动作、�/strong>

二：混凝土布料机平台

在R982HD平台的基础�?设计、制作布料机平台。臂架铰支座、变幅油缸铰支座、回转式受料斗等安装在该平台�?上料皮带也支承在进料平台上。上料皮带绕布料机回转中心转�?适应施工场地灵活布置布料机和其它设备的需要、�/strong>

从整机稳定性考虑,伸缩臂架与基础平台连接铰位置不能太�?铰点的水平位置不能偏离回转中心线太远，臂架向下倾斜时不能产生干涉（控制�?5°范围内），变幅油缸在任何工况下的受力

利用作图法将伸缩臂架与基础平台连接铰点设在变幅油缸铰接点上�?.8m.处。后�?.4米处.

伸缩臂架变幅运动�?个主油缸完成，变幅范围仰俯角�?25~-10°，下料口到地�?*高度�?3.57m、�/strong>

布料机回转运动由液压马达驱动，回转角度为360°，由于布料臂架较长，较原液压挖掘机工作总成重，而且重心较高，回转速度不宜过大，取0.2-0.5r/mim
