混凝土布料机布料皮带系统结构说明

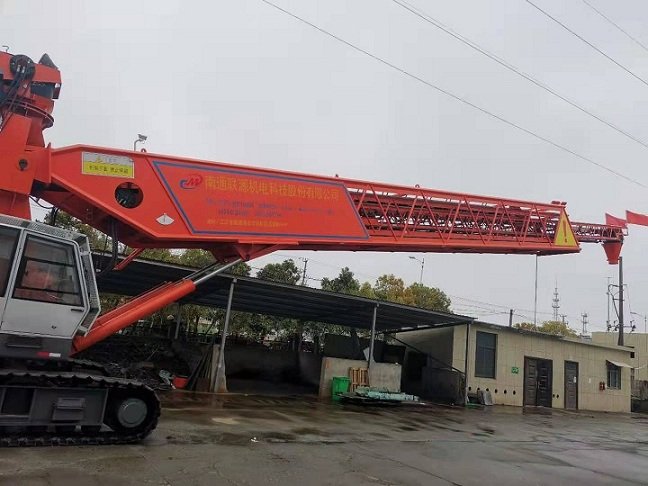

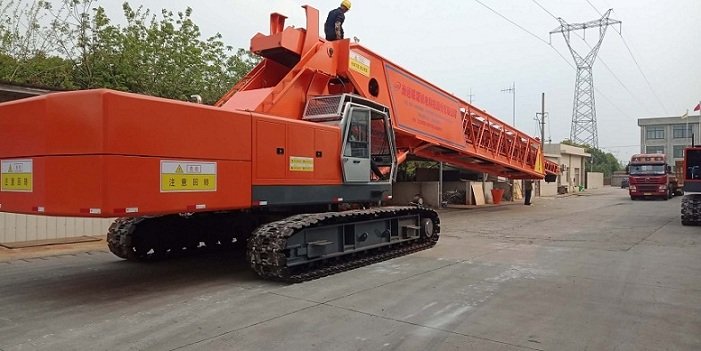

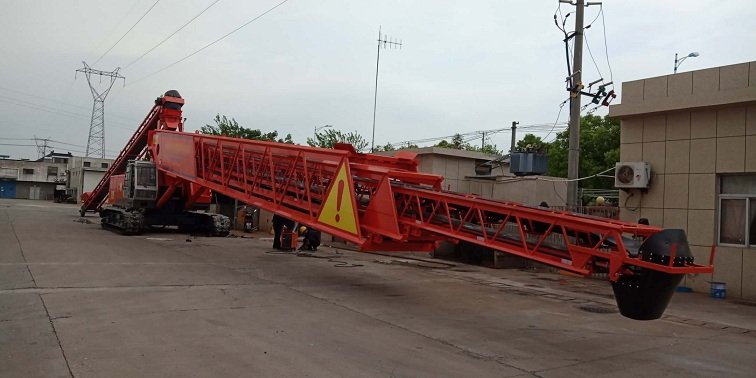

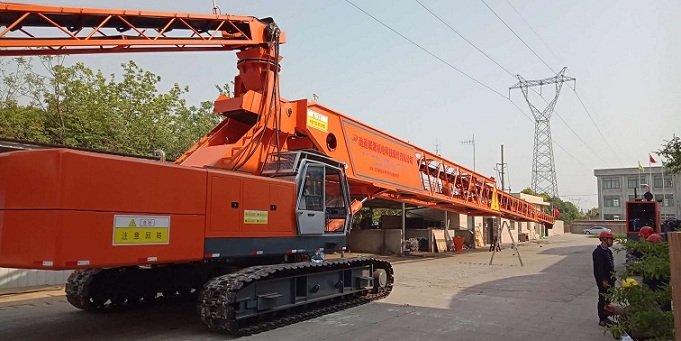

布料系统皮带机为可伸缩的（多节）三节叠套式桁架结构，钢丝绳联动伸缩、摩擦轮驱动、偏心导向滑道。定长封闭的环型皮带通过改向滚筒重复叠绕，伸缩时可随桁架的叠套长度自动改变叠绕长度，使胶带张力保持不变；偏心滑道可保证桁架伸缩时的准确定位。布料皮带机通过尾部支铰和举伸油缸与底盘相接。布料皮带机由桁架Ⅰ、桁架Ⅱ、桁架Ⅲ、槽型托滚、平行托滚、改向滚筒、驱动滚筒、驱动装置（液压马达或电机）、环型皮带、桁架伸缩系统、头部清扫器和回程清扫器等组成。桁架Ⅰ镾�/span>18米，桁架Ⅱ长15米，桁架Ⅲ长15米，三节桁架之间相互搭接长度丹�/span>3米左右，三节桁架水平全部伸出长度辽�/span>42米，**仰角全部缩回时水平长度为18米，桁架截面为矩形。布料皮带机通过举伸油缸达到变幅的目的，变幅范围丹�/span>+25°｝�/span>-10°。皮带机的驱动设计为液压马达（或电机）驱动，液压马达通过花键（电机通过链轮）与驱动滚筒相连，通过改变电机（电机通过变频）转速实现调速。伸缩系统由液压马达（或电机）提供动力，通过减速机减速，输出转速为22r/min。采用摩擦转扬机通过钢丝绳拖动桁架上的滑轮来达到伸缩目的，伸�?/span>zui大平均速度丹�/span>4m/min、�/span>

为避免骨料分离，减少胶带振动，保证胶带稳定运行，布料皮带料机采用独特的悬挂式柔性‛�/span>U”型托辊，抗震性好，拆装方便。‛�/span>U”型托辊的侧辊与中间辊之间呈55°夹角，形成深槽，可很好的包容被输送的物料。皮带跑偏是皮带输送设备不可避免的，为了调整皮带跑偏，改向滚筒均设有皮带调整装置，另外将‛�/span>U”型托辊与桁架连接的‛�/span>T”型把手设计成可以调整，通过调整‛�/span>T”型把手也可以调整皮带跑偏、�/span>
