重型板式给料机在黄金冶炼工艺流程中的应用

一）黄金冶炼工艺流程如上�/strong>

原矿石→重型板式给料机→粗颚式破碎机→细颚式破碎机→料仓→给料机→金矿球磨机→浮选机→搅拌机→堆场→抓料斗→新型板式给料机→浓缩机→烘干机→成品

二）工艺流程说明９�/strong>

金矿首先经过重型板式给料机喂到颚式破碎机进行初步的破碎，粗破之后如有需要进行再次的细破，经过细破加工的金矿物料已经拥有非常细的粒度，之后经振动给料机均匀、连续进入金矿球磨机，经过金矿球磨机研磨过的物料进入浮选机进行浮选，加入浮选药剂，进行搅拌，浮选是整条生产线的核心，经过浮选加工的金矿物料通过新型板式给料机进行浓缩机进行浓缩，再经烘干机进行烘干作业，即可得到所需金矿成品�?nbsp;

三）板式给料机在冶炼工艺流程的作�?/strong>

1）金矿原材料颗粒比较大，需要用颚式破碎机进行破碎，通常是采用重型板式给料机给鄂破喂料，重型板式给料机可以承受大块金矿石料的冲击，同时起到均匀喂料的作用、�/strong>

2）经过浮选机进行浮选的金矿粉料，加入了浮选药剂，物料湿度较大，有粘性，同时有可能结成块状。由于物料的特殊性这道工序的配套输送设备比较关键：料斗一次抓料十多吨，物料对输送机有较大的冲击力。所以这道工序选择的输送机要能承受物料冲击，也要能输送粘性物料，同时该输送机具有打散功能，把结成块的物料打散。这道工序的输送机通常采用我公司研制的新型皮带板式给料机，可满足以上要求、�/strong>

三）板式给料机型号选型

根据我公司和山东烟台黄金冶炼有限公司，山东焦家黄金矿业有限公司合作过的经验。板式给料机给料机型号选型如下９�/strong>

1）给颚式破碎机喂料采用GBZ1200×6000重型板式给料机，台时产量120吨、�/strong>

2）给浓缩机喂料采用GBP1400×5000新型皮带板式给料机，台时产量40吨，之所以选择皮带宽度1400，主要考虑是物料粘性太大，防止物料在料仓里面下不来、�/strong>

这二种规格板式给料机技术参数如上�

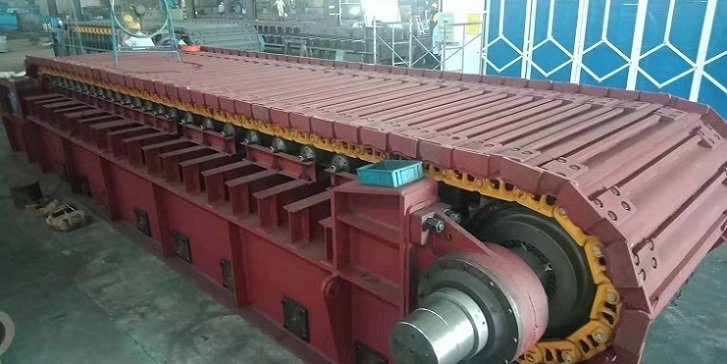

1）GBZ1200×6000重型板式给料机，用于给颚式破碎机喂料

规格：GBZ1200×6000mm

输送物料：金矿

物料粒度�?00mm

设备重量：～24.4t

喂料宽度�?200mm

头尾轴中心距�?000mm

输送速度：～0.12m/s

功率�?5kw

输送倾角�?°

输送量�?20t/h

安装方式：左装或右装

槽板材质�?6Ｍn

槽板厚度�?6mm

加工方式：双圆弧形、冷压成垊�/strong>

链条：坦克履带链

型号：T216MB

卸料区段：采用上托链轮、中部重轨组合式支重，轮布置密度大，能承受较大冲击载荶�/strong>

主动链轮材料�?0Cr合金钡�/strong>

从动链轮装置材料�?0Cr合金钡�/strong>

热处理方式：调质

驱动电机型号：YVF2-160L-4

减速机型号：P2KA11-315

速比�?15

安装形式：扭力臂安装

2）GBP1400×5.0m新型板式给料机，用于给浓缩机喂料

名称：新型板式给料机

规格：GBP1400×5000mm

胶带宽度�?400mm

中心距：5000mm

输送倾角：�?

输送物料：高粘度、高湿度金矿粈�/strong>

输送速度：～0.138m/s

输送量�?00t/d

额定功率�?.5kw

安装方式：左装或右装

皮带内宽度：1200mm

板厚度：5+3.5+5mm

链条：BL200

滚轮轮体材料�?5#优质碳素钡�/strong>

处理方式：表面高频淬�?/strong>

机架部分：采用中间轨道，能承受冲击载荶�/strong>

主轴材料�?0Cr

从动轴材料：40Cr

处理方式：调�?/strong>

驱动电动型号：YVF2-132M-4-7.5

减速机型号：P2KA10-320

速比�?20

刮泥板材料；聚氨�?/strong>

打散装置电机功率�?.5kw
