ZH型耐温耐腐无堵塞自吸泵

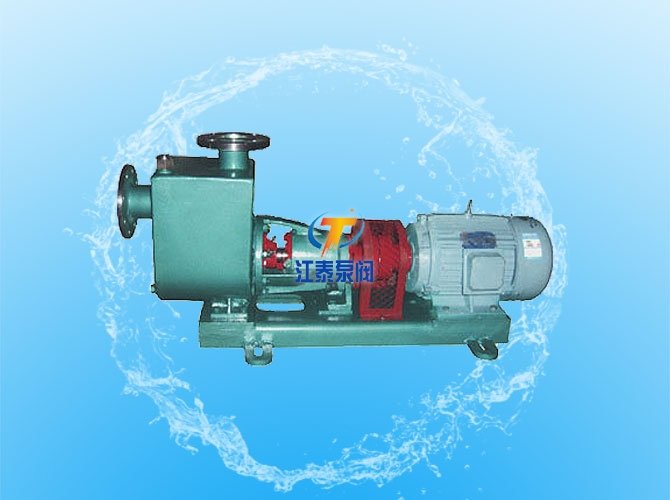

ZH型耐温耐腐无堵塞自吸泵的图?/></a></div></div></div>         <div class=
参考报价:
面议
品牌9/dt>
关注度:
2325
样本9/dt>
暂无
型号9/dt>
ZH
产地9/dt>
江苏
信息完整度:
典型用户9/dt>
暂无
索取资料及报件/a>
认证信息
高级会员 5平/div> 称: 江苏江泰泵阀科技有限公司
证:工商信息已核宝br /> 访问量:105682
手机网站
扫一扫,手机访问更轻杽/div>
产品分类
产品简今/div>

一、概?br/>  ZH型耐温耐腐无堵塞自吸泵是一种单级单吸自吸式化工离心泵,该泵适用于输送温度为0℃~150℃,含固体颗粒小?毫米,含固量?5%的介质、br/>泵的性能范围:流量为1.6?00m3/h、扬程为5?25m。上吸高度为5米以内、br/>根据所输送介质的不同,ZH型自吸式化工离心泵接触液体部分的材料可选用铸铁、铸钢?04?16?16L等材料制造、br/>二、泵型号意义说明
ZH50-32-160A
Z——自吸式泵代叶br/>H——化工离心泵代号
50——泵吸入口直径(mm(br/>32——泵出液口直径(mm(br/>160——泵叶轮名义直径(mm(br/>A——切割叶轮直径顺序,以A、B、C表示
三、ZH型自吸式化工离心泵工作性能表(一(/p>


泵型叶br/>Model Type

泵额定转速Revolutional speed
n=2900r/min

泵额定转速Revolutional speed
n=1450r/min

流量
Caacity
(m3/h)

扬程
Head
(m)

配用机电
Motor Power
(KW)

流量
Caacity
(m3/h)

扬程
Head
(m)

配用机电
Motor Power
(KW)

ZH25-25-125

3.2

20

1.1

1.6

5

0.55

ZH25-25-160

3.2

32

2.2

1.6

8

0.55

ZH25-25-200

3.2

50

5.5

1.6

12.5

0.75

ZH25-25-250

3.2

80

7.5

1.6

20

1.5

ZH40-32-125

6.3

20

1.5

3.2

5

0.55

ZH40-32-160

6.3

32

3

3.2

8

0.55

ZH40-32-200

6.3

50

5.5

3.2

12.5

1.1

ZH40-32-250

6.3

80

11

3.2

20

2.2

ZH50-32-125

12.5

20

3

6.3

5

0.55

ZH50-32-160

12.5

32

4

6.3

8

0.55

ZH50-32-200

12.5

50

7.5

6.3

12.5

1.1

ZH50-32-250

12.5

80

15

6.3

20

2.2

ZH65-50-125

25

20

4

12.5

5

0.55

ZH65-50-160

25

32

7.5

12.5

8

1.5

ZH65-40-200

25

50

11

12.5

12.5

2.2

ZH65-40-250

25

80

22

12.5

20

3

ZH65-40-315

25

125

37

12.5

32

5.5

ZH80-65-125

50

20

7.5

25

5

0.75

ZH80-50-160

50

32

11

25

8

1.5

ZH80-50-200

50

50

18.5

25

12.5

2.2

ZH80-50-250

50

80

37

25

20

4

ZH80-50-315

50

125

75

25

32

7.5

ZH100-80-125

100

20

15

20

5

1.5

ZH100-80-160

100

32

22

20

8

2.2

ZH100-65-200

100

50

37

20

12.5

4

ZH100-65-250

100

80

55

20

20

5.5

ZH100-65-315

100

125

75

20

32

11

ZH125-100-200

200

50

55

100

12.5

7.5

ZH125-100-250

200

80

75

100

20

11

ZH125-100-315

200

125

110

100

32

18.5

ZH125-100-400




100

50

37

ZH150-125-250




200

20

18.5

ZH150-125-315




200

32

37

ZH150-125-400




200

50

75

ZH200-150-250




400

20

55

ZH200-150-315




400

32

75

ZH200-150-400




400

50

110

五、结构说昍br/>ZH型自吸式化工离心泵主要由泵体、叶轮、泵盖、轴、托架、机械密封、轴套等零件组成。详见ZH型自吸式化工离心泵结构图、br/>该泵自吸效果好,真正实现“一次引流,终生自吸”、br/>ZH型自吸式化工离心泵装有加粗高刚度泵轴,及三只进口轴承,具有运行平稳,无噪声。外装内置组合式机械密封并配有水冷装置,大大提高了使用寿命、br/>泵的旋转方向:自吸入端面为逆时针旋转、br/>六、泵的安裄br/>1、泵的按装是否合理,对泵的正常运行和使用寿命有很大的影响,所以按装前必须仔细校正,不得草率,泵的外型及按装尺寸详见ZH型自吸式化工离心泵尺寸图和表、br/>2、泵的吸入和出液管路必须另加支架,不得用泵作支撑、br/>3、按装地点应方便巡回检查和维修、br/>4、进、出口管路必须按装阀门,以便检修之用、br/>5、按装顺序:
a、将机组放在埋有脚螺栓的基础上,用水平仪校正机组,拧紧地脚螺母、br/>b、用混凝土灌注底坐和地脚螺栓孔,待混凝土干固后,重新检查泵轴水平度、br/>c、接好进、出口管路,再次核对联轴器同轴度,测量联轴器外圆上、下、左、右的差异不得超?.1mm,两联轴器端面间隙转动一周内不得超过0.3mm、br/>d、接上并开能冷却水、br/>e、通过水泵上端液孔将泵内液体灌满、br/>f、点动电动机,确保电动机转向和泵规定的转向一致、br/>七、起动、停止、拆卸和装配
1、起?br/>a、开通冷却水,用手转动联轴器,应无碰擦现象、br/>b、检查托架内润滑油和泵腔?*次灌液情况。(以后起动无需再次灌液(br/>c、起动电动机,同时将灌液孔盖放松,不要拧紧,以利排气,出液管上的阀门也同时少量开启,待水泵出水后再缓慢调节,并拧紧灌液孔盖。启动到出水一般需?-10分钟、br/>d、应经常检查泵轴承部位和电动机的升温情况,轴承升温不得超过75℃、br/>e、注意泵运转时应无杂音,如出现异常情况,应立即停车检查、br/>2、停?br/>a、缓慢关闭出液管路阀门及各种仪表、br/>b、切断电源、br/>c、待机停稳后,关闭冷却水、br/>3、拆卷br/>当泵出现异常情况需要检修时,应按顺序进行拆卷br/>a、拆开托架上的放油螺柱,放尽托架内的润滑油、br/>b、拆开托架与泵体上的螺母,取下泵体,左旋拧下叶轮螺母,取出叶轮和键、br/>c、将泵盖连同轴套、机械密封等从泵轴上取出
d、拧下密封压盖上的螺柱,取出密封压盖、机械密封动环和轴套。拧下密封箱与泵盖的连接螺柱,取出机械密封静环、br/>e、拆开托架两端的轴承端盖,取出泵轴和轴承,再从泵轴上取出轴承、br/>f、如在拆卸中遇到困难,请与我公司联系,电话:0523-84321059-8007
4、装酌br/>装配顺序与拆卸顺序相反、br/>八、使用机械密封注愎br/>本型号泵可根据不同的使用条件安装不同形式的机械密封,(如内装单端面平衡型和非平衡型,双端面平衡型及非平衡型、外装式机械密封等。)根据所选用密封型式的不同,其使用方法和注意事项应有所不同,具体情况请参阅机械密封安装使用说明书、GB3215-82“炼厂、化工及石油化工流程用离心泵通用技术条件”,下面提供几点一般应注意的事项:
A、由于机械密封配套出厂时适用于悬浮颗粒的介质中作用,因此,使用时请加注冷却水、br/>B、拆卸机械密封应仔细,不许用手锤、铁器等敲击,以免破坏动、静环密封面、br/>C、如果有污垢拆不下来时,应设法清除污垢,冲洗干净后再进行拆卸,以免损坏密封元件、br/>D、安装机械密封前,应检查所有密封元件是否失效或损坏,如有则应重新修复或更换、br/>E、应严格检查动环与静环的相对磨擦密封面,不允许有任何细微的划痕,碰伤等缺陷,所有零部件包括泵体、叶轮、密封腔等在装配前均应冲洗干净,尤其是动、静环端面,在用清洁、柔软的布或棉纱认真擦拭干净,然后涂上一层清洁的油脂或机油、br/>F、装配中要注意消除偏差,紧固螺钉时,要均匀拧紧,避免发生偏斜,使密封失效、br/>G、正确调整弹簧的压缩量,泵安装好以后,以手扳动转子时,应感觉到密封弹簧既有一定的压缩量,而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动,则应适当调松一些、br/>H、起动前应先开启冷却水,使密封腔内充满密封液。停车时,先停泵,后关密封冷却水、/p>
