产品简今/div>
| 一、产品简今br/> HDLSF型电动双层联锁阀，是我厂技术部门会同有关科研院所，参照日本、德国同类产品设计开发的产品，是二十一世纪粉粒输送、给料更新换代的优秀机械产品、br/> 本产品主要用于正、负压状况下，密度小、易悬浮粉粒状物料的进出料，可广泛应用于化工、轻工、建材、冶金、环保等行业、br/> |
| 二、特炸br/> 双层联锁、气密性强。适用于正、负压状况下气力输送，轻细粉粒料的输送，大磨琢性物料及较高温度物料的输送，集尘，干燥等工艺系统的进、出料或回收、br/> 非正、负压状况下，本阀可单层单机使用、br/> 多腔迷宫密封，严密可靠，极细的物料也不会泄漏、br/> 进出料口法兰按化工部，HG20593(对应于国际GB9119.2-88)标准设计，便于设计和使用单位选用、br/> 结构简捷，无需独立的动力气源装置或液压设施、br/> 可采用铸铁、碳钢、不锈钢、钛钢等多种材质形式，满足用户不同场合的需求、br/> 阀门密封形式有硬密封型、“O”形密封型、密封垫密封型三种，以满足用户不同工况的要求、/td> |

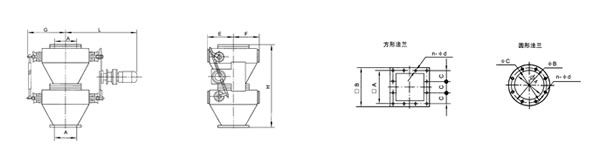

三、HDLSF电动双层联锁阀性能参数及外形安装尺寸表
| 尺寸型号 | 圆形法兰 |
方形法兰 |
外形尺寸 |
周期排量 |
输送量 |
电动机功玆br/> Kg |
||||||||||
ΦA |
ΦB |
ΦC |
n-Φd |
□A |
□B |
C×P |
n-Φd |
H |
E |
F |
G |
L |
||||
HDLSF-100 |
100 |
210 |
170 |
4-18 |
100 |
200 |
55×3 |
12-14 |
580 |
160 |
160 |
270 |
700 |
0.8 |
0.36 |
0.4 |
HDLSF-150 |
150 |
265 |
225 |
8-18 |
150 |
250 |
70×3 |
12-14 |
760 |
200 |
200 |
350 |
800 |
2.0 |
0.9 |
0.4 |
HDLSF-200 |
200 |
320 |
280 |
8-18 |
200 |
300 |
85×3 |
12-14 |
840 |
250 |
250 | 420 |
900 |
4.5 |
2.0 |
0.4 |
HDLSF-250 |
250 |
375 |
335 |
12-18 |
250 |
350 |
103×3 |
12-14 |
940 |
280 |
280 |
440 |
950 |
8.6 |
3.8 |
0.4 |
HDLSF-300 |
300 |
440 |
395 |
12-22 |
300 |
400 |
120×3 |
12-14 |
1000 |
320 |
320 |
460 |
1000 |
11.0 |
4.9 |
0.4 |
HDLSF-350 |
350 |
490 |
445 |
12-22 |
350 |
450 |
82×5 |
20-14 |
1080 |
350 |
350 |
480 |
1100 |
20.0 |
9.0 |
0.75 |
HDLSF-400 |
400 |
540 |
495 |
16-22 |
400 |
500 |
92×5 |
20-14 |
1180 |
380 |
380 |
510 |
1200 |
32.0 |
14.4 |
0.75 |
HDLSF-450 |
450 |
595 |
550 |
16-22 |
450 |
550 |
102×5 |
20-16 |
1240 |
410 |
410 |
550 |
1300 |
43.0 |
19.3 |
0.75 |
HDLSF-500 |
500 |
645 |
600 |
20-22 |
500 |
600 |
112×5 |
20-16 |
1360 |
450 |
450 |
640 |
1500 |
56.0 |
25.2 |
2.2 |
