产品结构

SF型自吸空气机械搅拌浮选机

该浮选机的主要特点表现在叶轮上。叶轮带有后倾式双面叶片，可实现槽内矿浆双循环。叶轮旋转时，上下叶轮腔内的矿浆在上下叶片（即主、辅叶片）的作用下产生离心力而被甩向四周，使上下叶轮腔内形成负压区、�/p>

• 适用范围 :选矿厂浮选作业的粗选和精逈�/em>

• 适用物料 :可广泛用于有色金属、黑色金属和非金属矿物的选别

• 生产能力 :0.2-24 m³/min

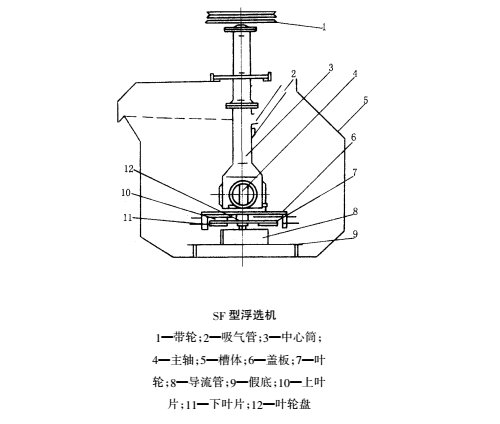

SF型浮选机结构示于�?-2-21，主要由槽体、装有叶轮的主轴部件、电动机、刮板及其传动装置组成，容积大于10立方米的设有导流管和假底、�/p>

产品工作原理

SF型浮选机在工作时，电动机通过三角带驱动主轴，使其下部的叶轮旋转。此浮选机的主要特点即表现在叶轮上。叶轮带有后倾式双面叶片，可实现槽内矿浆双循环、�/p>

叶轮旋转时，上下叶轮腔内的矿浆在上下叶片（即主、辅叶片）的作用下产生离心力而被甩向四周，使上下叶轮腔内形成负压区。同时，盖板上部的矿浆经盖板上的循环孔被吸入到上叶轮腔内，形成矿浆上循环。而下叶轮腔内被甩出的矿浆比上叶片甩出的三相混合物比重大，因而离心力增大，运动速度衰减较慢，且对上叶片甩出的三相混合物产生了附加的推动力，使其离心力增大，从而提高了上叶轮腔内的真空度，起到了辅助吸气作用。下叶片向四周甩出矿浆时，其下部矿浆向中心补充，这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔，与被吸入的矿浆相混合，形成大量细小气泡，通过盖板稳流后，均匀的弥散在槽内，形成矿化气泡。矿化气泡上浮至泡沫层，由刮板刮出即为泡沫产品、�/p>

产品优势

SF型浮选机的特点：

1）吸气量大，能耗小：�/p>

2）有自吸空气、自吸矿浆能力，水平配置、不需要泡沫泵：�/p>

3）叶轮圆周围速度低，易磨损件使用寿命长，叶轮与盖板之间的间隙较大，叶轮与盖板因磨损而增大间隙对吸气量影响较小；

4）槽内矿浆按固定的流动方式进行上、下双循环，有利于粗粒矿物的悬浮、�/p>

BF型浮选机是SF型浮选机的改进型，其主要特点是：

1）叶轮由闭式双截锥体组成，可产生强的矿浆下循环；

2）吸气量大，功耗低：�/p>

3）每槽兼有吸气、吸浆、和浮选三重功能，自成浮选回路，不需任何辅助设备，水平配置，便于流程的变更；

4）矿浆循环合理，�?*限度地减少粗砂沉淀：�/p>

5）设有矿浆液面自控和电控装置，调节方便、�/p>

产品参数

SF型自吸空气机械搅拌浮选机技术性能
型号	有效容积m3	处理能力 m3/min	叶轮直径 mm	叶轮转数 r/min	电动机功率kw		2槽重量kg
					搅拌�?/td>	刮板�?/td>
SF-0.37	0.37	0.2-0.4	300	352-442	1.5	0.55	940
SF-0.7	0.7	0.3-1.0	350	336	3	1.1	1940
SF-1.2	1.2	0.6-1.2	450	312	5.5	1.1	2800
SF-2.8	2.8	1.5-3.5	550	280	11	1.5	4240
SF-4	4	2--4	650	235	15	1.5	5200
SF-6	6	3--6	760	191	30	2.2	6000
SF-8	8	4--8	760	191	30	1.5	8584
SF-16	16	5.0-16	850	169-193	45	1.5	14830
SF-20	20	5.0-20	730	186	30X2	1.5	19646

BF型浮选机技术性能
型号	有效容积 (m3)	长×宽×髗�br/> (mm)	叶轮直径 (mm)	叶轮圆周速度 (m/s)	空气吸入野�br/> (m3/m2.min)	电动朹�/td>		处理能力 (m3/min)	单槽重量 (kg)
						型号	功率(kw)
BF-0.15	0.15	550×550×600	200	6	0.9-1.05	Y112M-6	2.2	0.06-0.16	270
BF-0.25	0.25	650×600×700	250			Y100L-6	1.5	0.12-0.28	370
BF-0.37	0.37	740×740×750	286	7.2		Y90L-4		0.2-0.4	470
BF-0.65	0.65	850×950×900	300	7.35	0.9-1.10	Y132S-6	3	0.3-0.7	932
BF-1.2	1.2	1050×1150×1100	450	7.02		Y132M2-6 Y132M1-6	5.5/4	0.6-1.2	1370
BF-2.0	2	1400×1450×1120	500	7.5		Y160M-6	7.5	1.0-2.0	1750
BF-2.8	2.8	1650×1650×1150	550	8.06		Y180L-8	11	1.4-3.0	2130
BF-4.0	4	1900×2000×1200	650	8		Y200L-8	15	2.4-4.0	2585
BF-6.0	6	2200×2350×1300	700	7.5		Y225S-8	18.5	3.0-6.0	3300
BF-8.0	8	2250×2850×1400	760			Y225M-8	22	4.0-8.0	4130
BF-10	10	2250×2850×1700		7.52				5.0-10	4500
BF-16	16	2850×3800×1700	850	8.7		Y280S-8 Y280M-8	37/45	8.0-16	8320
BF-20	20	2850×3800×2000						10.0-20	8670
BF-24	24	3150×4150×2000	920			Y280M-8	45	12.0-24	8970
