Mars中图国产高精度三坐标测量朹/strong>适用于各种工业领域,包括汽车、航空、电子、机械、医疗等等。多种型号和配置的设备,满足客户的不同需求。设备操作简便,具有高速和高精度的测量功能,能够帮助客户有效提高工作效率和产品质量。还提供完善的售后服务,保障客户的设备操作顺利,降低客户的使用成本、/p>

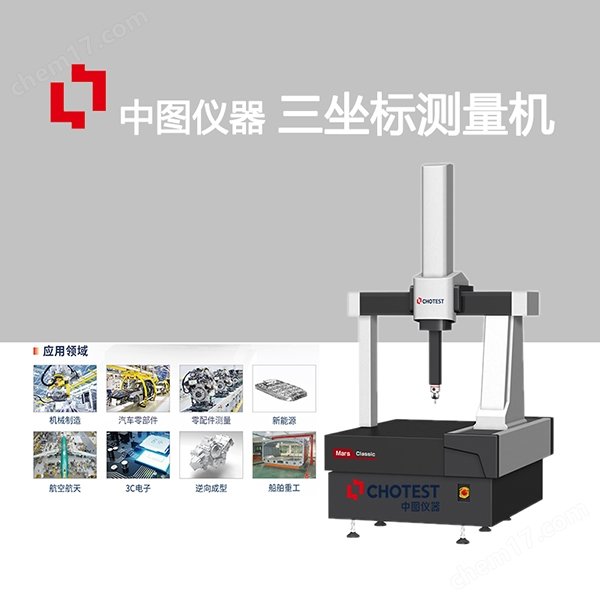

Mars是由中图仪器设计和生产的,具有高性价比的一款移动桥式测量机,支持触发探测系统,能够对各种零部件的尺寸、形状及相互位置关系进行检测、/p>
支持中图Power DMIS、Rational DMIS、ARCOCAD等测量软件,支持中图Alpha系列控制器、Pantec控制器、雷尼绍UCC控制器等:/p>
1.三轴均采用低热膨胀系数的花岗岩导轨,机器具有良好的温度适应性,抗时效变形能力、/p>
2.环抱式气浮布局,使机器在高效稳定运行的同时保持高精度、/p>
3.关键部件一体铸造成型,重量轻,强度高,提升机器精度及运动平稳性、/p>
4.Z轴采用柔性平衡系统,降低摩擦阻力,提高Z轴运动精度、/p>
5.采用高精度、高分辨光栅尺,确保机器高精度和长时间稳定、/p>
6.高刚性传动方式,保证机器传动的平稳性和刚性、/p>
7.开放式的工作台面,具备良好的承载能力,以及开阔的测量视野、/p>
8.气压检测安全装置,时刻监测Z轴不因断气而下坠,确保测座测头使用安全、/p>
Mars中图国产高精度三坐标测量朹/strong>可用于机械制造、汽车工业、电子工业、航空航天工业以及计量检测等领域,是现代工业检测和质量控制的检测设备、/p>
Mars中图国产高精度三坐标测量朹/strong>,控制器、测头测座、软件全自主研发,安全可控、/p>
测控部分的配置可以根据需求进行选择不同的型号和品牌、/p>
1、控制器
中图Alpha系列控制器,是中图自主研发的三坐标控制器,可以匹配中图自己研发的测头测座系统和主机系统、/p>
性能特点9/p>
全闭环直流伺服电机驱动控制技术,具有优异的伺服跟随控制能力;
固态电子开关设计,无大功率继电器,具有更小的体积和冲击电流,更高的可靠性;
同步PWM控制技术和共模抑制设计,环路响应快,驱动效率高,发热低:/p>
微秒级速度前瞻轨迹规划算法,实现高效平滑运动和高空间运动重复性;
控制器符合I++标准,能兼容市面上的主流测量软件、/p>
2、测?nbsp;

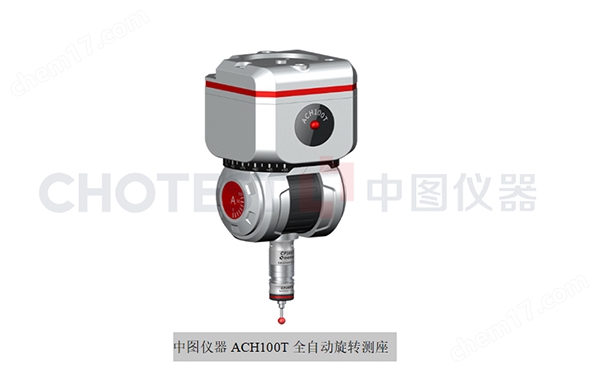

ACH100T全自动旋转测座为中图仪器自主研发的自动旋转测座,可实现测头在A 轴和B 轴以7.5 度为增量移动,该测座具有720个可重复定位空间位置,可配置长达300mm 加长杆。精度超进口测座、/p>
性能特点9/p>
测座能实现A角度0-105°,B角度-180°-?80°的运动;
测座采用精密?点定位,实现测座的高定位精度:/p>
关键零部件采用复合材料、高强度材料:/p>
测座通过动态防撞、静态防撞设计,确保测座的使用安全、/p>
3、测?nbsp;
CP100T触发测头为中图仪器自主研发的机械式触发测头,可以在空?个方向进行触发受力,经过长时间的反复对比测试,性能优于同类型进口测头。精度高,稳定性好、/p>
4、测量软仵/p>

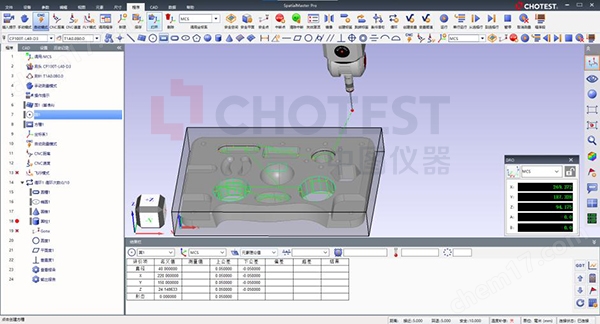

Power DMIS测量软件是中图仪器自主研发的三坐标测量分析软件,拥有自主可控的核心技术。该软件支持DMIS与I++标准协议,并通过了德国PTB认证、/p>
主要特点9/p>
?)界面简洁友好,互动性强。各功能模块易识别和理解,用户可以快速上手;
?)机型库、测头系统、I++插件、DMIS转化功能,极大提高软件的兼容性和适配性,并得以丰富各种应用场景;
?)概要程序模式消除掉冗长的DMIS代码显示,大大降低对用户编程技能的要求,参数化视图交互功能实现所设即所测;
?)创建元素提供多种测量和构造方法,用户可以按需设置,既增加测量应用场景,又通过丰富的视图工具快捷设置视图显示;
?)提供路径显示和碰撞检测,利于直观形象的查看设备运动路径,保证安全高效测量:/p>
?)数据中心提供丰富多样的数据管理功能,可实现数据的本地化管理,也可按客户需求导入数据库,适用于各类企业和行业、/p>
Mars中图国产高精度三坐标测量机采用低热膨胀系数的花岗岩导轨,使得机器具有良好的温度适应性,抗时效变形能力,具有精度高、摩擦力小、工作平稳等优点
