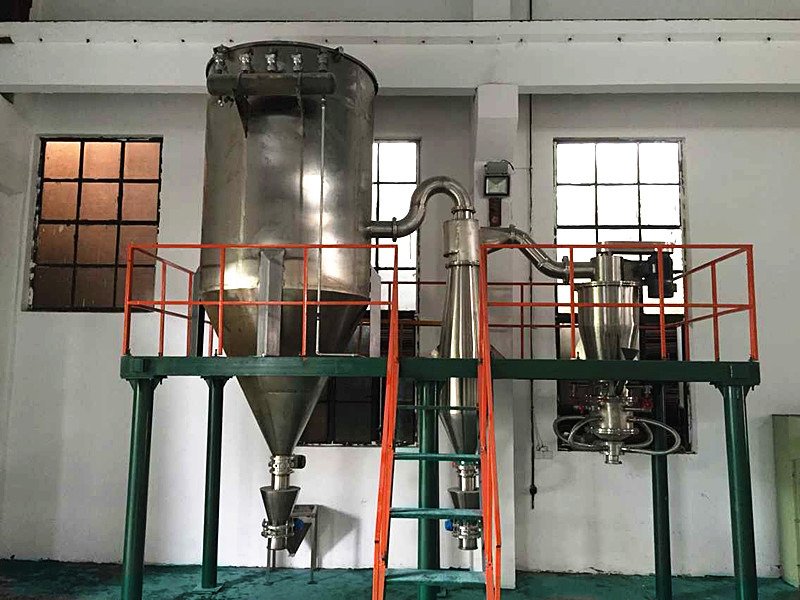

JSM-Q 气流粉碎朹�/strong>

一、工作原理：

气流磨系统由空气压缩机、储气罐、冷干机（含过滤器）、气流粉碎主机、高精分级机、旋风收集器、脉冲袋式除尘器、高压引风机、控制柜、加卸料等系统组成、�/p>

压缩空气经过冷冻、过滤、干燥后，经喷嘴形成超音速气流射入粉碎室，使物料呈流态化，被加速的物料在数个喷嘴的喷射气流交汇点汇合，产生剧烈的碰撞、磨擦、剪切而达到颗粒的超细粉碎。粉碎后的物料被上升的气流输送至叶轮分级区内，在分级轮离心力和风机抽力的作用下，实现粗细粉的分离，粗粉根据自身的重力返回粉碎室继续粉碎，合格的细粉随气流进入旋风收集器，微细粉尘由袋式除尘器收集，净化的气体由引风机排出、�/p>

二、性能优势及特点：

在传统流化床式粉碎机设计基础上，结合我公司独有的自分流分级技术，使其性能远远优于国内外流化床式气流粉碎机、�/p>

1、能耗低，与传统流化床气流粉碎机相比，可节能30%、�/p>

2、内置自分流式微粉分级机，粒度分布集中，成品中无过大颗粒、�/p>

3、设备结构紧凑，占地面积小、�/p>

4、粉碎箱内无存料，无死角易于拆洗、消毒，更换品种方便，符合GMP要求、�/p>

5、低温无介质粉碎，尤其适合于低熔点、热敏性、含糖份及挥发性物料的粉碎、�/p>

6、对易燃、易爆的物料可用惰性气体作介质实现全封闭粉碎，惰性气体循环使用，损耗极低、�/p>

7�?/span>粉碎粒度范围广，成品粒径�?｝�/span>180um范围任调；机型全，产�?｝�/span>3000kg/h机型任选、�/span>

8�?/span>负压生产，无粉尘污染，环境优良、�/span>

9�?/span>自动化程度高，稳定性强，操作简便、�/span>

三、应用领域：

广泛应用于化工、矿业、磨料、耐火材料、电池材料、冶金、建材、制药、陶瓷、食品、农药、饲料、新材料、环保等行业和各种干粉类物料的超细粉碎、打散及颗粒整形等、�/p>

坚硬类物料：石英砂、石榴石、碳化硅

JSDL系列能超细粉碎石英砂、石榴石等莫氏硬度在7以上的坚硬物料，其低温粉碎、高纯操作和高的加工光洁度以及机器易清洗的特点，使气流磨系列理想地用于上述物料的精细粉碎，根据气流分级的原理，可根据用户的需求配�?-3个分级机机头，一次性收�?�?个成品段、�/p>

磨料、耐火材料及热敏材斘�/strong>

JSDL系列在超音速气流下操作能超细加工莫氏硬度七级以上的坚硬物料，流化床粉碎及立式涡轮分级机的应用，使设备的磨损极小。分级轮转速可调节，粉碎参数可优化选择，多分级机组合后可一次完成几个粒度段的窄带分级。典型产品有：金属硅、金刚石、碳化硅、金刚砂、铝钒土、碳化硼、碳化钨、特种陶瓷等、�/p>

四、工艺流程图９�/p>

带旋风收集器:（针对比重较轻，产量较高物料（�/p>

单机：（针对比重较高，产量较低物斘�span style="line-height: 1.5">（�/span>

气流粉碎分级机：（针对需要多种成品的物料（�/p>

氮气保护气流磨：（针对易燃易爆物料）

五、流化床式气流磨技术参数：

型号/参数	JSM-Q-3	JSM-Q-6	JSM-Q-10	JSM-Q-20	JSM-Q-40	JSM-Q-60	JSM-Q-120
入料粒度（mm（�/td>	�?	�?	�?	�?	�?	�?	�?
成品粒度（μm）可谂�/td>	1-150	1-150	1-150	1-150	1-150	1-150	1-150
成品产量（kg/h（�/td>	1-30	20-100	50-300	100-1000	300-2000	500-3500	800-6000
空气耗量（m3/min（�/td>	3	6	10	20	40	60	120
空气压力（MPa（�/td>	�?.8	�?.8	�?.8	�?.8	�?.8	�?.8	�?.8
装机功率（kw)	�?7.5	�?3	�?5	�?59	�?00	�?40	�?30
