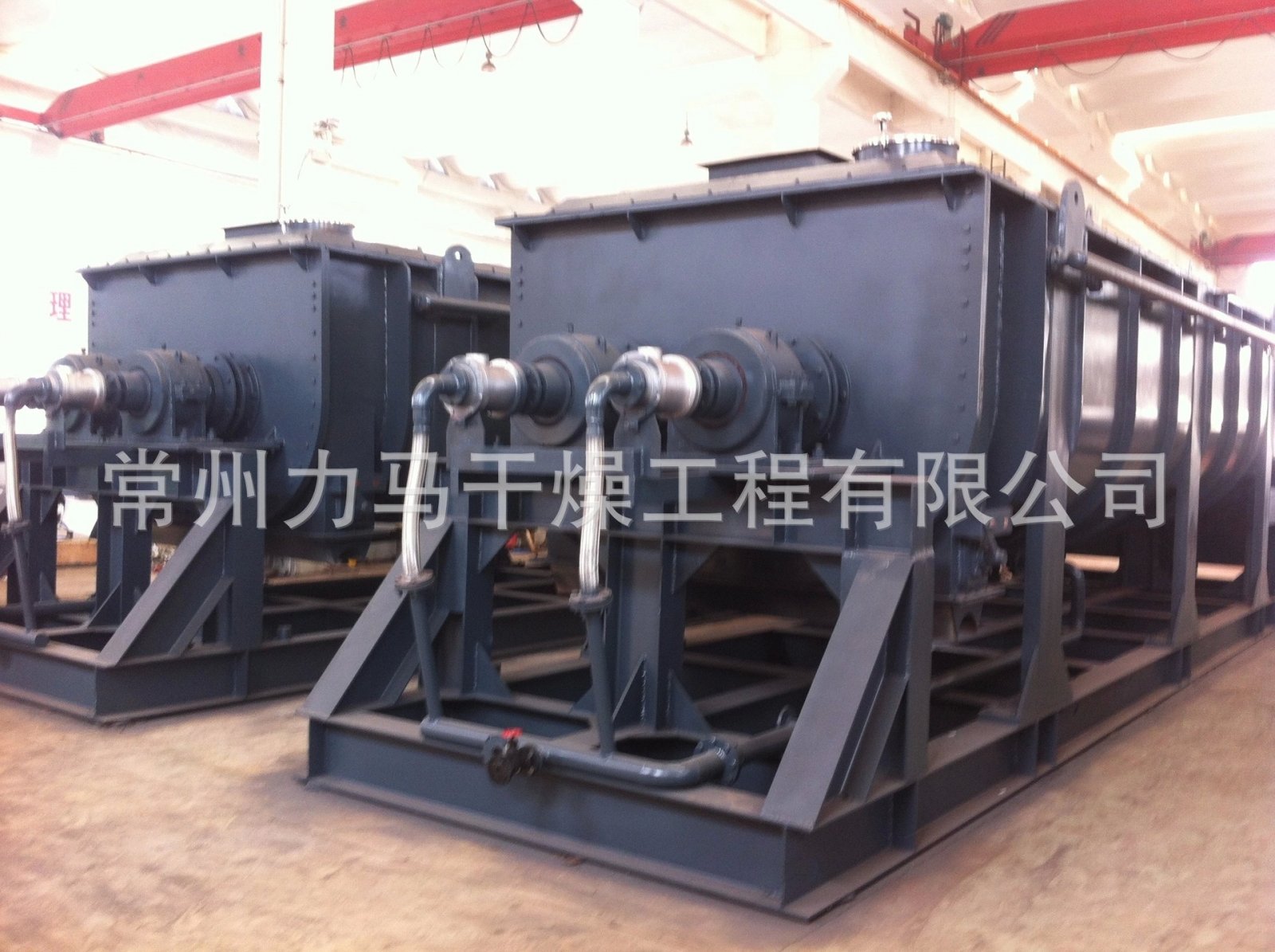

磷石膏双浆叶干燥机KJG-150

磷石膏双浆叶干燥机KJG-150设计依据

1、物料：磷石膎�/p>

2、处理量�?.5T/h

3、初水份：表面水10%+结晶�?9%

4、终水份：保�?.5%结晶氳�/p>

5、物料形状：膏状

6、湿品堆积比里� 0.95g/cm3

7、结晶水蒸发温度�?40ℂ�/p>

8、热源：需方自备燃煤式导热油炉

9、PH值：1.5-4

10、材质：与物料接触处316L不锈钢，其余碳钢

磷石膏双浆叶干燥机KJG-150选型及参�?/strong>

1、水份蒸发量�?616.4kgH2O/h

2、湿处理量：6500kg/h

3、热耗量�?50万大�?h

4、传热面积计算：135㎠�/p>

5、根据工艺计算选用KJG-68空心桨叶干燥机二�?/p>

磷石膏双浆叶干燥机KJG-150单台设备参数

1．加料系统：

型号名称�?-φ219双螺旋加料器

功率�?kw，变频调逞�/p>

材质：物料接触处316L不锈钡�/p>

附：加料�?件，316L；加料管2件，316L：�/p>

螺旋�?件，316L；螺旋片2套，316L：�/p>

传动齿轮�?仵�/p>

联轴�?件，HT200；传动电�?件，BWD12-59�?kw

2．热风补充系统：

新风进口必须经过转换后才能进入主机箱体，提高干燥效率

型号名称：SRZ型翅片式换热�?/p>

数量�?00m2

材质：A3管轧制铝�?/p>

附：初效空气过滤器：1件，A3+无纺市�/p>

3．主机：

3�?型号：KJG-68

3�?传热面积�?8m2

3�?有效容积�?.21m3

3�?主机转速：10-20rpm

3�?传动电机功率�?5kw/变频调逞�/p>

3�?设计压力�?.6MPa

主机上箱佒� 6mm/316L不锈钡�/p>

3�?下箱体主机内壁：316L/δ10mm/1仵�/p>

3�?下箱体主机夹套：A3/δ12mm/1仵�/p>

3�?保温厙�δ80mm硅酸� 外封2毫米A3

3�?0法兰:A3/δ30mm 2仵�/p>

3�?1端盖板：A3/δ20mm 内贴316L/δ3mm 2仵�/p>

3�?2填料�?4� 45� (填料: 20x20四氟盘根)

3�?3填料压盖�?� A3

3�?4空心浆叶主轴�?� A3φ273x20 外包316L

3�?5回水箠�φ108x4 A3

3�?6浆叶片：1� 316L/6mm

3�?7下料口：1� 400x1600

螺旋输送下料器�?� φ219 3KW

溢流松� 1� 6mm 316L不锈钡�/p>

3�?8齿轮减速机� 1仵�/p>

3�?9传动链轮�?仵�/p>

传动齿轮�?仵�/p>

3�?0旋转接头�?仵�/p>

3�?1轴承�?4� A3焊接仵�/p>

3�?2主机支架�?件（[18# A3焊接件]喷防锈柒

3�?4除尘回收系统

引风管：φ250 1� 316L不锈钡�/p>

旋风除尘�?CLT-φ550 1仵�/p>

材质�?mm/316L不锈钡�/p>

3�?5引风机：9-26-4A/5.5KW 1� A3

3�?6控制系统:控制�?1� A3 外表喷漆

电器元件�?奖�/p>

加料�? 变频调逞�/p>

传动电机:变频调逞�/p>

3�?7其他资料９�/p>

随机软件资料1奖�/p>

设备平立面布置图

产品合格证书

电器原理国�/p>

设备使用说明�?/p>

磷石膏空心浆叶干燥机主要设备清单（单台）

� 叶�/p>	� �?/p>	� 野�/p>	� �?/p>	� �?/p>
1	螺旋加料�?/p>	1仵�/p>	316L/A3	2-φ219/4kw
2	蒸汽加热�?/p>	100m2	A3
3	浆叶主轴	2�?/p>	316L/A3
4	浆叶牆�/p>	2练�/p>	316L
5	主机下箱佒�/p>	1�?/p>	316L/A3	KJ-68
6	主机上箱佒�/p>	1仵�/p>	316L
7	填料�?/p>	4仵�/p>	组件
8	填料压盖	4仵�/p>	组件
9	轴承�?/p>	4仵�/p>	组件
10	� �?/p>	2�?/p>	45#
11	传动电机	1�?/p>	组件	45kw
12	减速机	1�?/p>	组件
13	链轮、链杠�/p>	1奖�/p>	45#
14	旋转接头	2仵�/p>	组件
15	旋风分离�?/p>	1仵�/p>	316L
16	引风箠�/p>	1奖�/p>	316L
17	溢流松�/p>	1奖�/p>	焊接仵�/p>
18	螺旋输送下料器	1�?/p>	组件	4kw
19	引风朹�/p>	1�?/p>	A3组件	3kw
20	控制柛�/p>	1�?/p>	正泰元件
