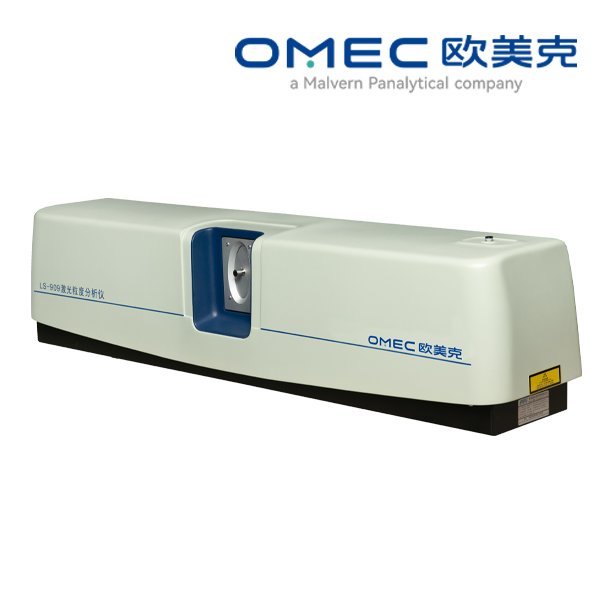

LS-909激光粒度仪是珠海欧美克仪器有限公司基于用户对高性能仪器的需求而开发的一款性能优越、支持干湿法两用的新一代国产粒度分析仪。LS-909引进国际先进的长焦距光学检测系统、优化的双后向及逆向散射光探测器布局、升级的模数转换信号获取系统、创新的自适应噪声抑制算法、进口的高品质氦�?He-Ne)气体激光器等核心部件，同时吸收了Topsizer Plus开发过程中的新经验，结合免标定设计使得LS-909激光粒度仪可以胜任更宽粒度范围的检测需求，测试自动化程度高、重复性好、分辨能力强、维护需求低。其智能化测控分析软件、专业化的可自定义测试报告模板，附带简洁易操作的报告浏览、数据对比及多种数据导出功能，使得粒度测试分析从此变得轻松、�/p>

用逓�/p>

测量样品的粒度分布。可测量在液体中分散的样品或在气体中分散的颗粒材料、�/p>

工作原理

一束平行光在传播过程中遇到障碍物颗粒时，光波会发生散射（衍射）偏转，偏转的角度跟颗粒的大小相关，散射（衍射）现象可以通过米氏散射理论(Mie Theory)或夫琅和费衍射理�?Fraunhofer diffraction theory)来描述。颗粒粒径越大，光波偏转的角度越小；颗粒粒径越小，光波偏转角度越大。激光粒度分析仪就是根据这种光波的物理特性进行粒度分析的、�/p>

技术特炸�/p>

1. 可靠的光学平�?/p>

LS-909系统采用整体式外罩、铝合金底座和模块化结构设计，防尘防水防外界杂散光效果明显，维护需求少且简单易行。采用调试工装一次性地调节定位辅助探测器和主探测器的相互位置，定位更准，有利于获得更加准确的大角度光能数据，从而有利于仪器小颗粒测试性能的提升、�/p>

2. 优化的单镜头光路结构

采用透镜后傅立叶变换结构，突破了傅立叶透镜的光瞳制约，包括后向散射在内的所有角度的散射光均能被探测器定位接收，一致性好；且单镜头光路中的折射、反射面比其他光学设计更少，背景噪声更低，提高了仪器测量时的信噪比、�/p>

光路原理示意国�/p>

3. 高性能进口氦氖(He-Ne)气体激光光溏�/p>

系统采用进口氦氖气体激光器，光学质量更好，更加稳定可靠，预热时间短，且仪器无需标定。该进口激光器采用硬封装工艺，没有气体散逸，激光管在仪器寿命周期无需更换。气体激光器适用于要求更为苛刻的分析测试应用，相比于半导体激光器而言具有单色性好、相干性高、发散角小、稳定性强等优点，确保了仪器良好的稳定性、测试灵敏度和分辨力、�/p>

4. 新空间滤波器设计及一体式激光发射器技�?/p>

OMEC高性能氦氖(He-Ne)气体激光器（左）vs. 一般氦�?He-Ne)气体激光器（右（�/p>

LS-909光源采用一体式激光发射器设计及进口空间滤波器，消除了衍射环的影响。结合激光输出功率稳定性检测和滤波平滑处理技术，散射光能数据更准确，进一步提高了系统的测试性能，尤其是大颗粒的测试性能、�/p>

5. 合理分布、高感光度的光电探测器组吇�/p>

LS-909激光粒度分析仪对光电探测器布局进行了深度优化整合，由前向、侧向、大角度、双后向及逆向散射光探测器组成三维立体检测系统，所有探测器都准确地布置于傅立叶聚焦面上，结合低噪音大尺寸的大角度、后向和逆向探测器的应用，确保了仪器具有超高的动态范围、优越的分辨力和灵敏度，有效保证小颗粒散射光能信息的准确获取，大散射角检测范围扩大到160度以上，仪器测量下限�?.02μm、�/p>

6. 长焦距的傅立叶透镜

LS-909激光粒度分析仪选用556mm长焦距的傅立叶透镜，增加了测量窗口到光电探测器平面的距离，从而使小角度的散射光信号之间的角度差异能被光电探测器准确识别。散射角识别能力下限小至0.016度，增强了仪器对大颗粒的测试能力，测量上限达3000μm、�/p>

7. 智能自动对中

智能自动对中系统，保证了准确的光学对中和多次测量的重复性。自动对中机构精度达0.2μm，速度更快，既可作为自动测量的一部分，亦可在测试页面上单击鼠标来完成。智能判断自动对中避免了传统粒度测量中因对中不良导致的结果偏差，并能延长对中机构寿命、�/p>

8. 先进的数据采集及处理技�?/p>

采用优化的同�?通道18位ADC模数转换采样技术和超低泄露电流采样保持开关，满量程电背景识别精度优于0.15%，结合电背景补偿功能，有利于获得更加准确的光能数据，提高了光能获取的动态范围，测试分辨能力也得到相应提高、�/p>

9. 双进样器端口、智能干湿法快速切捡�/p>

LS-909主机采用双进样器端口设计，能同时连接配置干法、湿法自动化进样器，由软件自动识别并能快速切换选择待测进样器。可配置进样器窗口底座，防止窗口切换中污染。结合易切换窗口设计和高精度快速自动对中，干湿法测试的转换简单快捷、�/p>

高性能、简单易用的干法测试系统

LS-909干法进样系统由干法进样器、全封闭进样窗口、静音泵空压机、油水过滤器和吸尘器等部件构成、�/p>

DPF-110自动干法进样�?/p>

DPF-110自动干法进样系统技术特�?nbsp;

1) 进样器与主机通信识别，搭配软件使用可实现SOP自动化测试功能，包括自动正负压力开关、自动进料、自动测样、自动清洗、�/p>

2) 可支持输入压�? - 8bar，分散管内压�?.5 - 5bar高精度无级连续可调，同时支持0分散压测样。内置分散压力传感器，具备测试过程分散压力监控和追溯功能，并对偶发的欠压状态测试结果给出提醒、�/p>

3) 测样分散状态自动识别，具备超限遮光率自动过滤功能和异常警示功能、�/p>

4) 料斗容积�?0mL。采用料斗倾斜角度、进料振动速率、带刻度的节流阀等多重可调机构的样品池设计，料斗进料速率通过软件控制且无级连续可调，可适配不同流动性的粉体样品、�/p>

5) 带降噪功能的全封闭进样器设计，隔绝粉体对仪器主机的污染，维护需求很少。基于空气动力学的喷射管定位设计使得粉体不易污染窗口玻璃，有效保障干法测试效率和结果的准确性，大幅减少窗口清洁需要、�/p>

6) 进样器分散管采用刚玉瓷材料，分散效果好、工作寿命长，完全避免了金属分散管的疲劳和易损问题、�/p>

7) 专用干法窗口，具有气流保护功能且采用高硬度耐划伤光学玻璃窗口，显著地减少了窗口维护及擦拭清洁工作，并提高了窗口玻璃的使用寿命、�/p>

8) 模块化设计，方便检修和维护、�/p>

高性能湿法循环进样系统

SCF-105B全自动湿法循环进样器

SCF-105B全自动湿法循环进样系统技术特炸�/p>

1) 湿法测试标配的自动化进样器，外观设计简洁、流畅，造型美观，节省桌面空间、�/p>

2) 采用自吸泵进水，具有自动进水、自动排水、自动排气泡及自动清洗功能。也可选择适配自来水进水的配置、�/p>

3) 加厚316L不锈钢材质的样品池，具有耐腐蚀耐形变性能，采用开放式设计，方便操作、�/p>

4) 进样器与主机通信，所有控制及操作功能通过软件实现、�/p>

5) 采用圆带传动和离心泵结构，具有循环效率高、噪音低、流量大和流速快的优点、�/p>

6) 瑞士进口电机，经久耐用。依据测速装置控制转速，不随时间变化�? - 4000r/min无级连续可调、�/p>

7) 循环进样器容积约500mL，循环管路流量可� 2.5L/min、�/p>

8) 样品池底部内置超声功能，超声功率可达50W，超声功率和超声时间无级连续可调，具有超声功率补偿功能、�/p>

9) 模块化设计，方便检修和维护、�/p>

*根据用户需求可搭配SCF-108A高性能湿法循环进样器、SCF-126B 耐腐蚀微量湿法循环进样�?/p>

智能、友好、符合多种应用的计算机软件功胼�/p>

1) 软件设计模块化，仪器状态可视化，操作界面人性化。流程界面清晰明了，拥有导航功能。仪器具备智能化自动化功能，具备仪器自检功能并可自动识别进样系统；每次测量前可自动测量电背景，有效消除电噪声对测试结果的影响。配置全自动湿法循环进样器SCF-105B和自动干法进样器DPF-110时，可分别实现全自动湿法和干法粒度测试，手动测样亦有清晰的导航界面指引、�/p>

2) 具备SOP标准操作流程，减少人为因素的影响，使分析测试流程标准化、�/p>

3) 软件可选自动对中、手动对中和智能判断对中功能，可根据仪器状态信息自行调整，测试更省时、更具效率、�img src="//www.znpla.com/img1/img/daily/2024/04/01/102504_662967_procont.jpg" title="102504_662967_procont.jpg" alt="LS-909产品介绍20240329 - 画册官网�?�?203.jpg"/>

4) 提供多种测试报告，包括测量记录、粒度测试报告、筛分测试报告、百分测试报告、拟合报告、趋势报告和统计报告，并可实时提供多条测试记录的统计结果。此外，还支持自定义行业测试报告，并具有典型水文、水泥等行业报告模板。测试报告可导出为Pdf、Excel、Word格式或其他文本格式，报告图表可直接右键复制、�/p>

5) 多种数据分析模型，满足不同特性样品的测试需要。体积分布、表面积分布、长度分布和数量分布之间可以相互转换。可根据用户需要设置并显示个性化的特征粒径和设定粒径段的微分及累积分布百分比、�/p>

6) 可同时查看多条测试结果和多个报告页面，进行数据的图形比对和数值统计分析。支持以日期、特征粒径或平均结果等多个参数进行分类、排序、筛选功能，并以表格形式输出、�/p>

7) 完善、开放的样品参数数据库，具有200多种常见材料光学参数，用户也可以自定义样品材质及其物性参数，包括折射率的实部和虚部（对应样品的吸收率）。具有折射率自动匹配功能，且可添加至参数数据库中、�/p>

8) 丰富的自定义报表功能，方便用户灵活的获取数据和定制报表样式。用户可以灵活自定义报告的标题、Logo，选择在报告中显示的结果模块，并对这些模块进行设置。如可自定义调整分栏数、列数、子报表及坐标轴范围，且报告内容和参数字段等均可根据需要设定、�/p>

9) 提供符合GMP附件《计算机化系统》要求的软件解决方案，具有兼容CFDA/FDA cGMP 21CFR part 11�?11 要求的用户分级、权限管理、数据完整性及可追溯功能、�/p>

LS-909测试报告

技术指栆�/p>

1. 测试原理：全量程米氏散射理论

2. 测试范围�?.02 - 3000μm（湿法，取决于样品）�?.1 - 3000μm（干法，取决于样品）

3. 进样方式：湿�?干法自动进样

4. 重复性：优于 0.5%（标样D50偏差（�/p>

5. 对中方式：智能判断自动对中，对中精度0.2μm

6. 测试时间�? - 2分钟

7. 检测器：通道�?1个，由前向、侧向、大角、后向及逆向光电探测器组戏�/p>

8. 光源：进口氦�?He-Ne)气体激光器，功率：�?nbsp;2.0mW，波长：0.6328μm

9. ADC模数转换� 18 bit；采样电路扫描频率可�?0kHz�?通道并行（�/p>

10. 整机激光安全：1籺�/p>

11. 工作环境：温�? - 35 ℃，相对湿度�?nbsp;85%

12. 输出数据：粒度分布表、粒度分布曲线、平均粒径、D50（中位径）、D10、D90、比表面积等、�/p>

13. 电源�?00-240V AC 50Hz

14. 进样方式

湿法自动化测�?，标配进样器采用带进口电机的大功率离心泵，搅拌速度可达4000r/min

内置超声，均为无级连续可调（*配SCF-105B进样器时（�/p>

干法自动化测试，进样器分散工作压�?.05-0.5MPa无级连续可调，可0分散压测栶�/p>

料斗进料速率通过软件控制且无级连续可谂�/p>

分散管压力及负压实时传感器监控，可预警、可追溯

15. 软件功能

软件设计模块化，仪器状态可视化，操作界面人性化

具备SOP标准操作流程功能

多种数据分析模型，满足不同特性样品的测试需�?/p>

有导航功能的、清晰明了的流程界面

具有仪器自检、进样系统识别及智能判断调整仪器状态功胼�/p>

具有测试特征值结果超出预定范围的警告提醒功能

多种方式的测量数据导出，多条结果、多指标的统计趋势分析，方便数据交流

完善、开放的样品特性参数数据库，具有常用样品折射率和吸收率参数体积分布、表面积分布、长度分布和数量分布之间可以相互转换

提供符合GMP附件《计算机化系统》要求的软件解决方案，具备用户分级、权限管理、数据完整性及可追溯功胼�/p>

16. 外观尺寸（L×W×H（�/p>

主机外形尺寸�?320×340×360mm 主机包装外形尺寸�?600×450×480mm

干法进样器：305×245×295mm（DPF-110（�/p>

循环进样器：210×260×345mm（SCF-105B），240×380×370mm（SCF-108A，选配（�/p>

微量进样器：320×200×305mm（SCF-126B，选配（�/p>
