一.机器使用范围

本机主要适用于矿�?建材.化工.电力.冶金等行�?破碎抗压强度不超�?50兆帕的矿石及石灰�?煤渣,焦炭,煤等,本机不宜于表面水份于8~10%的矿石或粘性物料的破碎.

�?主要技术参�?/strong>

转子直径×转子宽度 1280×1400mm

进料口尺� 1430×400mm

**进料粒度 350mm

生产能力 95�?45t/h

电动� y315L2-6 132kw 980r/min

出料粒度 20�?0mm

主轴转� 508r/min

重量(不包括电�? 18579kg

外形尺寸(不包括电�? 2440×1580×2780mm

�?结构与工作原琅�/strong>

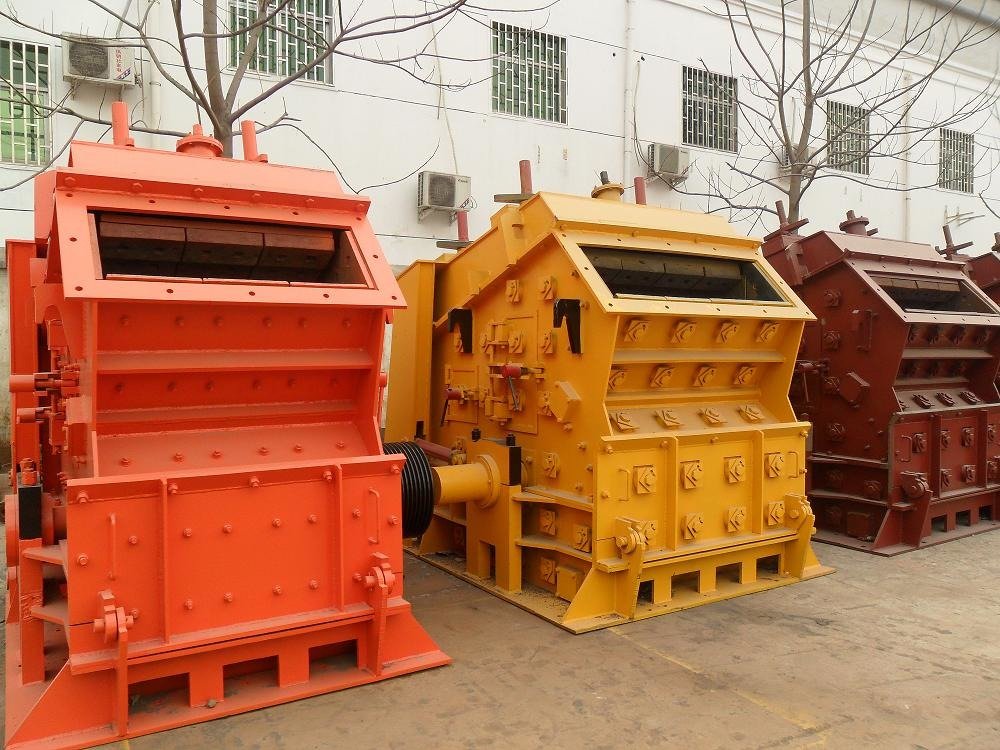

本机主要有底�?中箱�?后上�?转子.棘轮翻盖开启装置等零部件组�?

本机工作时间,电动机通过三角皮带带动转子�?物料即由于旋转转子上的板锤的高速冲击而破�?然后又从反击面上弹回到板锤作用区重新破碎,这个过程反复进行,直到物料破碎至所需粒度,物料从进口的第破碎腔,再进入第二破碎腔,当破碎后的矿石粒度小于锤头与反击板之间的缝隙�?就从机内下部排出,即为破碎后的产品.

�?安装说明

本机系由制造厂装配后成台供�?当用户收到本机后,应对本机进行检�?以便流水作业除在运输过程中可能产生的弊病.

本说明书仅包括破碎机的特殊安装说�?其余可按一般机器通用安装规程进行安装.安装破碎机的现场,需有起重设�?以便机器安装,修理使用,其起重设�?起重设备按表一选择:

机器安装

(1) 破碎机必须安装在稳固的钢筋混凝土基础�?

(2) 基础高度.深度和面积大小应该按土质条件,单独进行计算.机器的安装尺度可参考基础国�/strong>

(3) 基础下部应有足够的空�?以便安装运输设备和设备检�?/strong>

(4) 为了减小振动,本机基础之间应填以吸振材斘�/strong>

(5) 本机可以安装于钢架上

(6) 本机出厂�?机器传动装置在右�?根据现场具体情况允许传动设置在左�?但基础亦作相应的变�?

�?使用须知

(一)启动前准备工佛�/strong>

1检查轴承内是否有适量的润滑油

2检查各活动关节处是否有卡住现象,并涂上适量润滑�?

3检查所有的紧固件是否完全紧囹�/strong>

4检查机体内是否有不易破碎的杂物

5检查反击衬板与转子板锤之间间隙是否达到要求

6用手转动转子观察是否正常,板锤与其它零件不得有碰伤现象

(�?破碎机的启动

1.经检�?证明机器格各部分情况正常,方可启动

2如启动后发现不正常现象时,则应立即停止启动.,必须查明原因,并消除之,方可启动.

(�?给料

本机必需采用送料装置均匀连续给料,并使破碎料均匀的分布于转子工作部分的全长上,这样即保证生产能力又可避免堵料和闷车现象.延长机器的使用寿呼�/strong>

送料装置电气控制系统应与破碎机的电气控制系统联锁.当破碎机超负荷时,输送带便可率先自动切断电源,停止给料.

�?排料间隙的调敳�/strong>

当用户须要调整排料间�?可通过间隙调整装置来调整排料间�?调整�?首先松动螺杆�?随后转动长螺�?到调整到符合要求�?拧紧螺杆�?

间隙大小情况,可以通过打开机架上侧墙门进和地观�?

用户必须特别注意,以上这些工作必须在停机后进行,以免发生意外事故

(�?.破碎机停朹�/strong>

每次停机前应停止送料工作,待破碎腔内的物料完全破碎�?方可切断电源停机

�?维护和保兺�/strong>

为保证本机的正常工作和延长机器的使用寿命,用户应对该机进行经常的维护和保养.

(一).检�?/strong>

1.机器运转点平�?当机器振动量突然增加�?应立即停车查检原因消除乊�/strong>

2.在正常情况下,轴承的温度不应超�?5摄氏�?**温度不超�?0摄氏�?如超�?0摄氏度时,应立即停�?查明原因消除�?

3板锤磨损达到极限标志时应调头使用或及时吏�?如图一所礹�/strong>

4装配或更换板锤后,必须保持转子平衡,静平衡不不得超过0.25kg.m

5当机架衬板磨损后,应及时更�?以免磨损机壳.

6每次开机前需检查反有螺栓和紧固状�?

(�?后上盖启�?/strong>

当要架衬板，反击衬板，板锤等易损件磨损后需更换时，或机器发生故障需要消除时，采用棘轮装置启闭后上盖，进行更换和检修．

１开�?/strong>

在开启后盖之前，应先拧紧螺母和螺栓，然持在上盖支臂下端放好垫块（见图二）

开启时,需二人同时操作,扳动棘能装置,上盖即徐徐开�?当开启接近终点时下端垫块应预先接触支臂下端斜�?以保证安全牢�?(见图�?

2关闭

在完成更换或检修后.转动在棘能装置上的小手柄�?人之间同时操�?能徐徐关闭后关上�?在关闭后盖之�?关闭表面需要彻底清�?见图�?

�?启闭和关闭时严禁在上盖运动两个方向有人存�?开启结束时必须在支支臂下部垫好垫块,并保证牢固可�?*安全后方可进行其它工�?

�?润滑

1经常驻注意和及时做好摩擦面的润滑工作

2本机后采用的润滑�?应根据机器使用的地点,气温等条件来决定,一般可采用钙一钠基润滑沸�/strong>

每工作八时间后往轴承内加注润滑油一�?每三个月更换一次润滑脂一�?换油时应用洁净汽油或煤油仔细地清洁轴承,加入轴承座内的润滑脂为容积的50%左右

(�?.可能发生的故障和消除方法

可能会发生的故障

故障原因

消除方法重新安装锤子,转子进行平衡调正

振动量骤然增功�/strong>

更换或装配板锤时,转子未很好地平衡

重新安装锤子,转子进行平衡调正

出料过大

由于衬板或板锤磨损过�?引起站隙过大

通过调整前后反击架间隙或更换衬板的板锣�/strong>

机器内部产生的敲击声

1不能破碎的物料进入机器内�?/strong>

2衬板紧固件松�?锤撞击的衬板三�/strong>

3锤和其它零件断裂

1停车后清理破碎腔

2检查衬板的紧固情况及锤现衬板之间的间隙

3更换断裂仵�/strong>

轴承温度过高

1润滑脂过多或不足

2润滑脂脏池�/strong>

3轴承损坏

4检查润滑脂是否适量

5清洗轴承后更换润滑脂

6更换轴承
