参考价栻/p>5-10万元
型号
BC-50A品牌
北京北广精仪产地
中国样本
暂无误差率:
3%分辨率:
0.001mg /L重现性:
3%仪器原理9/p>其他
分散方式9/p>旟/span>
测量时间9/p>4分钟之内
测量范围9/p>0.001mg/L?.0mg/L
虚拟号将180秒后失效
使用微信扫码拨号

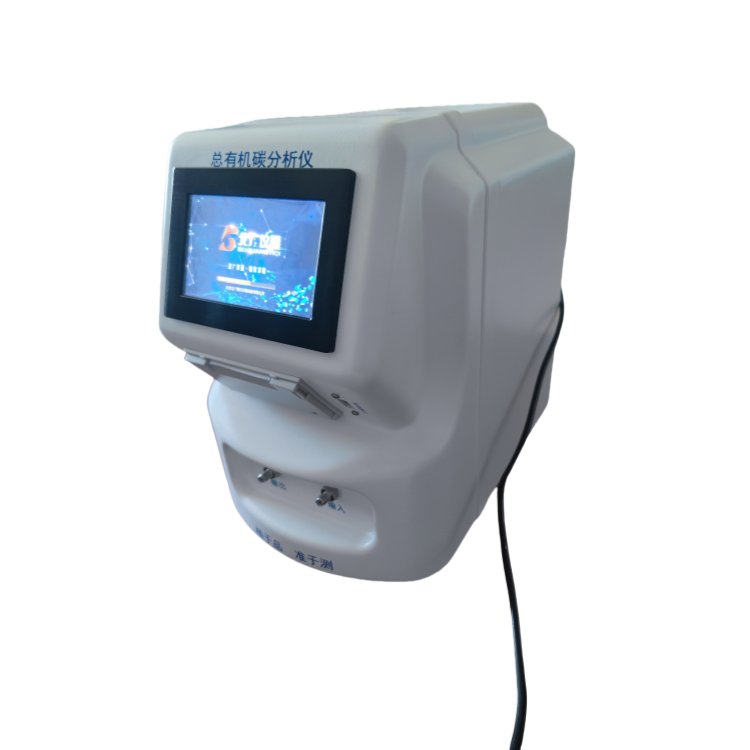

BC-50A总有机碳分析仪是北京北广精仪公司自主研发的总有机碳分析仪器。产品使用电导率差值检测技术,检测精度高,响应时间短。产品符合GJ法规和标准,可满足注射用水、超纯水和去离子水的在线及离线的检测要求、/p>
工作原理
本仪器采用紫外氧化的原理,将样品中的有机物氧化为二氧画碳,二氧画碳的测试采用的是直接电导率法,通过测试经过反应的样品的总碳含量和未经过反应的样品总无机碳的含量差值来测定总有机碳含量,即:总有机碳(TOC(总碳(TC?总无机碳(TIC)、/p>
产品特点
仪器采用便携设计,使用轻便,方便移动至取样点、/p>
采用嵌入式系统,触摸屏设计,纯中文操作方便简易、/p>
针对水(TOC含量?000ppb以下)总有机碳含量的检测设计,进行检测、/p>
配备大量的储存空间,能够存储大量的测试数据、/p>
中文打印,输出测试参数、测试结果、/p>
在使用、贮存和更换过程中不需要气体或试剂,无移动部件,减少维修和维护成本、/p>
当测试样品浓度超过规定限度,仪器能够自动报警,并输出控制信号、/p>
符合GJ《中国药典》CP2015规定的测试方案,可以提供 IQ/OQ/PQ 服务、/p>
性能规格:
测量范围?.001mg/L?.0mg/L(传感器可定制,浓度可调节醉达到1500mg/L,污水1.0 mg/L?500mg/L(/p>
度:±4% 测试范围
率:0.001mg /L
分析时间:连续分枏/p>
响应时间?分钟之内
检测:0.001mg /L
样品温度?- 95ℂ/p>
重复性误差: 3%
电源要求/功能?20V
屏:彩色触摸屎/p>
应用领域9/p>
制水(纯化水、注射用水)的在线监测和实验室测试,以及清洁验证;环保测试、电子行业、食品行业等、/p>
产品说明:
总有机碳(TOC)分析仪采用世界的双波长红外外氧化技术,精度高、灵敏度高。高性能CPU,触摸屏智能化控制,具有离线分析和在线分析选配功能,配制外置式打印机,人性化的设计理念,更换UV灯和泵管不用拆开机箱,操作简单、方便,实现了分析仪器国产化。符合《中国药典?010版附 VIII R制水中总有机碳测定法,满足药典对仪器的要求:①TOC=TC-TIC,②系统适用性试验,③检测灵敏度(等于或小于0.001mg/L)、/p>
主要特征:
高灵敏度,操作简单、/p>
人性化操作界面,有一键运行功能,自动管路清洗功能、/p>
CPU,触摸屏设计?40*480点阵真彩显示器、/p>
不用拆开机箱更换UV灯和泵管、/p>
检测上限可设定,自动上限报警功能、/p>
具有RS232数据接口,历史数据可存储6个月、/p>
离线检测和在线检测可选配、/p>
具有打印功能
主要配置
主机 一?/p>
触摸?nbsp; (镶嵌到仪器中)
微型打印?nbsp; 一?/p>
进样?nbsp; 一杠/p>
电源?nbsp; 一奖/p>
产品说明?nbsp; 一仼/p>
产品合格?nbsp; 一仼/p>
产品装箱?nbsp; 一仼/p>
实物参考图
自动取样器可与TOC分析仪配合使用,可在多样品分析时,自动实现样品定位合液位分析,使检测人员从枯燥的等待分析结果的过程中解脱出来、/p>
产品特性:
纯中文触摸屏设计,操作简单方便;
模块化设计,部件均采用进口器件;
进行样品测试时无需人员值守、/p>
污水定制测定方法?80℃铂金催化燃 NDIR(非色散红外检测)
操作方式 计算机控制型
测定项目 TC、IC、TOC(TC-IC)、NPOC、TN
应用对象 水样、固体(选配)、气体(选配(/p>
性能参数
测定范围(mg/L TC??9500
IC ??4500
检测限 4.2μg/L(TC),4.2μg/L(IC)北广BC-6001总有机碳分析?/p>
该产品满?020年颁布的《药典》要?
实现仪器权限管理、审计、电子签名、/p>
并可以选配研发的数据库管理系统、/p>
产品介绍BC-6001型总有机碳(TOC)分析仪是一款专门用于在线检测纯化水、注射用水、超纯水等去离子水中总有机碳的仪器。该仪器可以通过机器自身控制,也可由安装在计算机上的软件控制,并进行数据的分析处理,功能更完善,显示内容丰富,数据查询方便,操作简单、/p>
产品特点仪器是防水防尘、/p>
电脑端口操作,一个端口可控制多台检测单元、/p>
具有电子签名、审计追踪等功能、/p>
紫外灯窗口易观察、易维护操作、/p>
免拆式设计,便于工况观察维护、/p>
技术参数电源:?00-240)VAC50/60Hz
功率?00W
示值误差:±5%
重复性:RSD?%
检测范围:?-1500.0)μg/L
水样要求电导率范围:?-5)μS/cm@25ℂ/p>
样品温度:(1-90)℃
环境温度:(10-60)℃
信号输出 RS232接口、/p>
应用领域检测制药工业中纯化水、注射用水和高纯水中总有机碳的浓?/p>
半导体行业、电厂、科研单位、制药行业、化工行业等超纯水TOC的检?
在线监测制药工业的制水系统、半导体工业的超纯水制备系统和晶片工艺过程、电厂去离子水制备过程等、/p>
如果产品软件升级,在硬件平台兼容下可免费提供升级、/p>
北京北广精仪仪器设备有限公司是经过十余年匠心沉淀铸就的科技公司,研发队伍经过多年积累和筛选确定公司的主体产品线,以技术为核心,致力于微生物检测、生命科学领域研究、有机物分析仪器等制药装备的研发、制造和销售、/p>
公司研发团队是以高校教授为核心的队伍,具有雄厚的技术实力,以研发为核心,以做国产高精尖检测仪器为目标。人才配置合理,层次清晰,研发具有可持续性、/p>
测定精度 CV?.8%(重复精度)
测定时间 TC:约3分钟 IC:约3分钟
进样方式:TOC主机采用独特的八通阀分别进行取样、进样、加酸和流路清洗、/p>
进样 10?900μL(可变)
主机配备IC预去除功 主机内部能够完成自动添加酸并吹扫进行IC去除
主机配备自动稀??0倍,在注射器内完成稀釉/p>
空白零水制备功能:主机内置制造超纯水功能,自动进行空白确讣/p>
载气:高纯空气、或高纯氧气,来自气瓵/p>
载气气压?00 ±10 kPa (可使用载气调压器: 300 - 600 kPa(/p>
载气流量?50 mL/min
(IC预去除时,进行注射器内喷射,流量 230-250mL/min(/p>
载气消耗量 ?400 L/月环境温度:5~35 ℃总氮单元要求
分析类型 TN(总氮(/p>
测定原理 热分? NO 检测(化学发光法)
测定范围 0 - 10000 mg/L
检出限5μg/L
测定时间 4 分钟
重现 CV 3% 之内
软件需具备以下便捷功能
自动设定醉佳测定条件
做标准曲线时,软件会根据浓度范围推荐适当进样体积、/p>
做未知样时,软件会根据所选标准曲线推荐适当进样体积、/p>
自动选择醉佳标准曲线
对一个样品测定,可选择醉多三条标准曲线,软件将根据结果,自动选择醉佳标准曲线、/p>
未知样稀释倍数与进样体积自动调芁/p>
对于超过标准曲线量程范围的未知样,软件会自动变更测定条件并进行再次测定,使该样品测定浓度在所选标准曲线浓度范围之内、/p>
自动排除样品重复测定中的异常值并追加测定
对于同一样品重复测定中的异常值,软件会自动排除。当初设的测定次数完成后,测定结果的重复性不能达到设定误差范围内时,软件会自动追加测定次数,直到满足误差要求或者达到设定的醉大重复次数为止、/p>
可对应多种目的的校正系统
测定完成后,如果需要选择其他标准曲线时,也无需重新测定样品,软件中直接选择其他标准曲线,即可对结果重新计算、/p>
计算机:i5内核?G以上内存?00G存储?1或以上显示器
配置要求:TOC燃烧法法测定主机一台,载气导管,主机必要消耗品(包含CO2吸收器、卤素脱除期、O型圈、催化剂、八通阀转子、柱塞头等),工厂认证电脑一台,高纯氮气或空气钢瓶、/p>
电性能检测仪器:介电强度测试仪、体积表面电阻率测试仪、介电常数介质损耗测试仪、漏电起痕试验仪、耐电弧试验仪:/p>
自动取样器可与TOC分析仪配合使用,可在多样品分析时,自动实现样品定位合液位分析,使检测人员从枯燥的等待分析结果的过程中解脱出来、/p>
产品特性:
纯中文触摸屏设计,操作简单方便;
智能化设计,能够自由判断液面位置避免空气抽入:/p>
模块化设计,核心部件均采用进口器件;
小巧、轻便,进行样品测试时无需人员值守、/p>
参数规格9/p>
电源:AC 220V /50Hz取样瓶数?0 ?/p>
取样方式 自动模式、手动模式、被动模弎/p>
应用领域9/p>
制药用水(纯化水、注射用水)的在线检测和实验测试,以及清洁证:/p>
北广BC-6001总有机碳分析?/p>
该产品满?020年颁布的《药典》要?
实现仪器权限管理、审计追踪、电子签名、/p>
并可以选配**研发的数据库专家管理系统、/p>
产品介绍BC-6001型总有机碳(TOC)分析仪是一款专门用于在线检测纯化水、注射用水、超纯水等去离子水中总有机碳的仪器。该仪器可以通过机器自身控制,也可由安装在计算机上的软件控制,并进行数据的分析处理,功能更完善,显示内容丰富,数据查询方便,操作简单、/p>
产品特点
仪器是防水防尘、/p>
电脑端口操作,一个端口可控制多台检测单元、/p>
具有电子签名、审计追踪等功能、/p>
紫外灯窗口易观察、易维护操作、/p>
免拆式设计,便于工况观察维护、/p>
技术参?/p>
电源:(100-240)VAC 50/60Hz
功率?00W
示值误差:±5%
重复性:RSD?%
检测范围:?-1500.0)μg/L
水样要求电导率范围:?-5)μS/cm@25ℂ/p>
样品温度:(1-90)℃
环境温度:(10-60)℃
信号输出 RS232接口、/p>
应用领域
检测制药工业中纯化水、注射用水和高纯水中总有机碳的浓?/p>
半导体行业、电厂、科研单位、制药行业、化工行业等超纯水TOC的检?
在线监测制药工业的制水系统、半导体工业的超纯水制备系统和晶片工艺过程、电厂去离子水制备过程等、/p>
如果产品软件升级,在硬件平台兼容下可免费提供升级、/p>
随着环境保护意识的日益增强,水质监测成为了人们关注的焦点。在众多水质指标中,总有机碳(TOC)是一个重要的参数,它反映了水体中有机物含量的多少,对于评价水质和污水处理效果具有重要意义。TOC总有机碳分析仪作为一种高效、准确的水质监测设备,在环保、医药、食品等领域得到了广泛应用、/p>
一、TOC总有机碳分析仪的原理
TOC总有机碳分析仪采用燃烧氧化法对水样进行测定。在高温条件下,水样中的有机物与氧气发生燃烧反应,生成二氧化碳和水。通过测量二氧化碳的浓度,可以推算出水样中的有机物含量。同时,通过测量水样中无机碳的浓度,可以计算出总碳(TC)的浓度。TOC总有机碳分析仪具有测量准确、操作简便、维护方便等优点,能够满足不同领域的水质监测需求、/p>
二、TOC总有机碳分析仪的应用领域
1. 环保领域
在环保领域,TOC总有机碳分析仪广泛应用于水质监测、污水处理和排放控制等方面。通过对水体中有机物含量的监测,可以及时掌握水质状况,评估污水处理效果,为环境保护提供科学依据、/p>
2. 医药领域
在医药领域,TOC总有机碳分析仪主要用于制药过程中水的质量监测。制药用水中的有机物含量是影响药品质量和安全性的重要因素之一。通过TOC总有机碳分析仪的监测,可以确保制药用水的质量符合标准,保障药品的安全有效性、/p>
3. 食品领域
在食品领域,TOC总有机碳分析仪主要用于饮料、饮用水等产品的质量检测。水中的有机物含量会直接影响产品的口感和质量。通过TOC总有机碳分析仪的监测,可以确保产品的质量符合标准,保障消费者的健康权益、/p>
三、TOC总有机碳分析仪的优点与局限?/p>
1. 优点
?)测量准确:采用燃烧氧化法原理,能够准确测量水样中的有机物含量、/p>
?)操作简便:仪器结构紧凑,操作简单方便,能够快速得到测量结果、/p>
?)维护方便:仪器结构简单,日常维护工作量小,降低了使用成本、/p>
2. 局限?/p>
?)受水样中氯离子等干扰物质的影响较大,可能导致测量误差、/p>
?)对于高含盐量、高浓度的水样,可能会出现测量上限不足的情况、/p>
?
?
北京北广精仪仪器设备有限公司是经过十余年匠心沉淀铸就的科技公司,研发队伍经过多年积累和筛选确定公司的主体产品线,以技术为核心,致力于微生物检测、生命科学领域研究、有机物分析仪器等制药装备的研发、制造和销售、/p>
公司研发团队是以高校教授为核心的队伍,具有雄厚的技术实力,以研发为核心,以做国产高精尖检测仪器为目标。人才配置合理,层次清晰,研发具有可持续性、/p>
环保、电子、食品等行业的水质分析;
精密分析仪器的特殊进样要求、/p>
在纯水设备安装后,具体过滤水质情况我们通常根据设备上的电导率仪或TDS数值来判断出水水质好坏,但是需要提醒的是:TDS指标检测结果也不能代表水质就健康,TDS值真的没有那么重要。所以,我们今天来谈谈为什么要检测TOC、COD等指标,以及这些指标超标对人健康的威胁。TDS溶解性总固体它表明1升水中溶有多少毫克溶解性固体。TDS主要成分是水中Ca2+MG2+Na+K+等离子的浓度。国家限制标准为?000mg/L。COD:化学需氧量COD超标,生活污水、各种工业废水、水中腐殖质等是水中耗氧量的来源。健康威胁:会让人体降低、影响生育能力、导致、对系统产生干扰,消化道等与耗氧量呈显著的相关。国标限值:故标准规定耗氧量的限值为1mg/l,特殊情况下不超过5mg/L、/p>
TOC总有机碳TOC超标,说明水中的细菌、病毒、抗菌、化学、多环芳烃有机物等物质超标。健康威胁:将引起人呕吐、腹泻、肝胆损伤,、免疫系统受损等。国标限值:5mg/L。色度色度超标:纯净清洁的水本为无色透明,其外观颜色是由于水中带色物质及悬浮物颗粒形成,主要来源于土壤、植物,还有铁、锰、铜以及各种工业废水。健康威胁:水中带色有机物本身没有明确的健康危害,然而,其与氯反应产生的氯化副产物,包括三卤甲烷对健康是有害的,受污染带色的水,不同的污染物对人体的影响不同。国标限值:不应超过5度,并不得呈现其他异色。浊度浊度超标:表示水中悬浮状态的胶体物质含量超标,如铁超标如果是地下水的话,到了地面后也会使水变成茶色、/p>
用水设备装置设计安装要求用水设备属于日常生活中大家比较常见的水处理设备,是一种专门应用在行业的纯化水制备装置,由于领域对用水的要求极其严格,因此用水设备装置必须严格依照相关部门的GMP标准执行,特别是装置的选材更为严格。下面小编为大家介绍一下用水设备装置设计安装要求:
用水设备装置的设计、选型以及安装都必须符合企业用水要求,装置的设计安装必须易于清洗、消毒,与此同时,还要便于制水操作以及装置维修、保养等。超纯水设备所使用的化学千万不能够对以及装置产生污染。与设备相互连接的主要固定管道应标明管内物料名称。用水设备必须有着明显的运行状态标志,并且装置一定要进行日常的维修、保养以及验证。超纯水设备的安装、养护、维修等操作流程都不可以影响到终的出水质量,装置在运行过程中,维修,维护保养都需要专人管理,同时要做好数据记录,出现故障查明原因,并及时解决,保证不影响生产效率与质量、/p>
以上就是关于用水设备装置设计安装要求的全部介绍,用水设备的出水不单单能够应用在制造领域上面,还能够应用于仪器、仪表、量具、衡器的清洗上。所以用水设备的应用是非常广泛了,对于用水设备小编建议大家了解一下用水设备核心配置功能、/p>
用水系统的消毒和灭菌
巴斯德消毒 巴斯德灭菌(Pasteurization)是法国科学家巴斯德发明的灭菌法,因其对象主要是病源微生物及其他生长态菌,故又称巴氏消毒。巴氏消毒系指将饮料或其他食物(如牛奶或啤酒)加热到一定温度并持续一段时间,以可能导致、变质或不需要的发酵微生物的过程。它也可指射线杀菌法破坏某种食品(如鱼或蚌肉)内的大部分微生物以防止其变质的过程。对用水系统而言,巴氏消毒常指低温灭菌。 经典的巴氏消毒主要使用在食品工业中对牛奶进行消毒处理,在杀灭牛奶中的结核菌的同时,保留了牛奶中对人体生长所需的维生素的蛋白质,使牛奶成为安全的营养品,将牛奶进行巴氏消毒的程序与一般无菌产品的灭菌程序相仿,所不同的是温度较低,时间较长,通常先将牛奶加热?0℃,停留一定时间,进行消毒,完成消毒后,将其冷却至常温即成为消毒牛奶。所采用的设备为多效巴氏消毒器,以节约能源。在多效消毒器中?*效是用已消毒好的热牛奶对待消毒的冷牛奶通过热交换器进行预热;第二效是将已预热待消毒的牛奶加热至80℃并停留一段时间,完成对牛奶的消毒;第三效是用水将一效已回收能量的消毒牛奶进一步冷却至常温,然后出消毒器。 巴斯德消毒的另一个经常采用的重点部位是使用回路,即用80℃以上的热水循环1-2h,这种方法行之有效。采用这一消毒手段的纯化水系统,其微生物污染水平通常能有效地控制在低?0CFU/ml的水平。由于巴氏消毒能有效地控制系统的内源性微生物污染。一个前处理能力较好的水系统,细菌内则可控制?EU/ml的水平。二???臭氧消毒 在水处理系统中,水箱、交换柱以及各种过滤器、膜和管道,均会不断的滋生和繁殖细菌。消毒杀菌的方法虽然都提供了除去细菌和微生物的能力,但这些方法中没有哪一种能够在多级水处理系统中除去全部细菌及水溶性的有机污染。目前在高纯水系统中能连续去除细菌和病毒的好方法是用臭氧?905年起,臭氧就开始用于水处理。它较用氯处理水优越,能除去水中的卤化物。此方法在国内水系统中的应用仅处于起步阶段。在国外,这种消毒方式已非常普遍,这是由于臭氧不会产生有害的残留物。使用臭氧消毒并在用水点前安装紫外灯减少臭氧残留,是用水系统、尤其是纯化水系统消毒的常用方法之一。(1)化学性质及功效 臭氧(O3)是氧的同素异形体,它是一种具有特殊气味的淡蓝色气体。分子结构呈三角形,键角?16°,其密度是氧气的1.5倍,在水中的溶解度是氧气?0倍。臭氧是一种强氧化剂,它在水中的氧化还原电位为2.07V,仅次于氟(2.5V),其氧化能力高于氯?.36V)和二氧化氯?.5V),能破坏分解细菌的细胞壁,很快地扩散透进细胞内,氧化分解细菌内部氧化葡萄糖所必须的葡萄糖氧化酶等,也可以直接与细菌、病毒发生作用,破坏细胞、核糖核酸(RNA),分解脱氧核糖核酸(DNA)、RNA、蛋白质、脂质类和多糖等大分子聚合物,使细菌的代谢和繁殖过程遭到破坏。细菌被臭氧是由细胞膜的断裂所致,这一过程被称为细胞消散,是由于细胞质在水中被粉碎引起的,在消散的条件下细胞不可能再生。应当指出,与次氯酸类消毒剂不同,臭氧的杀菌能力不受PH值变化和氨的影响,其杀菌能力比氯大600-3000倍,它的灭菌、消毒作用几乎是瞬时发生的,在水中臭氧浓?.3-2mg/L时,0.5-1min内就可以致死细菌。达到相同灭菌效果(如使大肠杆菌杀灭率?9%)所需臭氧水量仅是氯的0.0048%。臭氧对酵母和寄生生物等也有活性,例如可以用它去除以下类型的微生物和病毒。①病毒?已经证明臭氧对病毒具有非常强的杀灭性,例如Poloi病毒在臭氧浓度为0.05-0.45mg/L时,2min就会失去活性。②孢囊?在臭氧浓度为0.3mg/L下作?.4min就被完全除掉。③孢子?由于孢衣的保护,它比生长态菌的抗臭氧能力高出10-15倍。④真菌?白色(candidaalbicans)和青霉属菌(penicillium)能被杀灭。⑤寄生生物?曼森氏血吸虫(schistosoma?mansoni)在3min后被杀灭。此外,臭氧还可以氧化、分解水中的污染物,在水处理中对除嗅味、脱色、杀菌、去除酚、氰、铁、锰和降低COD、BOD等都具有显着的效果。应当注意,虽然臭氧是强氧化剂,但其氧化能力是有选择性的,像乙醇这种易被氧化的物质却不容易和臭氧作用。(2)臭氧的发生及常用浓度 臭氧的半衰期仅为30-60min。由于它不稳定、易分解,无法作为一般的产品贮存,因此需在现场制造。用空气制成臭氧的浓度一般为10-20mg/L,用氧气制成臭氧的浓度为20-40mg/L。含?%-4%(质量比)臭氧的空气可用于水的消毒处理。 产生臭氧的方法是用干燥空气或干燥氧气作原料,通过放电法制得。另一个生产的臭氧的方法是电解法,将水电解变成氧元素,然后使其中的自由氧变成臭氧。使用电解系统生产臭氧的主要优点是: ??没有离子污染; ??待消毒处理的水是用来产生臭氧的原料,因此没有来自系统外部的其他污染; ??臭氧在处理过程中一生成就被溶解,即可以用较少的设备进行臭氧处理。 若在加压条件下,可生产出较高浓度的臭氧。(3)残留臭氧去除法 经臭氧消毒处理过的水在投入生产前,应当将水中残存(过剩)的臭氧去除掉,以免影响产品质量。臭氧的残留量一般应控制在低?.0005-0.5mg/L的水平。从理论说,去除或降低臭氧残留的方法有活性炭过滤、催化转换、热破坏、紫外线辐射等。然而在工艺应用广的方法只是以催化分解为基础的紫外线法。具体做法是在管道系统中?*个用水点前安装一个紫外杀菌器,当开始用水或生产前,先打开紫外灯即可。晚上或周末不生产时,则可将紫外灯关闭。一般消?mg/L臭氧残留所需的紫外线照射量为90000μW·s/cm2?????)注意事项 臭氧适用于水质及用水量比较稳定的系统,当其发生变化时应及时调整臭氧的用量。在实际生产中,及时进行调节有一定的困难。另一个须考虑的问题是水中有机物的含量,当水的混浊度小?mg/L时,对臭氧消毒灭菌的效果影响极微,混浊度增大,影响消毒效果。如果有机物含量很高时,臭氧的消耗量将会升高,其消毒能力则下降,因为臭氧将首先消耗在有机物上,而不是杀灭细菌方面。因此,国外业在用水系统中增加了总机碳(TOC)的监控项目。但糟糕的是,在受到严重有机物污染的进水中用臭氧处理后,大的有机物分子会破裂成微生物的营养源,因此,在没有维持管网臭氧浓度的情况下,反会使得粘泥增多,进而使水质恶化。在许多方面,作为消毒剂的臭氧和,它们的优点是互补的。臭氧具有快速杀菌和灭活病毒的作用,对于除嗅、味和色度,一般都有好的效果。则具有持久、灵活、可控制的杀菌作用,在管网系统中可连续使用。所以臭氧和结合起来使用,看来是水系统消毒为理想的方式。三???紫外线消毒(1)紫外线杀菌的机理及规则 紫外线杀菌的原理较为复杂,一般认为它与对生物体内代谢、遗传、变异等现象起着决定性作用的核酸相关。微生物病毒、噬菌体内都含有RNA和DNA,而RNA和DNA的共同特点是具有由磷酸二酯按照嘌呤与嘧啶碱基配对的原则相连的多核苷酸链,它对紫外光具有强烈的吸收作用并在260nm有大值吸收。在紫外光作用下,核酸的功能团发生变化,出现紫外损伤,当核酸吸收的能量达到细菌致死量而紫外光的照射又能保持一定时间时,细菌便大量死亡。 波长?00-300nm之间的紫外线有灭菌作用,其灭菌效果因波长而异,其中以254-257nm波段灭菌效果好。这是因为细菌中的脱氧核糖核酸(DNA)白的紫外吸收峰值正好在254-257nm之间。如将该波段紫外线的灭菌能力定为100%,再同其他波长紫外线的灭菌能力作比较,其结果如表3.1所示。由表可以看出,超过或低?54-257nm的紫外线,随波长的增加或减少,灭菌效果均急剧下降。表3.1?不同波长的紫外线灭菌能力波长/nm360400相对灭菌?%0.250.40.630.911.01.00.990.870.60.50.060.0130.00030.0001 紫外线的灭菌效果同紫外线的照射量不成线,即被细菌的百分数并不是与照射剂量成正比的(紫外线照射量等于紫外线的辐照度值乘以时间)。只有在照射量很低而细菌数目又很多的时候,紫外线照射量才同细菌的死亡率呈线。当紫外线照射量加大后,每单位剂量的紫外线的增量,并不一定数目的细菌,而是当时还活着的细菌中间某一特定百分数的细菌。从这个意义上看,在紫外线杀菌过程中,微生物的死亡也遵循湿热灭菌的对数规则(参见中国附则)。 ?????????N/N0=e-KD式中?N0——紫外线照射前的细菌数目;e——紫外线照射后的细菌数目;D——紫外线剂量大小;K——常数。表3.2示出了紫外线不同照射量时的灭菌率。表中可清楚地看出,对不同细菌要达到同一灭菌率时,所需的紫外线照射量相差甚大。例如酵母菌要达?0%~100%的灭菌率时,需要紫外线照射量为14700μW·s/cm2。而大肠杆菌则需1550μW·s/cm2,二者相?0倍。表3.2???紫外线不同照射量时的灭菌率菌种紫外线照射?(μW·s/cm2)紫外线波长/nm灭菌?%大肠杆菌02080金黄色葡萄球菌绿浓杆菌酵母菌00巨大杆菌42080霍乱菌不同种类的微生物在不同照射量下,被杀灭的程度各不相同。(2)紫外线杀菌装置 紫外线杀菌装置结构,由外壳、低压灯、石英套管及电气设施等组成。外壳由铝镁合金或不锈钢等材料制成,以不锈钢制品为好。其壳筒内壁要求有很高的光洁度,要求其对紫外线的反射率达85%左右。 紫外线杀菌灯为高强度低压灯,可放射出波长?53.7nm的紫外线,这种紫外线的辐射能量占灯管总辐射能量的80%以上,为保证杀菌效果,要求其紫外线照射量大?000μW·s/cm2,灯管寿命一般不短于7000h。 紫外灯的灯管是石英套管,这是由于石英的污染系数小,耐高温,且石英套管对253.7nm的紫外线的透过率高?0%以上,但石英价格较贵,质脆、易破碎。
紫外线杀菌装置的电气设施包括电源显示、电压指示、灯管显示、报警、石英计时器及开关等。经验表明,使用紫外线灭菌时,由于长期使用紫外线,有可能使杀菌装置或其附近的非金属材料老化,使之降解,导致电阻率的改变。因此,对紫外杀菌器的质量要求主要有两点:一是高的杀灭率,一般要求大?9.9%;二是当纯水或高纯变化的水通过该装置后,电阻率降低值不得超?.5MΩ·CM?5℃)。(3)紫外消毒的影响因素和注意事项 紫外线的强度、紫外线光谱波长和照射时间是紫外光线杀菌效果的决定因素。由于波长为253.7nm的紫外光线杀菌能力强,因此要求用于杀菌的紫外线灯的辐射光谱能量集中在253.7nm左右,以取得佳杀菌效果。 ①安装位?紫外线杀菌器的安装位置一般离使用点越近越好,但也应留有从一端装进或抽出石英套管和更换灯管的操作空间。由于被的细菌污染纯水,因此要在紫外杀菌器后面安装过滤器,一般要求滤膜孔径≤0.45μm。 ②流?当紫外杀菌器功率不变、水中微生物污染波动较小时,流量对杀菌效果有显着的影响,流量越大、流速越快,被紫外线照射的时间就越短;细菌被照射的时间缩短,被杀菌的概率也因而下降。如流量不变,源水中微生物污染水平高时,污染菌除去率也高,但出水中菌检合格率可能下降。 ③水的物理化学性质?水的色度、浊度、总铁含量对紫外光都有不同程度的吸收,其结果是降低杀菌效果。色度对紫外线透过率影响大,浊度次之,铁离子也有一定影响。紫外线杀菌器对水质的要求一般为:色?amp;lt;15,浊?amp;lt;5,总铁含量<0.3mg/L,细菌含量≤900?ml。尽管中国收载的纯化水标准中没有微生物污染控制的项目和限度,但一般地说,上述条件均能满足。水的吸收系数越高,辐射强度就越弱,杀菌能力降低;由于光不能透过固体物质,故水中悬浮颗粒会降低紫外线的杀菌效率;水中钙镁离子对紫外线吸收很小,因此紫外灯灭菌特别适用于纯化水系统。 ④灯管功?灯管实际点燃功率对杀菌效率影响很大。随着灯点燃时间的增加,灯的辐射能量随之降低,杀菌效果亦下降。试验证明,1000W的紫外线灯点?000h后,其辐射能量将降低40%左右。此外,还应注意保持稳定的供电电压,以保证获得所需要的紫外线能量。 如上所述,随着时间的推移,紫外灯的功率会逐渐减弱,一般低于原功率?0%即应更换。现国外使用的紫外灯均带功率显示器,不需要人工对使用时间进行累计和计算。当使用不带功率显示器紫外灯时,应以适当方式记录紫外灯的累计工作时间,以防止灯管超过使用期而影响用水系统的正常运行。 ⑤灯管周围的介质温度?紫外线灯管辐射光谱能量与灯管管壁的温度有关。当灯管周围的介质温度很低时,辐射能量降低,影响杀菌效果。当灯管直接与低温的水接触时,杀菌效果很差。若灯管周围的介质温度接?℃时,紫外线灯则难以起动并进入正常杀菌状态。若以灯管表面温?0℃时的杀菌效率定?00%?2℃及52℃时的效率则只有85%左右,所以通常将紫外灯管安置在一个开口的石英套管内,以便使灯管与套管之间形成环状空气夹层,这样,既可及时散发掉灯管本身的热量,又可避免低温水对紫外灯管发光功能的影响,并使其周围的温度保持在25-35℃左右的佳运行状态。 ⑥石英套?石英套管的质量和壁厚与紫外线的透过率有关,石英材料的纯度高,透过紫外线的性能好。使用过程中应定期将套管抽出,用无水乙醇擦拭,以保持石英套管清洁状态。通常,清洁频率为每年至少1次。 紫外线杀菌灯好长期连续运行,在进行杀菌前,应预热10-30min。应尽量减少灯的启闭次数,灯每开?次,将减?h的使用寿命。另外要求网路电压稳定,波动范围不得超过额定电压?%,否则应安装稳压器。 应当注意,水层的厚度同紫外线杀菌效果有很大关系。例如,对于水流速度不超?50L/h的管路,?0W的低压灯?cm厚的水层灭菌时,灭菌效率可达90%;对2cm厚的水层的灭菌效率在73%;对3cm厚的水层灭菌效率?6%;对4cm厚的水层则下降到40%。因此,在上述流速条件下,紫外线有效灭菌水层厚度不超?.2cm。如果水中含有芽胞细菌,水层厚度应减少至1.4cm,水的流速减少至90L/h。如果水中含有泥砂污物,则有效水层厚度还应下降,水流速度亦减小。否则就达不到预期的灭菌效果、/p>
用水贮存与分配系统的设计配管的坡度配管设计中应为管道的敷设考虑适当的坡度,以利于管道的排水。即管道在安装时必须考虑使所有管内的水都能排净。这个要求应作为设计参数确定在系统中。用水系统管道的排水坡度一般取1%?cm/m。这个要求对纯化水和注射用水系统管道均适用。配管系统中如有积水,还必须设置积水排泄点和阀门。但应注意,排水点数量必须尽量少。配水管道参数的计算工艺过程用水的量是根据工艺过程、产品的性质、设备的性能和药厂所处地区的水资源情况等多种条件确定的。通过分析对每一个用水点注射用水的使用情况来确定。通常,工艺用水量的计算按照两种主要的用水情况进行。一种是根据单位时间工艺生产流程中某种耗水量设备为基础考虑、/p>
即考虑工艺生产中大(或峰值)用水量及大(或峰值)用水时间;另一种是按照消耗在单位产品上的平均用水量(这个水量包括辅助用水)来计算。无论采用哪一种算法,应尽量考虑生产工艺用水的需求,应在制造的整个生产周期内比较均匀,并具有规律性;同时应尽量考虑为适应生产发展,水系统未来可能的规模扩展。为满足工艺过程的各种需要,工艺过程的设计用水量是根据具体的品种在生产工艺过程中的直接用水量和辅助过程间接用水量之和决定的。即在考虑生产的具体品种和生产安排诸方面因素后,根据上述工艺分配输送管道的设计形式和要求原则来具体确定。而其计算用水量则由一天中生产过程的高峰用量与平均用量综合确定。不同生产过程,其用水量的情况相差很悬殊、/p>
生产工艺用水点情况和用水量标准工艺用水系统中的用水量与采用的工艺用水设备的完善程度、生产的工艺方法、生产地水资源的情况等因素有关。通常,工艺用水的变化比较大。一般来说,工艺用水点越多,用水工艺设备越完善,每天中用水的不均匀性就越小。用水的情况因各个工艺用水点的使用条件不同,差异很大。如前所述,工艺用水系统分单个与多个用水点、仅为高温用水点或仅为低温用水点、既有高温用水点又有低温用水点、不同水温的用水点中,既有同时使用各种水温的情况,又有分时使用不同水温的情况,等等。因此,用水点的用水情况很难简单地确定。必须在设计计算以前确定用水系统的贮存、分配输送方式,以确定出在此基础上的大瞬时用水量。然后、/p>
再根据工艺过程中的大瞬时用水量进行计算。工艺过程中大用水量的标准,根据生产的全年产量,按照具体每一天分时用水量的统计情况来确定,确定用水量的过程中应考虑所设置的工艺用水贮罐的调节能力?.2系统设计流量的确定设计工艺用水管道,需要通过水力计算确定管道的直径和水的阻力损失。其主要的设计依据就是工艺管道所通过的设计秒流量数值。设计秒流量值的确定需要考虑工艺用水量的实际情况、用水量的变化以及影响的因素等。通常,按照全部用水点同时使用确定流量。按照生产线内用水设备的完善程度,设计的秒流量为:q=Σnqmaxc式中q——工艺因素的设计秒流量,m3/s;n——用水点与用水设备的数据;qmax——用水点的大出水量、/p>
m3/h;c——用水点同时使用系数,通常可选取0.5-0.8?.3管道内部的设计流速用水是流体的一种类型,它具有流体的普遍特性。流体在管道中流动时,每单位时间内流经任一截面的体积称为体积流量。而管道内部流体的速度是指流体每单位时间内所流经的距离。用水管道内部的输送速度与系统中水的流体动力特性有密切的关系。因此,针对用水的特殊性,利用水的流体动力特性,恰当地选取分配输送管道内水流速度,对于工艺用水系统的设计至关重要。用水系统管道内的水力计算与普通给水管道内水力计算的主要区别在于:用水系统的水力计算应仔细地考虑微生物控制对水系统中的流体动力特性的特殊要求。具体就是在用水系统中越来越多地采用各种消毒、灭菌设施;
并且将传统的单向直流给水系统改变为串联循环方式。这些区别给用水系统流体动力条件的设计与安装带来了一系列意义深刻的变化:例如,为控制管道系统内微生物的滋留,减少微生物膜生长的可能性等。为此,美国对用水系统中的水流状态提出了明确的要求,希望工艺用水处于“湍流状态”下流动。这就需要通过对流体动力学特性的了解,来理解美国要求使用“湍流状态”概念的特殊意义。通常,流体的速度在管道内部横断面的各个具体点上是不一样的。流体在管道内部中心处,流速大;愈靠近管道的管壁,流速愈小;而在紧靠管壁处,由于流体质点附着于管道的内壁上,其流速等于零。工业上流体管道内部的流动速度,可供参考的有以下的经验数值:?)普通液体在管道内部流动时大都选用小于3m/s的流速、/p>
对于粘性液体选用0.5~1.0m/s,在一般情况可选取的流速为1.5~3m/s;(2)低压工业气体的流速一般为8~15m/s,较高压力的工业气体则为15~25m/s,饱和蒸汽的流速可选择20~30m/s,而过热蒸汽的流速可选择?0~50m/s。流体运动的类型可从雷诺实验中观察到。雷诺根据以不同流体和不同管径获得的实验结果,证明了支配流体流动形式的因素,除流体的流速q外,尚有流体流过导管直径d、流体的密度ρ和流体的黏度ц。流体流动的类型由dqρ/ц所决定。此数值称为雷诺准数,以Re表示。根据雷诺实验,可将流体在管道内的流动状态分为平行流(滞流)和湍流两种情况。应注意,雷诺准数为一个纯粹数值,没有单位、/p>
因而是无因次数。在计算之中,只要采用的单位一致,对于任何单位都可得到同样的数值。例如在米·千克—秒制中雷诺准数的单位为:dqρ/ц=(m)(m/s)(kg·s2/m4?(kg·s/m2)=(m)0(kg)0(s0)式中所有单位全可消去,所剩下的为决定流体流动类型的数值。而采用尺-?秒英制时也能得到同样的结果。雷诺实验表明,当Re数值小?300时,流体为滞流状态流动。Re数值若大于2300,流体流动的状态则开始转变为湍流。但应注意,由于物质的惯性存在,从滞流状转变为湍流状态并不是突然的,而是会经过一个过渡阶段,通常将这个过渡阶段称之为过渡流,其Re数值由2300?000左右,有时可延到10000以上、/p>
因而只有当Re等于或大?0000时,才能得到稳定的湍流。由滞流变为湍流的状况称为临界状况,一般都?300为Re的临界值。须注意,这个临界值系与许多条件有关,特别是流体的进入情况,管壁的粗糙度等。由此可见,在用水系统中,如果只讲管道内部水的流动,尚不足以强调构成控制微生物污染的必要条件,只有当水流过程的雷诺数Re达到10000,真正形成了稳定的湍流时,才能够有效地造成不利于微生物生长的水流环境条件。由于微生物的分子量要比水分子量大得多,即使管壁处的流速为零,如果已经形成了稳定的湍流,水中的微生物便处在无法滞留的环境条件中。相反,如果在用水系统的设计和安装过程中,没有对水系统的设计及建造细节加以特别的关注、/p>
就会造成流速过低、管壁粗糙、管路上存在死水管段的结果,或者选用了结构不利于控制微生物的阀门等等,微生物就完全有可能依赖于由此造成的客观条件,在工艺用水系统管道的内壁上积累生成微生物膜,从而对用水系统造成微生物污染。(1)滞流流体在管道内部流动时,其每个流体质点稳定地沿着与管轴中心平行的方向有条不紊的流动。此种流动称为平行流动(层流)或粘滞流动,简称滞流。流体处于滞流状态下时,流速沿导管直径依抛物线的规律分布。此时管道中心的速度大,沿曲线渐近管壁,则速度渐小至等于零,其平均速度为管中心速度之一半。(2)湍流流体在管道内部流动时,流体质点不按同一方向移动,而是作不规则的曲线运动,各质点的运动速度在大小和方向上都随时间发生变化、/p>
流体质点间的运动迹线极其而流线很易改变的流动称为紊流或湍状流动,简称湍流。当流体处于湍流状态时,曲线形状与抛物线相似,但顶端稍宽。由于在湍流中流体质点的相互撞碰,其流速在大小和方向上均时有变化,并趋向于一个平均值。因此,湍流的状态愈明显,其曲线的顶端愈平坦,当处于十分稳定的湍流状态时,其平均速度为管中心大速度?.8~0.9倍左右。按照上述对流速在管道内部分布的描述可知,即使流体确为湍流,其接近管壁处仍可能存在一层滞流的边界层。这个边界层实际上包括真正的滞流层与过渡层。在真正的滞流层中,流体速度近似地成直线下降,到管壁处速度趋于零。过渡层则介乎真正滞流层与流体主体之间。边界层的厚度为Re数的函数、/p>
因此,在流体流动中并不存在单纯的湍流,也没有纯粹的滞流。实际上,在湍流中同时有滞流层存在;而在滞流中也可能有湍流的存在,这是因为部分流体质点在滞流时有变形和旋转的现象。流体边界层的存在,对其传热和扩散过程都会产生很大的影响。上述流速分布情况系指流体的流动已达稳定状态而言。流体在进入管道后需要流经一定距离,其稳定的状态才能真正形成。对于湍流,实验证明,其流经的直管距离达?0倍管道直径以后,稳定的状态才方可获得。另外,流速的分布规律只有在等温状态下才是成立的,即要求流体中各点的温度是一致的、恒定不变的?.4用水系统管道的阻力计算工艺用水管道的水力计算,通常,根据各用水点的使用位置,先绘出系统管网轴测图、/p>
再根据管网中各管段的设计秒流量,按照用水的流动应处于湍流状态,即管内水流速度大于2m/s的要求,计算各管段的管径、管道阻力损失,进而确定工艺用水系统所需的输送压力,选择供水泵。(1)确定输水管径在求得轴测图中各管段的设计秒流量后,根据下述水力学公式计算和控制流速,选择管径:di=18.8(Qg/υ)1/2式中di——管道的内径,Qg——各管段的设计秒流量,m3/s;υ——管内流速,m/s。一般情况下,管道的直径是由系统内经济流速确定的。由上式可见,一旦流速确定,自然就得到了对应流量的直径。配管中流体的阻力,对于同一流量来说,管径越大,阻力损失越小。这在动力方面是经济的,但设备的费用会增加,并且还可能不会满足工艺用水系统水流状态为湍流的要求、/p>
工艺管道内满足微生物控制的流速采?~3m/s。(2)确定管段的压头损失①工艺用水系统管道的沿程阻力损失Py=KL式中Py——工艺管段的沿程阻力损失,mH2O;L——所计算管段的长度;K——管道单位长度的压力损失,按照用水管道通常采用不锈钢,管道内部的流速大?m/s,则可使用下式计算:K=0.00107×υ2/d1.3(mH2O/m)υ——管道内部平均水流速度,m/s;d——管道计算内径,通常,直管段的压力损失可用K=0.007×(mH2O/m)计算。②管道的局部损失Pj=Σξ(?/2g)式中Pj——局部阻力损失的总和,mH2O;Σξ——局部阻力系数之和,按照工艺用水系统管道中的不同管件及阀门附件的构造情况有各种不同的数值;
υ——沿着水流方向,局部阻力下游的流速;g——重力加速度,m/s2。在工艺用水系统管道局部阻力计算时,通常可不进行详细的计算,而采用沿程阻力损失的百分数,常取值为20%。③管道接头阻力损失管接头的阻力损失取决于其大小和类型,用ξ值计算。管道接头阻力系数如?.?.1管接头的阻力损失管径/mm203250?3管接头类型阻力系数ξ圆弧弯??1?0?0?90°弯头2?1?1?0?45°弯头0?T型接??入口0?出口1?④管道中的压力损失,有下列两种公式:Σ△р=Σ△рy+Σ△рfi+Σ△рva式中р——总管道的阻力;рy——管道的沿程阻力;рfi——管接头的阻力;рva——阀门阻力、/p>
Σр=Σξ·(?/2g)ρ?000式中Σр——系统管道压力损失;Σξ——管接头阻力之和;υ——管道内部流动速度,m/s;g——重力加速度?.81m/s2;ρ——液体密度,kg/m3。⑤阀门中的压力损失△рva=(Q/Kv?·(?1000)式中△рva——阀门中的压力损失;Q——流量,m3/h;Kv——阀门特殊的流量,m3/h;ρ——液体的密度,kg/m3。?0.1Mpa?)管道阻力的计算方法根据管道的布置方式,用水系统阻力计算的步骤略有区别,但无论系统为不循环管道系统或循环的管道系统,由于循环系统中通常是水回至贮罐内,水泵本身并不能形成闭环路,因系统中通常是水回至贮罐内,水泵本身并不能形成闭环路、/p>
