产品特点9/p>
伴随着公司的诞生,我们?979年生产了**台塑料隔膜阀,并?983年获得化工部认证、/p>
隔膜阀密封优选高质量密封材料,压缩应变小,双层膜片设计,实现?*密封性能、/p>
设计改进了隔膜阀结构,以便均匀分配压力。此设计让阀门]的关闭扭矩更小、/p>
加工装配过程控制严格,流量调节更稳定、准确、/p>
隔膜阀结构无死角,不会污染介质,耐腐蚀性强,无填料磨损,内部密封性能**、/p>

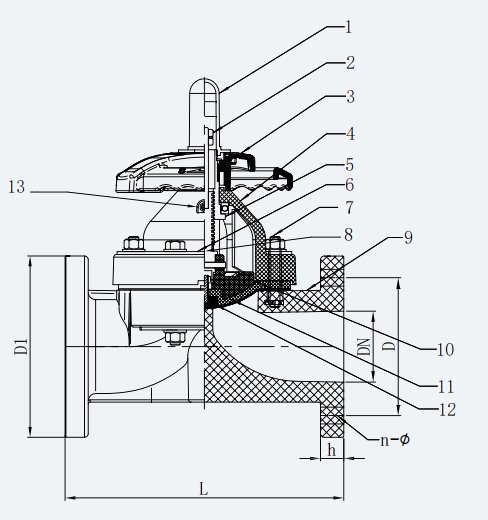

编号 |
零部仵/p> |
材料 |
1 |
限位?/p> |
PC |
2 |
指示螺柱螺帽 |
钢,不锈钡/p> |
3 |
手轮 |
ABS,FRPP |
4 |
阀盕/p> |
HR-PP,FRPP,PPH,UPVC,CPVC,PVDF |
5 |
阀杆阀毌/p> |
铸铁,铜合金 |
6 |
压板 |
包塑钢,不锈钡/p> |
7 |
螺栓螺母 |
钢,不锈钡/p> |
8 |
阀杅/p> |
钢,不锈钢,铜合釐/p> |
9 |
阀佒/p> |
FRPP,PPH,UPVC,CPVC,PVDF |
10 |
阀瓢/p> |
PVDF,CPVC,铸铁 |
11 |
橡胶?/p> |
EPDM |
12 |
膜片 |
EPDM,FPM,FEP,PFA,PTFE |
13 |
油嘴 |
铜合金,不锈钢DN80以上规格使用 |
CV参考倻/span>
100%全开
DN |
CV参考倻/p> |
15 |
5.4 |
20 |
6.3 |
25 |
7.2 |
32 |
8.1 |
40 |
23.4 |
50 |
43.2 |
65 |
76.5 |
80 |
103.5 |
100 |
166.5 |
125 |
270 |
150 |
360 |
200 |
630 |
250 |
900 |
300 |
900 |
隔膜阀工作压力与工作温度表
DN |
FRPP |
PPH |
UPVC |
CPVC |
PVDF |
||||||||||
20ℂ/p> |
60ℂ/p> |
90ℂ/p> |
20ℂ/p> |
60ℂ/p> |
85ℂ/p> |
20ℂ/p> |
50ℂ/p> |
20ℂ/p> |
60ℂ/p> |
85ℂ/p> |
20ℂ/p> |
60ℂ/p> |
90ℂ/p> |
120ℂ/p> |
|
15 |
1.0 |
0.8 |
0.3 |
1.0 |
0.7 |
0.3 |
1.0 |
0.5 |
1.0 |
0.8 |
0.3 |
1.0 |
1.0 |
0.6 |
0.4 |
20 |
1.0 |
0.8 |
0.3 |
1.0 |
0.7 |
0.3 |
1.0 |
0.5 |
1.0 |
0.8 |
0.3 |
1.0 |
1.0 |
0.6 |
0.4 |
25 |
1.0 |
0.8 |
0.3 |
1.0 |
0.7 |
0.3 |
1.0 |
0.5 |
1.0 |
0.8 |
0.3 |
1.0 |
1.0 |
0.6 |
0.4 |
32 |
1.0 |
0.6 |
0.3 |
1.0 |
0.5 |
0.3 |
1.0 |
0.5 |
1.0 |
0.6 |
0.3 |
1.0 |
1.0 |
0.6 |
0.4 |
40 |
1.0 |
0.6 |
0.3 |
1.0 |
0.5 |
0.3 |
1.0 |
0.5 |
1.0 |
0.6 |
0.3 |
1.0 |
1.0 |
0.6 |
0.4 |
50 |
1.0 |
0.6 |
0.3 |
1.0 |
0.5 |
0.3 |
1.0 |
0.5 |
1.0 |
0.6 |
0.3 |
1.0 |
1.0 |
0.6 |
0.4 |
65 |
1.0 |
0.5 |
0.2 |
1.0 |
0.4 |
0.2 |
1.0 |
0.4 |
1.0 |
0.5 |
0.2 |
1.0 |
1.0 |
0.5 |
0.3 |
80 |
1.0 |
0.5 |
0.2 |
1.0 |
0.4 |
0.2 |
1.0 |
0.4 |
1.0 |
0.5 |
0.2 |
1.0 |
1.0 |
0.5 |
0.3 |
100 |
1.0 |
0.5 |
0.2 |
1.0 |
0.4 |
0.2 |
1.0 |
0.4 |
1.0 |
0.5 |
0.2 |
1.0 |
0.8 |
0.5 |
0.3 |
125 |
0.5 |
0.3 |
0.15 |
0.5 |
0.2 |
0.15 |
0.6 |
0.3 |
0.6 |
0.3 |
0.2 |
0.6 |
0.6 |
0.4 |
0.2 |
150 |
0.5 |
0.3 |
0.15 |
0.5 |
0.2 |
0.15 |
0.6 |
0.3 |
0.6 |
0.3 |
0.2 |
0.6 |
0.6 |
0.4 |
0.2 |
200 |
0.3 |
0.2 |
0.1 |
0.3 |
0.15 |
0.1 |
0.3 |
0.1 |
0.3 |
0.2 |
0.1 |
0.4 |
0.4 |
0.2 |
0.1 |
250 |
0.3 |
0.2 |
0.1 |
0.3 |
0.15 |
0.1 |
0.3 |
0.1 |
0.3 |
0.2 |
0.1 |
0.3 |
0.3 |
0.2 |
0.1 |
300 |
0.3 |
0.2 |
0.1 |
0.3 |
0.15 |
0.1 |
0.3 |
0.1 |
0.3 |
0.2 |
0.1 |
0.3 |
0.3 |
0.2 |
0.1 |
试验数据为EPDM+PTFE双层膜片数据,供参耂/p>
产品尺寸表(mm(/p>
DN |
D1(mm) |
D(mm) |
L(mm ) |
h(mm ) |
n |
φ (mm ) |
||||||||||
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
||
15 |
95 |
95 |
95 |
65 |
70 |
60 |
125 |
110 |
110 |
14 |
4 |
4 |
4 |
14 |
15 |
16 |
20 |
105 |
100 |
100 |
75 |
75 |
70 |
135 |
120 |
120 |
16 |
4 |
4 |
4 |
14 |
15 |
16 |
25 |
115 |
125 |
125 |
85 |
90 |
79 |
145/160 |
130 |
130 |
16 |
4 |
4 |
4 |
14 |
15 |
16 |
32 |
135 |
135 |
135 |
100 |
100 |
89 |
160/180 |
160 |
160 |
16 |
4 |
4 |
4 |
18 |
19 |
16 |
40 |
145 |
145 |
145 |
110 |
105 |
98 |
180 |
180 |
180 |
16 |
4 |
4 |
4 |
18 |
19 |
16 |
50 |
160 |
160 |
160 |
125 |
120 |
121 |
210/230 |
210 |
210 |
18 |
4 |
4 |
4 |
18 |
19 |
19 |
65 |
180 |
180 |
180 |
145 |
140 |
140 |
250 |
250 |
250 |
22 |
4 |
4 |
4 |
18 |
19 |
19 |
80 |
195 |
195 |
195 |
160 |
150 |
152 |
300 |
280 |
280 |
25 |
8 |
8 |
4* |
18 |
19 |
19 |
100 |
215 |
220 |
220 |
180 |
175 |
190 |
350 |
340 |
340 |
25 |
8 |
8 |
8 |
18 |
19 |
19 |
125 |
255 |
255 |
255 |
210 |
210 |
216 |
405 |
405 |
405 |
30 |
8 |
8 |
8 |
18 |
19 |
22 |
150 |
280 |
280 |
280 |
240 |
240 |
241 |
460 |
460/480 |
460/480 |
30 |
8 |
8 |
8 |
22 |
23 |
22 |
200 |
340 |
340 |
340 |
295 |
290 |
298 |
575 |
575 |
575 |
38 |
8 |
12* |
8 |
22 |
23 |
22 |
250 |
395 |
395 |
395 |
350 |
355 |
362 |
685 |
685 |
685 |
38 |
12 |
12 |
12 |
22 |
25 |
26 |
300 |
480 |
480 |
480 |
400 |
400 |
432 |
790 |
790 |
790 |
40 |
12 |
16* |
12 |
22 |
25 |
26 |
