产品简介：

Q644F气动L型三通球阀/Q645F气动T型三通球阀/Q644F气动三通球阀Q645F/气动不锈钢三通球阀/气动三通法兰球阀可分为L形和T形，气动L形三通球阀（Q644F）用于介质流向的切换，能使相互垂直的两个通道连接；气动T形三通球阀（Q645F）用于介质分流、合流及流向切换，T形三通可以使三个通道相互连通或使其中的两个通道连通。三通气动球阀般采用两阀座结构，亦可根据用户要求采用四阀座结构，广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体、�/p>

产品特点

1、三通气动球阀结构紧凑、启闭迅速、流道畅通、流体阻力小、�/p>

2、三通气动球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封、�/p>

3、阀多用：任通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口、�/p>

4，三通气动球阀维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修、�/p>

气动执行�?/p>

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠、�/p>

1、齿轮式双活塞，输出力矩大，体积小、�/p>

2、气缸选用铝金材料，重量轻、外形美观、�/p>

3、可在顶部、底部安装手动操作机构、�/p>

4、齿条式连接可调节开启角度、额定流量、�/p>

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作、�/p>

6、IS05211标准连接为产品的安装更换提供了方便、�/p>

7、两端调的节螺钉可使标准产品�?°�?0°有�?°的可调范围，确保与阀门的同步精度、�/p>

技术参数和性能

GTD/ATD气动执行器技术参�?/strong>		Q644/5F三通气动球阀阀体参�?/strong>
�?nbsp; 垊�/p>	双作用活塞式、弹簧复位式	公称通径	DN15�?00mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.6�?.5MPa
输出力矩	双作用：4N·M�?0560N·M	阀轴材�?/p>	不锈钡�/p>
	单作用：7N·M�?668N·M	阀体材�?/p>	碳钢�?04/316/316L不锈钡�/p>
工作温度	常温型：-20℃～80℃（丁jing橡胶O型圈（�/p>	球体材质	304/316/316L不锈钡�/p>
	高温型：-20℃～160℃（氟橡胶O型圈（�/p>	阀座密�?/p>	PTFE、PPL、金属密�?/p>
动作范围	0�?0°±5°	�?nbsp; �?/p>	PTFE�?80℃、PPL�?50℃、金属密封≤450ℂ�/p>
接口螺纹	GTD40～GTD83/ATD50～ATD88 G1/8′�/p>	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
	GTD110～GTD350/ATD100�?00 G1/4′�/p>
阀位信叶�/p>	定位器：4�?0mA/回信器：全开全关信号	�?nbsp; 炸�/p>	连线简单、流向切换、阻力小、动作稳宙�/p>

外形尺寸

公称通径DN	L	L1	H	D	D1	执行器型叶�/strong>
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	仅供参耂�/p>
15	150	140	182	95	65	GTD-63
20	160	140	186	105	75	GTD-63
25	180	170	208	115	86	GTD-75
32	200	170	212	136	100	GTD-75
40	220	186	269	146	110	GTD-83
50	240	254	295	160	125	GTD-110
65	260	254	306	180	145	GTD-110
80	280	296	329	195	160	GTD-127
100	320	296	384	215/230	180/190	GTD-127
125	380	384	420	245/270	210/220	GTD-160
150	440	501	440	280/300	240/250	GTD-190
200	550	533	506	335/360	295/310	GTD-210

附件选项

根据不同控制和要求可选择下列附件９�/p>

回讯器：也叫限位开关，远程反馈开关信�?可选防�?、�/p>

电磁阀：双作用选二位五通、单作用选二位三�?可选防�?、�/p>

三联件：可对气源稳压、过滤、气缸加润滑油、�/p>

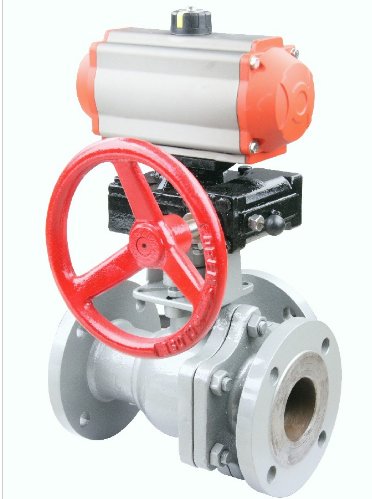

手轮机构：转动手轮机构，可实现手动开、关阀、�/p>

电气定位器：输入4�?0mA信号,实现阀门调节功能、�/p>

流向示意图：
