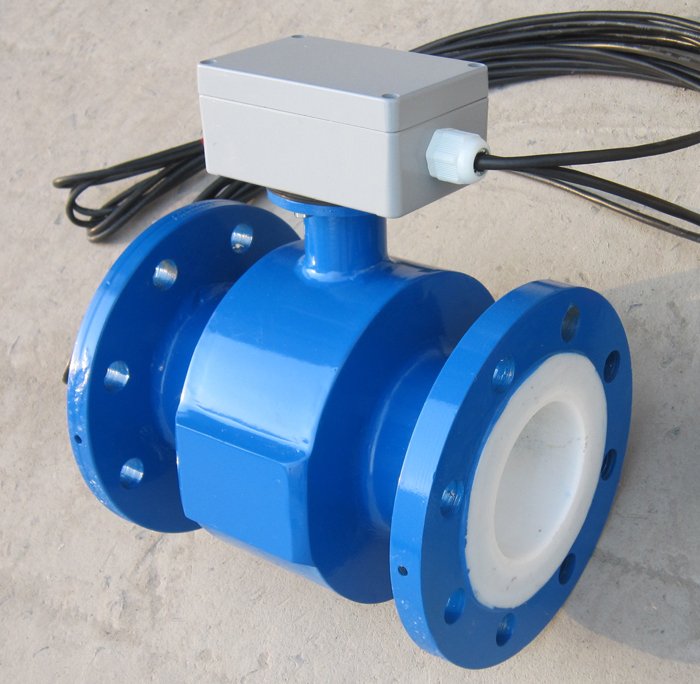

电磁流量计使用说明书

一、产品特点、用途和适用范围
1.1特点
●电磁流量计，具有以下特点：
●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量：�/span>
●测量管内无阻流件，压损小，直管段要求低：�/span>
●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；
●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小：�/span>
●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500�?：�/span>
●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂：�/span>
●具有RS485或RS232O数字通讯信号输出：�/span>
●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能：�/span>
●采用SMD器件和表面安装（SMT）技术，电路可靠性高：�/span>
●可用于相应的防爆场合、�/span>
1�?主要用逓�/span>
电磁流量计可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制、�/span>
1�?使用环境条件
环境温度�?nbsp; 传感�?25℃～+60�?nbsp; 转换�?10℃～+60ℂ�/span>
相对温度�?nbsp; 5%-95%
1�?工作条件
流体**温度�?nbsp; 一体型 70ℂ�/span>
分离型：聚四氟乙烯衬�?nbsp; 150ℂ�/span>
氯丁橡胶衬里 80ℂ�/span>
聚氨酯橡胶衬�?nbsp; 70ℂ�/span>
流体电导率： �?uS/cm

二、工作原琅�/strong>
2�?数学物理模型
电磁流量计的工作原理基于法拉第电磁感应法律。当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。电动势的大小与导体运动速度和磁场的磁感应强度大小成正比、�/span>
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向、�/span>
法拉第电磁感应定律为：E=B·D·V �?（�/span>
流量的体积流量为９�/span>�?（�/span>
由公式（1）和�?）可得到９�/span>m³/h) �?（�/span>
因此电动势可表示为：�?（�/span>
当B是一个常数时，对某一个固定的口径D也是一个已知数，公式（3）中=K（一个常数），那么公式（3）可改写为： Q_V=K·E （m³/h) �?（�/span>
从公式（5）可以看出，流量Q_V与电动势E成正比、�/span>
