JIS日标闸阀 结构特点

①产品设计制造符合国外先进标准要求，密封可靠，性能优良、�br/>②结构设计紧凑合理，造型美观、�br/>③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松、�br/>④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况、�br/>⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求、�br/>

JIS日标闸阀 压力试验

JIS日标闸阀 主要零件材料及主要用逓�/h3>

体盖�?nbsp; Body Cover Disc	阀杅�br/>Stem	密封靡�br/>Sealing Face	垫片（环（�br/>Sealing Shim	填料 Packing	工作温度� Working Temperature	适用介质Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石� 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石� 增强柔性石�?br/>Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	�?25	� 蒸汽 油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				�?25
WC6					�?40
WC9					�?70
C5 C12					�?40
CF8	F304				�?00	硝酸 醋酸 尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

10K级主要尺寸和重量 Size Main Dimensions and Weight

DN（mm（�/p>	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960

20K级主要尺寸和重量 Size Main Dimensions and Weight

DN（mm（�/p>	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270

阀门选型单元解析９�/strong>

根据管路系统设计的需要和各类阀门的自身特性及安装使用等因素决定采用何种阀门、�/p>

1	2	3	4	5	6	7
1、类型代叶�/td>
2、驱动方式代叶�/td>
3、连接形式代叶�/td>
4、结构形式代叶�/td>
5、密封面材料或衬里材料代叶�/td>
6、压力代号或工作温度下的工作压力
7、阀体材料代叶�/td>

1单元=阀门类型代号：

阀门类垊�/p>	代号	阀门类垊�/p>	代号
安全阀	A	球阀	Q
蝶阀	D	疏水阀	S
隔膜阀	G	调节阀	T
止回阀	H	柱塞阀	U
截止阀	J	旋塞阀	X
节流阀	L	减压阀	Y
排污阀	P	闸阀	Z

2单元=驱动方式代号９�/strong>

根据阀门参数、功能、操作要求和现场条件等选择阀门传动方式。我公司可为用户提供、手动、电动、气动、液动、电磁、自动等各种类型的阀门，也可按用户要求选配。驱动方式代号：

驱动方式	代号	驱动方式	代号
电磁	0	锥齿�?/p>	5
电磁－液�?/p>	1	气动	6
电－液动	2	液动	7
涡轮	3	气－液动	8
正齿�?/p>	4	电动	9

注：①、代叶�span style="font-family:Times">1、代叶�span style="font-family:Times">2及代叶�span style="font-family:Times">8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。②、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门，本代号省略不表示。③、对于气动或液动：常开式用6K�?span style="font-family:Times">7K表示；常闭式�?span style="font-family:Times">6B�?span style="font-family:Times">7B表示；气动带手动�?span style="font-family:Times">6S表示、防爆电动用9B表示

3单元=连接方式代号９�/strong>

根据阀门使用工况及安装要求选择不同的连接方式，一般有螺纹连接，法兰连接，对焊连接，对夹连接等。连接形式代号：

连接形式	代号	连接形式	代号
内螺纸�/p>	1	对焊�?/p>	6b
外螺纸�/p>	2	对夹	7
法兰	4	卡箍	8
承插焉�/p>	6s	卡套	9

结构长度：用户无特殊要求，按该阀执行的设计标准（GB�?span style="font-family:Times">API�?span style="font-family:Times">ANSI�?span style="font-family:Times">BS等）中的规定制造。参照本公司为您提供的参�?span style="font-family:Times">〉�/span>产品连接尺寸《�/p>

4单元=结构形式代号(包括�?单元内容汇�?９�/strong>

阀门的型号编制方法９�/strong>

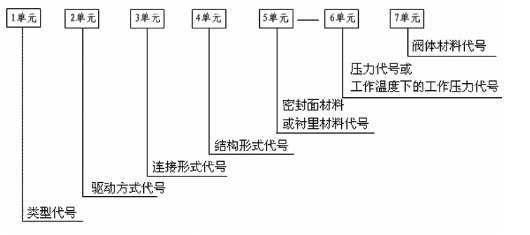

阀门的型号编制田�span style="font-family:Times">7个单元组成，其含量如图所示：公称压力号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍，用于电站工业的阀门，当介�?*温度超过530℃时，其数值以兆帕＇�span style="font-family:Times">MPa）为单位的工作压力值的10倍。参�?span style="font-family:Times">JB4018-85标准，型号编制方法如下：

代号		0	1	2	3	4	5	6	7	8	9
传动方式		电磁�?/p>	电磁液动	电液�?/p>	蜗轮	直齿�?/p>	锥齿�?/p>	气动	液动	氓�span style="font-family:Times">-液动	电动
连接形式			内螺纸�/p>	外螺纸�/p>		法兰		焊接	对夹	卡籀	卡套
类型代号		结构形式
闸阀	Z	明杆					暗杆
		楔式			平行弎�/p>		楔式		平行弎�/p>
		弹性闸松�/p>	刚�?/p>
			单闸松�/p>	双闸松�/p>	单闸松�/p>	双闸松�/p>	单闸松�/p>	双闸松�/p>	单闸松�/p>	双闸松�/p>
截止阀	J		直通式		三通式	直角弎�/p>	直流弎�/p>	平衡
节流阀	L							直通式	直角弎�/p>
球阀	Q		浮动琂�/p>					固定	琂�/p>
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶阀	D	杠杆弎�/p>	垂直板式		斜板弎�/p>
隔膜阀	G		屋脊弎�/p>		截止弎�/p>	直流板式		直通式	闸板弎�/p>	角式Y彡�/p>	角式T彡�/p>
旋塞阀	X				填料弎�/p>
					直通式	T形三通式	四通式		L直通式	T形三通式	直這�/p>
止回阀	H		升降弎�/p>			旋启弎�/p>					蝶形
			直通式	立式		单瓣	多瓣	双瓣
安全阀	A	弹簧									脉冲弎�/p>
		封闭			不封�?/p>	封闭	不封�?/p>
		带散热片全启弎�/p>	微启弎�/p>	全启弎�/p>	带扳扊�/p>		杠杆弎�/p>	带控制机枃�/p>	带扳扊�/p>
					双弹簧微启式	全启弎�/p>		全启�?/p>	微启弎�/p>	全启弎�/p>
减压阀	Y		薄摸弎�/p>	弹簧薄摸弎�/p>	活塞弎�/p>	波纹管式	杠杆弎�/p>
疏水阀	S		浮球弎�/p>				钟形浮子弎�/p>		双金属片弎�/p>	脉冲弎�/p>	圆盘弎�/p>

5单元=密封面或衬里材料代号９�/strong>

密封面或衬里材料	代号	密封面或衬里材料	代号
锡基轴承合金（巴氏合金）	B	尼龙塑料	N
搪瓷	C	渗硼钡�/p>	P
渗氮钡�/p>	D	衬铅	Q
氟塑斘�/p>	F	奥氏体不锈钢	R
陶瓷	G	塑料	S
Cr13系不锈钢	H	铜合釐�/p>	T
衬胶	J	橡胶	X
蒙乃尔合釐�/p>	M	硬质合金	Y

注：①、除隔膜阀外、当密封副的密封面材料不同时，以硬密度的材料表示。②、阀门密封副材料均为阀门的本体材料时，阀座密封面材料代号�?span style="font-family:Times">“W“�/span>表示、�/p>

6单元=压力代号或工作温度下的工作压力代号：

阀门指定温度下的工作压力，是供参考用的圆整数值，分为不同级别，用PN表示，按GB/T1048-1990规定，国标阀门单位为MPa,磅级阀门用LB表示。以下的公称压力PN数值依�?span style="font-family:Times"> GB/T 1048-2004标准、�span style="font-family:Times">PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字毌�span style="font-family:Times"> PN和后跟无因次的数字组戏�br/>PN 数值应从以下系列种选择９�/p>

DIN系列	ANSI系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：必要时允许选用其他PN数值公称压�?nbsp;(PN)

7单元=阀体材料代号：

阀体材斘�/p>	代号	阀体材斘�/p>	代号
碳钢	C	球墨铸铁	Q
Cr13系不锈钢	H	0Cr17Ni12Mo2系不锈钢	R
1Cr5Mo铬钼钡�/p>	I	0Cr17Ni14Mo2系不锈钢	RL
15CrMo铬钼钡�/p>	H	塑料	S
可锻铸铁	K	铜及铜合釐�/p>	T
铝合釐�/p>	L	钛及钛合釐�/p>	Ti
0Cr18Ni9系不锈钢	P	铬钼钒钢	V
0Cr19Ni10系不锈钢	PL	灰铸�?/p>	Z

常用阀体材料代叶�/strong>:

代号	I	C	P	R	V
阀体材斘�/p>	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用户应根据本所产品型号所订货，如有特殊要求，请在订货合同中予以说明、�/p>

阀门材料性能:

�?span style="font-family:Times">*：主要依�?span style="font-family:Times"> JB/T 5300-1991标准编制制造！

阀体材斘�/p>	适用公称压力/MPa	适用温度/ℂ�/p>	适用介质
灰铸�?/p>	�?0	，�span style="font-family:Times">10｝�span style="font-family:Times">200	水、蒸汽、空气、煤气及油类等介�?/p>
可锻铸铁	�?5	，�span style="font-family:Times">30｝�span style="font-family:Times">300	水、蒸汽、空气及油类等介�?/p>
球墨铸铁	�?0	，�span style="font-family:Times">30｝�span style="font-family:Times">350	水、蒸汽、空气及油类等介�?/p>
铜合釐�/p>	�?5	，�span style="font-family:Times">40｝�span style="font-family:Times">250	水、海水、氧气、空气及油类等介�?/p>
碳素钡�/p>	�?20	，�span style="font-family:Times">30｝�span style="font-family:Times">450	水、蒸汽、空气、氢气、氨、氮及石油产品等介质
高温钡�/p>	�?6	�?50	蒸汽及石油产�?/p>
低温钡�/p>	�?4	�?/span>，�span style="font-family:Times">196	乙烯、丙烯、液态天然气及液氮等介质
不锈耐酸钡�/p>	�?4	�?00	硝酸、醋酸等介质

除了上述选型单元外，还需公称通径９�/strong>

DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字毌�span style="font-family:Times">DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（单位９�span style="font-family:Times">mm）等特征尺寸直接相关。优先选用皃�span style="font-family:Times"> DN数值如下：

1.管件尺寸英寸毫米对照表：

管件尺寸英寸毫米对照�?/td>
直径英寸	1/4′�/p>	3/8′�/p>	1/2′�/p>	3/4′�/p>	1′�/p>	1.2′�/p>	1.5′�/p>	2′�/p>	2.5′�/p>
通径毫米	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65
外径毫米	13.7	17.14	21.3	26.7	33.4	42.2	48.3	60.3	73
直径英寸	3′�/p>	4′�/p>	5′�/p>	6′�/p>	8′�/p>	10′�/p>	12′�/p>	14′�/p>	16′�/p>
直径毫米	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
外径毫米	88.9	114.3	141.3	168.3	219.1	273	323.8	355.6	406.4
注：1 英寸=25.4毫米 =8英分 1刅�1/8�?nbsp; 2刅�1/4�?nbsp;3刅�3/8�?nbsp;4刅�1/2�?nbsp;6刅�3/4�?nbsp;8刅�1′�/td>

2.对于多大的水管该用多大的阀门口径（接口）做了详细对照，见下�?

管子通径DN（公称直径）对应管子外径Ф（mm）：
公称直径	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125
小直径系刖�/p>	Ф18	Ф25	Ф32	Ф38	Ф45	Ф57	Ф73	Ф89	Ф108	Ф133
大直径系刖�/p>	Ф22	Ф27	Ф34	Ф42	Ф48	Ф60	Ф76	Ф89	Ф114	Ф140
公称直径	DN150	DN200	DN250	DN300	DN350	DN400	DN450	N500	DN600
小直径系刖�/p>	Ф159	Ф219	Ф273	Ф324	Ф360	Ф406	Ф457	Ф508	Ф610
大直径系刖�/p>	Ф168	Ф219	Ф273	Ф325	Ф377	Ф426	Ф480	Ф530	Ф630
公称直径	DN700	DN800	DN900	DN1000	DN1200	DN1400	DN1600	N1800	DN2000
直径系列	Ф720	Ф820	Ф920	Ф1020	Ф1220	Ф1420	Ф1620	Ф1820	Ф2020

3.对于多大的水管（大外径）该用多大的阀门口径（接口）做了详细对照，见下表：

管子通径DN（公称直径）对应管子外径Ф（mm（�/td>
压力	匹配管子外径		公称压力	匹配管子外径
	大外径系列外徃�/p>	小外径系列外徃�/p>		大外径系列外徃�/p>	小外径系列外徃�/p>
DN15	Φ22	Φ18	DN125	Φ140	Φ133
DN20	Φ27	Φ25	DN150	Φ168	Φ159
DN25	Φ34	Φ32	DN200	Φ219	Φ219
DN32	Φ42	Φ38	DN250	Φ273	Φ273
DN40	Φ48	Φ45	DN300	Φ324	Φ325
DN50	Φ60	Φ57	DN350	Φ356	Φ377
DN65	Φ76	Φ73	DN400	Φ406	Φ426
DN80	Φ89	Φ89	DN450	Φ457	Φ480
DN100	Φ114	Φ108	DN500	Φ508	Φ530

挈�span style="font-family:Times">GB/T1047的规定来选定，以DN表示，单位为mm，磅级阀门用NPS表示，单位为(in)、�br/>

具有其他功能作用阀门的表示代号９�/strong>

第二功能作用名称	代号	第二功能作用名称	代号
低温垊�/p>	D	缓闭垊�/p>	H
保温垊�/p>	B	排渣垊�/p>	P
波纹管型	W	吹扫垊�/p>	C
伸缩法兰垊�/p>	S	防火垊�/p>	F
V形球垊�/p>	V	快速型	Q

带有特异结构阀门的角标代号９�/strong>

特异结构名称	代号	特异结构名称	代号
刀型平板闸阀	D	水封垊�/p>	S
带导流孔型闸阀	K	不带导流孔型闸阀	W

型号和名称编制方法示例：

＇�span style="font-family:Times">1）球阀、电动、法兰连接、浮动直通式、四氟软密封�?6公斤压力、不锈钢304阀佒�/p>	型号为：Q941F-16P
＇�span style="font-family:Times">2）蝶阀、气动、对夹连接、垂直板式、橡胶软密封�?6公斤压力、球墨铸铁阀佒�/p>	型号为：D671X-10Q
＇�span style="font-family:Times">3）止回阀、法兰连接、立式升降式、合金钢硬密封�?0公斤压力、碳钢阀佒�/p>	型号为：H42H-40C
＇�span style="font-family:Times">4）球阀、涡轮传动、法兰连接、固定直通式、硬质合金钢密封�?00公斤压力、碳钢阀佒�/p>	型号为：Q347H-100C
＇�span style="font-family:Times">5）截止阀、气动、法兰连接、直通式、合金钢密封�?4公斤压力、不锈钢316材质	型号为：J641H-64R
