大型保温材料石墨化炉应用范围:

湖南艾普徶�/span>大型保温材料石墨化炉用于黏胶基碳纤维石墨毠�/span>�?/span>碳碳复合材料�?/span>C/C复合材料�?/span>高温碳毡等热场保�?/span>

材料的高�?/span>石墨匕�/span>、�/span>石墨匕�/span>后的黏胶基碳纤维石墨毡的纤维缺陷少，通过合理的编织针刺及石墨化工艺，使产�?/span>

具有较低的导热系数，合理的密度，良好的抗氧化性等特性，在实际应用中展现出良好的保温效果、�/span>C/C复合杏�/span>

料是碳纤维增强碳基体复合材料,具有高强糕模,密度�?热膨胀系数�?耐烧蚀,耐疲�?化学惰�?抗热冲击,尺寸

稳定性高,断裂任性大,导电性极高登一系列优点.C/C复合材料不仅是一种耐烧蚀材料,而且也是一秌�/span>

使用温度高的热结构材�?与目前市面上使用的艾奇逊石墨炉的不同是解决了通电时间过长、热损失过大�?/span>

炉芯各处温度差较大、装卸炉时粉尘大、生产周期太长、出炉的物料与电阻料/保温料掺混等一系列问题。虽然每

炉的装炉量与艾奇逊相比仍有较大差距，但其具有电耗节省，周转效率高，温度均匀、物料加工后石墨化程度可辽�/span>

99%以上等优点，是制备高端、高纯石墨材料尤其粉料如碳纳米管、高纯石墨的一种理想炉型、�/span>大型保温材料矲�/span>

墨化炉常用温度是1800� 2500ℂ�/span>皃�/span>高温，常用尺寸有1500mm*2000mm,1600mm*2200mm.

大型保温材料石墨化炉石墨化炉产品介绍９�/span>

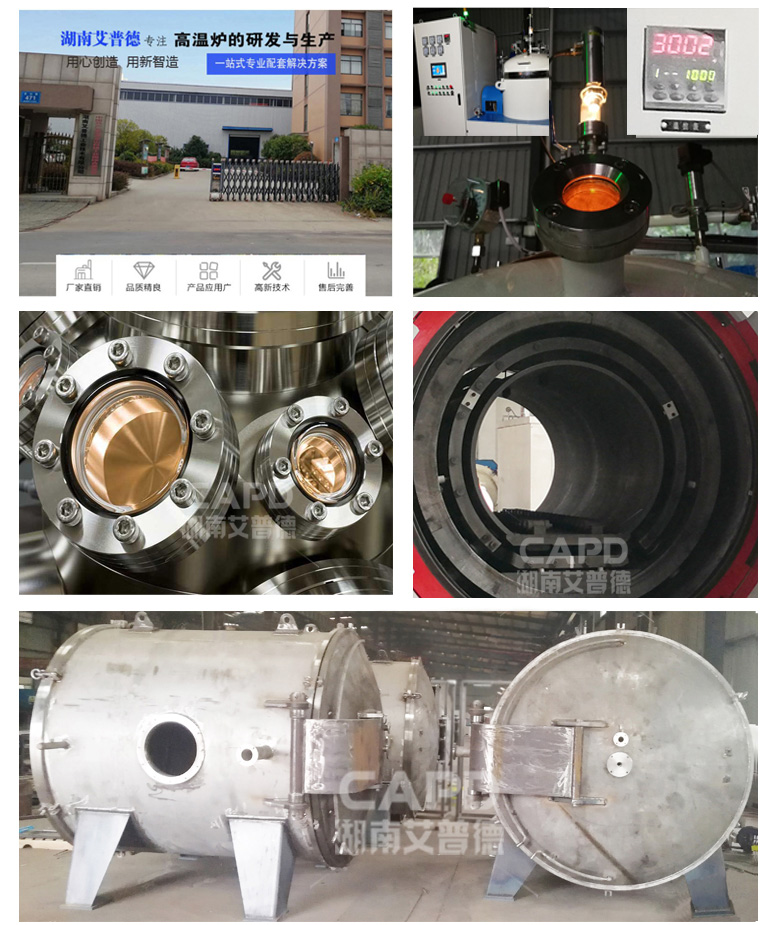

1.炉体

1）炉体为卧式或立式结构，采用双层水冷结构，内胆采�?04不锈钢制作，夹层通冷却水。炉体既可抽真空＋�/strong>

又可通入保护气体工作、�/strong>

2）炉身配有抽气接口（用于与真空泵的联接），电极法兰口，红外测温孔，出气口等。炉内底座高度可调节＋�/span>

以适应不同的感应器高度、�/span>

3）炉盖配有观观察孔，测温孔，进气口。（也可采用手动轮操的开盖方式）

4）炉体内配保温层�?nbsp;炉内坩埚、�/span>发热体，刚玉、�/span>

2.加热�?/span>

热器为用石墨棒组成的笼式结构，分两个温区控制温度，增加温度的均匀性。石墨棒的形状设计与布置考虑了真穹�/span>

和气氛条件下温场的均匀性控制，以及更换方便。在高温处通过石墨棒与加热器连接，采用高温绝缘件绝缘。在髗�/span>

的温度区域采用特制的高温特种陶瓷绝缘件和结构件、�/span>

3.真空系统

真空系统采用滑阀真空泵，串接罗茨泵组成。充气电磁真空阀、真空蝶阀、隔膜阀和管道组成。带充气电磁真空阀

和前级泵同时动作，以防止泵油反流进真空系统�?只真空隔膜阀用于充工艺气体，1只用于开炉门前充空气破真空、�/span>

4.测温�?/span>

采用钨铼热电偶加红外测温仪测温、�/span>

实时观察炉内坩埚上的温度、�/span>

红外测温探头采用进口双色红外测温仪，此测温仪在炉内有一定烟雾、灰尘及其它微粒遮挡目标的情况下也可进行

非常准确的测量、�/span>

5�?/span>眞�/span>空获得系绞�/span>

由直联式机械泵、带充气电磁真空阀、真空蝶阀、隔膜阀和管道组成、�/span>1只真空隔膜阀用于充工艺气体，1只用于开

炉门前充空气破真空、�/span>

6�?/span>电器控制系统

控温仪表使用0.1%级智能分段程序控制调节仪，该仪表可存50段加热程序，可选配通讯端口、�/span>

具有PLC保护，可监控缺相、水压、线路、保护气体，真空泵，炉温、机柜温度等情况，实现电源、炉体、冷

却水、保护气体等装置的顺序控制和连锁保护，预警、报警等功能。炉体水温超�?0度会报警。真空机组缺水，

延时停止运行；达不到真空报警、�/span>

大型保温材料石墨化炉石墨化炉性能特点９�/span>

1. 炉体密封性好，全密封结构，带真空抽气系统和氩气置换系统，保护了炉体内气体的纯度；

2.采用钨铼热电偶和红外测温分低温高温的测温＋�/span>PID分段程序控制升温曲线。控温精确，误差小、�/span>

3.安全性高，采用双层不锈钢炉壳，夹层通水冷却，炉外壳温度低于50℃。带有气压，水压和高温报警，同时备有

超压泄气装置、�/span>

4.加热器为用石墨棒组成的笼式结构，分两个温区控制温度，增加温度的均匀性、�/span>

5.炉膛设计充分借鉴国外真空感应炉的设计理念，在国外设备的基础上融入我公司湖南艾普徶�/span>多年的高温炉生产经验＋�/span>

增加炉膛的保温性能和温度均匀�?/span>，降低生产劳动强度，炉内使用的耐火材料全部国产化，使生产成本大大降低、�/span>

大型保温材料石墨化炉可选特�?

· 高真空系统：真空系统由真空泵、罗茨泵、扩散泵、分子泵、滑阀泵、挡板阀；根据用户真空度要求选型、�/span>

湖南艾普德为您提供专业选型、�/span>

· 气体净化系绞�/span>

· 闭环冷却水系绞�/span>

·可控硅电溏�/span>/IGBT电源

大型保温材料石墨化炉技术特�?

APD-SJL-300	APD-SJL-500	APD-SJL-750
300X300X400	500X500X1200	750X750X2000
36	300	1125
100	250	550
冷�?/span>5pa（加扩散泵可达到冷�?/span>-2（�/span>
2400
等静压石墨笼式加热（电阻加热（�/span>
±5
真空或者惰性气体保护（微正压）

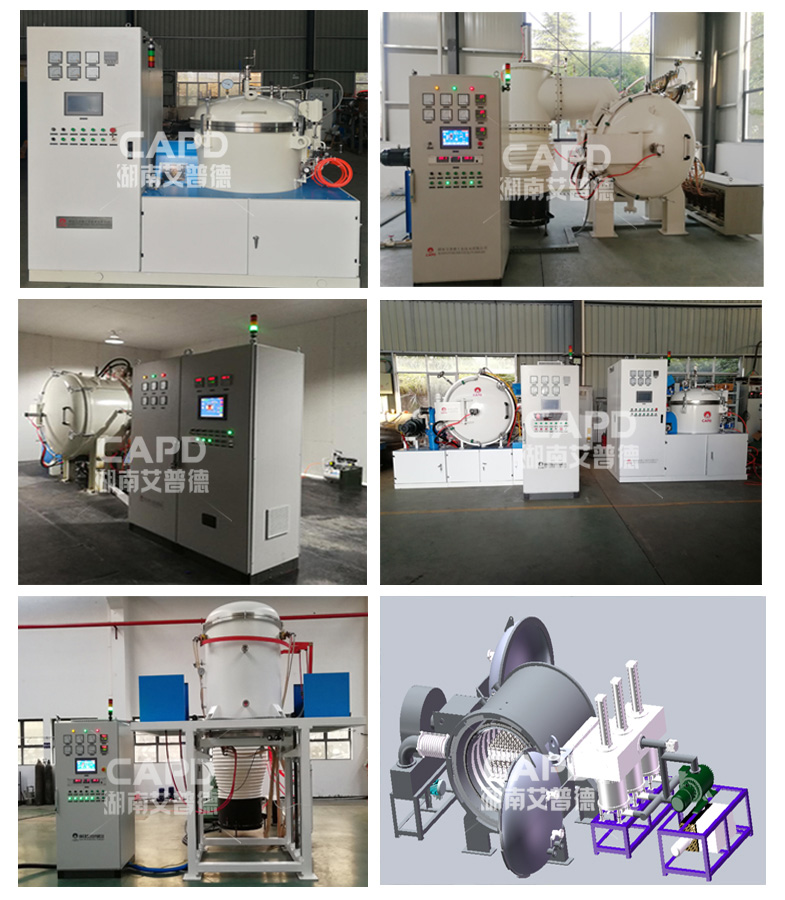

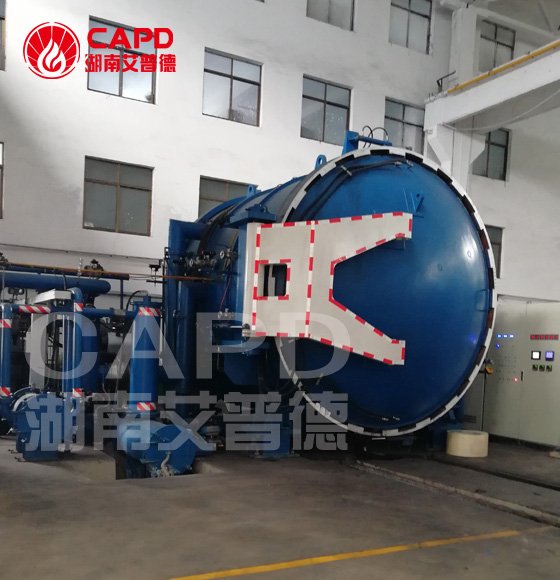

案例产品展示９�/strong>
