参考价栻/p>面议
型号
品牌
产地
德国样本
暂无看了NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421的用户又看了
留言询价
虚拟号将180秒后失效
使用微信扫码拨号

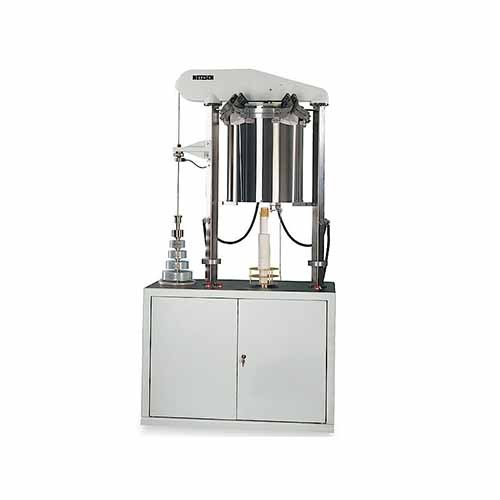

RUL（高温荷软测量）是在升温条件与一定的负载下测量耐火陶瓷产品的形变行为。材料的软化温度范围往往不同于纯原料的熔融范围，需要可靠地测定，使 RUL 421 可检测在高温的应用场合下耐火产品的使用性能、/p>
CIC (压缩蠕变测试) 指的是在高温下长时间恒温、在一定的负载下耐火材料试样的收缩率。RUL 421 同样可进 CIC 测试?*测试温度可达 1700C。由于其坚固的设计， RUL 421 特别适合于在高温与机械负载下的长时间的测试、/p>
RUL CIC 测试均使用直 50mm、高 50mm的柱状样品，其形变测量为差示测量原理，试样上需有一 12.5 mm 的共轴孔、/p>
通过使用带砝码的罩状炉子，保证了其负载值与形变无关的良好重现性、/p>
通过将试样上的负载减少至相比样品表面积而言近似可忽略的值， RUL 421 上可进行温度上至 1700C 的精确的膨胀测量，包括大体积及非均匀材质的样品、/p>
RUL/CIC 421 - 技术参?/strong>
?温度范围：RT ... 1600/1700C （选配（/p>
?样品长度?0 mm
?样品直径?0 mm
?测量范围?0mm
?分辨率：5nm
?载荷?...1000N
?测试气氛：空?保护气（不同型号（/span>
RUL/CIC 421 的测量与分析软件是基 MicroSoft Windows? 系统 Proteus? 软件包，它包含了所有必要的测量功能和数据分析功能。这一软件包具有极其友善的用户界面，包括易于理解的菜单操作和自动操作流程，并且适用于各种复杂的分析。Proteus 软件既可安装在仪器的控制电脑上联机工作，也可安装在其他电脑上脱机使用、/span>
?可绘?*或相对膨胀／收缩曲线、/p>
?多种校正方式：通过标样校正测量或支架理论膨胀数据来校正样品支架本身的膨胀影响
?偏移量修止/p>
?特征温度：自动确定起始点、峰值和终止点温?/p>
?按照 DIN/ISO 国际标准确定软化点、/p>
?自动软化点检测、/p>
?可以温度或时间为基准作微分得到膨胀速率曲线、/p>
?可计算物理热膨胀系数与工程热膨胀系数，并绘制相应曲线、/p>
?RUL CIC 特定的曲线与表格数据、/span>
耐火砖的高温荷软（RUL）测诔/strong>
下图显示了从耐火砖（约含 35% Al2O3）上取得的试样进 RUL 测试得到的结果。测试条件：0.2 N/mm2? K/min，静态空气。试样在 960C 达到**膨胀。在 1210C（T05）?240C（T1）与 1270C（T2）达到相应的 0.5%?.0% 2.0% 形变、/p>
下图显示了从耐火砖（约含 35% Al2O3）上取得的试样进 CIC 测试得到的结果。测试条件：0.2 N/mm2? K/min?190C 恒温 25 小时；静态空气。图中左侧为动态升温曲线，右侧为恒温段的测试结果、/span>
暂无数据
NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421的工作原理介绍？NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421的使用方法？NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421多少钱一台？NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421使用的注意事顸/li>NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421的说明书有吗＞/li>NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421的操作规程有吗？NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421的报价含票含运费吗？NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421有现货吗＞/li>NETZSCH德国耐驰耐火材料测试仪RUL/CIC 421包安装吗＞/li>
移动?/p>
工商已核宝/p>
