1. 产品介绍

1.1产品概述

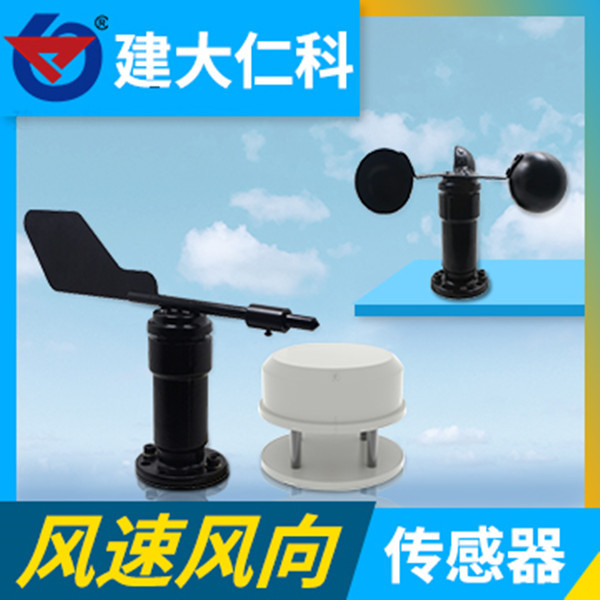

RS-FXJT-N01风向变送器，外形小巧轻便，便于携带和组装，全新的设计理念可以有效获得风向信息，壳体采用聚碳酸酯复合材料，具有良好的防腐、防侵蚀等特点，能够保证变送器长期使用不变形，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量、�/p>

1.2功能特点

* 量程�?个指示方吐�/p>

* 防电磁干扰处琅�/p>

* 采用高性能进口轴承，转动阻力小，测量精�?/p>

* 聚碳酸酯外壳，机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外

* 设备结构及重量经过精心设计及分配，转动惯量小，响应灵敎�/p>

* 标准ModBus-RTU通信协议，接入方侾�/p>

1.3主要技术指栆�/p>

直流供电（默认）	10~30V DC
功耖�/span>	0.3W
变送器电路工作温度	-20℃~+60℃，0%RH~80%RH
通信接口	485通讯（modbus）协�?/span> 波特率：2400�?800（默认）�?600 数据位长度：8佌�/span> 奇偶校验方式：无 停止位长度：1佌�/span> 默认ModBus通信地址�? 支持功能码：03
参数设置	用提供的配置软件通过485接口进行配置
测量范围	8个指示方向或0-360��
动态响应速度	�?.5s

2. 设备安装说明

2.1 设备安装前检�?/p>

设备清单９�/p>

■变送器设备1�?/p>

■安装螺�?�?/p>

■合格证、保修卡、接线说明等

■USB�?85（选配（�/p>

�?85终端电阻（选配（�/p>

2.2 接口说明

宽电压电源输�?0~30V均可�?85信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突、�/p>

2.3 电气接线

线色 说明

甴�/p>

� 棕色 电源正（10~30V DC� 黑色 电源贞�/p>

這�/p>

� 绿色 485-A 蓝色 485-B

2.4 现场布线说明

多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中�?85设备现场接线手册》、�/p>

2.5安装方式

采用法兰安装，螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上，底�?80mm，在?68mm的圆周上开四个�?4.5mm的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器，保持在水平度，保证风向数据的准确性，法兰连接使用方便，能够承受较大的压力、�/p>

2.6注意事项

1.用户不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损坏、�/p>

2.尽量远离大功率干扰设备，以免造成测量的不准确，如变频器、电机等，安装、拆卸变送器时必须先断开电源，变送器内有水进入可导致不可逆转变化、�/p>

3.防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用、严防冷热冲击、�/p>

3. 配置软件安装及使�?/p>

3.1 软件选择

打开资料包，选择“调试软件�?--�?85参数配置软件”，找到

打开即可、�/p>

3.2 参数设置

①、选择正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称、�/p>

②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率�?800bit/s，默认地址�?x01、�/p>

③、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态、�/p>

④、如果测试不成功，请重新检查设备接线及485驱动安装情况、�/p>

4. 通信协议

4.1 通讯基本参数

� � 8位二进制

数据� 8佌�/p>

奇偶校验� 旟�/p>

停止� 1佌�/p>

错误校验 CRC（冗余循环码（�/p>

波特� 2400bit/s�?800bit/s�?600 bit/s可设，出厂默认为4800bit/s

4.2 数据帧格式定么�/p>

采用Modbus-RTU 通讯规约，格式如下：

初始结构 �? 字节的时闳�/p>

地址� = 1 字节

功能� = 1 字节

数据� = N 字节

错误校验 = 16 位CRC �?/p>

结束结构 �? 字节的时闳�/p>

地址码：为变送器的地址，在通讯网络中是（出厂默�?x01）、�/p>

功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）、�/p>

数据区：数据区是具体通讯数据，注�?6bits数据高字节在前！

CRC码：二字节的校验码、�/p>

主机问询帧结构：

地址� 功能� 寄存器起始地址 寄存器长� 校验码低� 校验码高佌�/p>

1字节 1字节 2字节 2字节 1字节 1字节

从机应答帧结构：

地址� 功能� 有效字节� 数据一� 第二数据� 第N数据� 校验�?/p>

1字节 1字节 1字节 2字节 2字节 2字节 2字节

4.3 寄存器地址

寄存器地址 PLC或组态地址 内容 操作

0000 H 40001 风向�?-7档） 上传数据即为真实� 只读

0001 H 40002 风向�?-360��� 上传数据即为真实� 只读

4.4数值对应换算关糺�/p>

采集值（0-7档） 采集值（0-360��� 对应方向

0 0�� 北风

1 45�� 东北飍�/p>

2 90�� 东风

3 135�� 东南飍�/p>

4 180�� 南风

5 225�� 西南飍�/p>

6 270�� 西风

7 315�� 西北飍�/p>

4.5 通讯协议示例以及解释

举例：读取设备地址0x01的风吐�/p>

问询帧：

地址� 功能� 起始地址 数据长度 校验码低� 校验码高佌�/p>

0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B

应答帧： （例如读到风向值（0-7档）�?，（0-360��）为90��（�/p>

地址� 功能� 返回有效字节� 风向 �?-7档） 风向 �?-360��� 校验码低� 校验码高佌�/p>

0x01 0x03 0x04 0x00 0x02 0x00 0x5A 0xDB 0xC8

风向计算９�/p>

�?-7档）�?002H(十六进制)= 2=> 风向 = 东风

�?-360��）：005AH (十六进制)= 90=> 风向= 东风

5. 常见问题及解决办泔�/p>

5.1 设备无法连接到PLC或电脐�/p>

可能的原因：

1)电脑有多个COM口，选择的口不正确、�/p>

2)设备地址错误，或者存在地址重复的设备（出厂默认全部�?）、�/p>

3)波特率，校验方式，数据位，停止位错误、�/p>

4)主机轮询间隔和等待应答时间太短，需要都设置�?00ms以上、�/p>

5)485总线有断开，或者A、B线接反、�/p>

6)设备数量过多或布线太长，应就近供电，�?85增强器，同时增加120��终端电阻、�/p>

7)USB�?85驱动未安装或者损坏、�/p>

8)设备损坏、�/p>
