用逓�/span>

RapidAir气孔结构分析仪是一种图像分析系统，基于ASTM C457标准中的直线横贯法“硬化混凝土中气孔参数的显微镜测定方法”，用于自动测定硬化混凝土中的空气含量、�/span>

测量的气孔结构参数包括空气含量、间距系数和比表面积�

原理

从结构物上取芯，然后在实验室切片、打磨、抛光。制好的表面应该平整、光滑，气孔边缘有明显的凸起。在*后处理之前，要在立体显微镜下观察抛光的质量情况、�/span>

将抛光的表面用蘸满黑墨的印台涂黑，加热至55��C，然后用橡胶抹刀在表面涂上白色的氧化锌涂料，涂料会在表面融化后流入孔隙中�

冷却至室温，使用锋利的钢刮刀刮去试样表面多余的涂料，用立体显微镜观察黑白对比的质量。气孔内应该完全填充白色的涂料，而表面不能留有涂料�?后将试块放在立体显微镜下，使用黑色记号笔将骨料中的孔洞和明显的裂缝涂黑。左图为正确制备好的试样、�/span>

试样的准备工作大约需�?0分钟。RapidAir用直线横贯法测试所需时间不超�?2分钟，用改进的数点法不超�?0分钟。而按照ASTM C457或EN 480-11用光学显微镜手动分析需�?�?个小时�

操作

对比度增强后，制备好的试样放在显微镜下的X-Y-Z移动平台上、�/span>RapidAir控制单元自动移动该平台，软件测定穿过白色气孔的横线总长的比例，如右图的放大图所示。扫描完成后，根据ASTM C457或EN 480-11确定气孔参数、�/p>

扫描图将自动保存在报告文件中，内容包括空气含量、间距系数和比表面积。另外，还可看到气孔尺寸分布的绘图显示以及原始数据�

制备好的试样放在可移动台上用于图像分� RapidAir操作全览

与ASTM C457的相关性和精度

报告Pade� C.� Jakobsen� U.H. and Elsen� J.，“A New Automatic Analysis System for Analyzing the Air Void System in Hardened Concrete，� International Cement Microscopy Association Conference� San Diego� CA� USA� April 2002（“一种用于分析硬化混凝土中的空气含量的新型自动分析系统”， 国际水泥显微镜协会会议， **亚哥，加州，美国�?002�?月）表明，使用RapidAir测得的气孔参数与ASTM C457标准测得的结果相关性非常好。该研究�?3家欧洲实验室参与。使用RapidAir测得的气孔参数的标准差如上�

含气量：0.37%?

比表面积�?.57mm-1

间距系数�?.011mm

使用RapidAir和ASTM C457标准测得的空气含量和比表面积的比辂�/span>

RapidAir订购编号

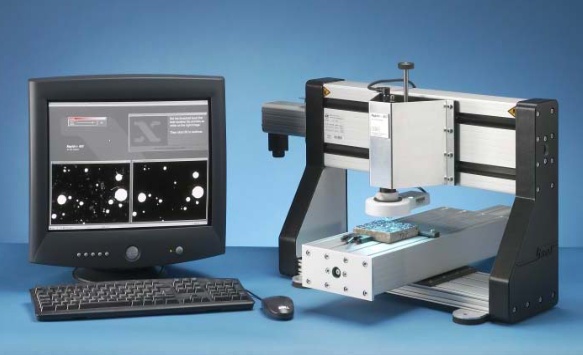

RapidAir-3000系统如右图所示，是一套完整的测试系统直接可进行操作。包括预装软件的PC、控制器和操作手册、�/span>
