雷达水位监测系统

产品介绍�

GLP-SW2雷达水位监测系统是一款高精度且具有水面波动滤波处理的地表水水位测量、雨量监测系统。它采用喇叭天线的设计，降低功耗，宽范围的输入电压，专门设计于适合野外无人值守的野外自动站应用，测量不受大气温度、压力、空气密度、风、降水、相对湿度的影响，具有极高的稳定性。低功耗及免维护设计。产品具有灵活的工作模式配置�

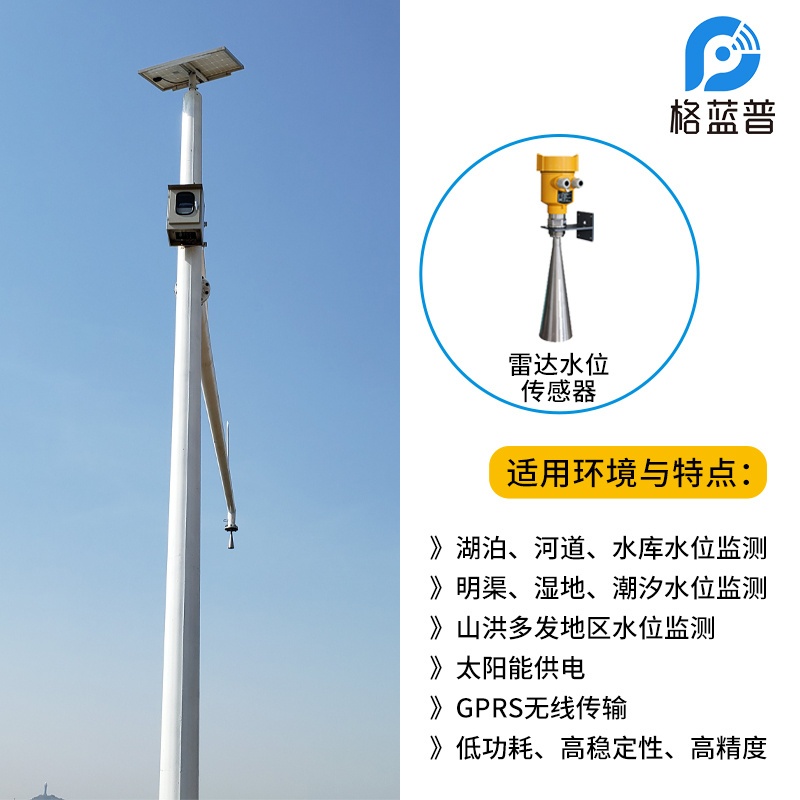

雷达测量原理的优越性，使其适用于以下工作环境：湖泊、河道、水库、明渠、湿地、潮汐水位等水位监测、水质易发生变化的水位监测、含大量漂浮物和沉淀物的沟渠、生产大量水草的场所、太阳能供电，偏僻的野外工作以及山洪多发地区�

基本原理�

从雷达水位传感器天线发射雷达脉冲，天线接收从水面反射回来的脉冲，并记录时间（T），由于电磁波的传播速度（C）是个常数，从而的得出到水面的距离（D）。电磁波从发射到接收的时间与到水面的距离成正比，纳秒级的时间测量转化为毫秒级的时间测量，从而极大的提高了测量精度�

每秒55次测量，再进行数字滤波处理，从而大限度的减少水波对测量结果的影响，测量结果相当于静水水位测量�

GLP-SW2雷达水位监测系统功能简介：

水位采集仪具有水位和雨量数据采集、实时时钟、定时存储、参数设定、参数历史数据掉电保护等功能

安卓智能系统，汉字液晶键盘人机界面，人机界面友好�

标准RS232/485通讯功能，支持MODBUS通讯协议，可以选配通过有线、移动无线GPRS和无线数传电台等多种通讯方式与计算机组成监测系统�

电源系统有市电、直流和太阳能系统多种方式�

采用野外防护箱，外形美观、耐腐蚀、抗干扰�

GLP-SW2雷达水位监测系统系统特点

电源系统:太阳能供电、风光互补供电系统、交�?20V、直�?V�?2V等，也可根据用户需要选配�

可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守�

完善的防雷击、抗干扰等保护措施�

硬件和软件均采用模块组合式开放性设计，可灵活组合使用�

通讯方式可根据需要选配�

GLP-SW2雷达水位监测系统特点

不受大气温度、压力、空气密度、风、降雨、相对湿度的影响�

不受水中污染物及沉淀物的影响�

不受水质变化的影响；

不需要防浪井，对水流无影响；

测量精度能达到毫米级�

测量范围能达�?0米；

连续在线采集，太阳能供电�

非接触测量方式，不受漂浮杂物的影响；

低维护成本，安装维护简单，寿命长；

GLP-SW2雷达水位监测系统主要技术参数：

量程�?0m�

测量精度�?#177;1-2mm�

天线材料：不锈钢316L喇叭/PTFE振子�

天线结构：尖锥形振子�

频率范围�?6GHz�

信号输出：RS485/MODBUS协议�

电源：（6~26）VDC

过程连接：G1/2螺纹�?1/2NPT

介质温度�?40-120�

过程压力�?1.0-3bar

重复性：��2mm

精度９�0.1%

频率范围�?6GHz

防爆/防护等级：ExiaIICT6/IP67

监测平台特点

1、可存储及查询历史数据；可保存历史数�?年以上，

2、数据采集周期可自行设置，每分钟采集一次或10分钟采集一次皆可根据需要设�

3、查询结果可转换（表格、曲线图、柱状图）；

4、同时具备数据导入导出功能（excel）；

5、同时可显示多点水位记录数据，可在全国无线传输数据�

雷达水位计分�?款，分别为：可测量距离为30米、可测量距离�?5米、可测量距离�?5米、可测量距离�?0米、可测量距离�?米�

售后服务

服务及售后介�

本公司提供两年的免费整机保修服务；两年内所有配件只换不修，提供终身整机维修，五年内提供成本价配件。本公司接到维修通知后应及时派技术人员维修�

服务及售后包括：

1.免费的产品运输到客户指定地点�

2.产品安装。每台设备提供一次的安装及调试�

3.产品的两年质保�

4.客户使用及维护�

5.质保期外的优惠质保�

施工准备参�

监控立杆的预埋件基础施工�

1.基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓�

2.施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平�?MM�?0MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度�

3.每一根金属立杆都必须接地，其接地电阻小于４欧；各立杆基础具体数据视现场施工需要为准。路口窨井施�

4.净尺寸500��500��600（长���?#215;高），标高同人行道面或绿化带，板面须光滑，设提孔，按国标制作盖板。各窨井土建具体数据视现场施工需要为准、�/p>
