碳化硄�/span>（SiC）是用石英砂、石油焦(或煤�?、木屑为原料通过电阻炉高温冶炼而成。碳化硅在大自然也存在罕见的矿物，莫桑石、�/p>

碳化硅又称碳硅石。在当代C、N、B等非氧化物高技术耐火原料中，碳化硅为应用Z广泛、Z经济的一种。可以称为金钢砂或耐火砂、�/p>

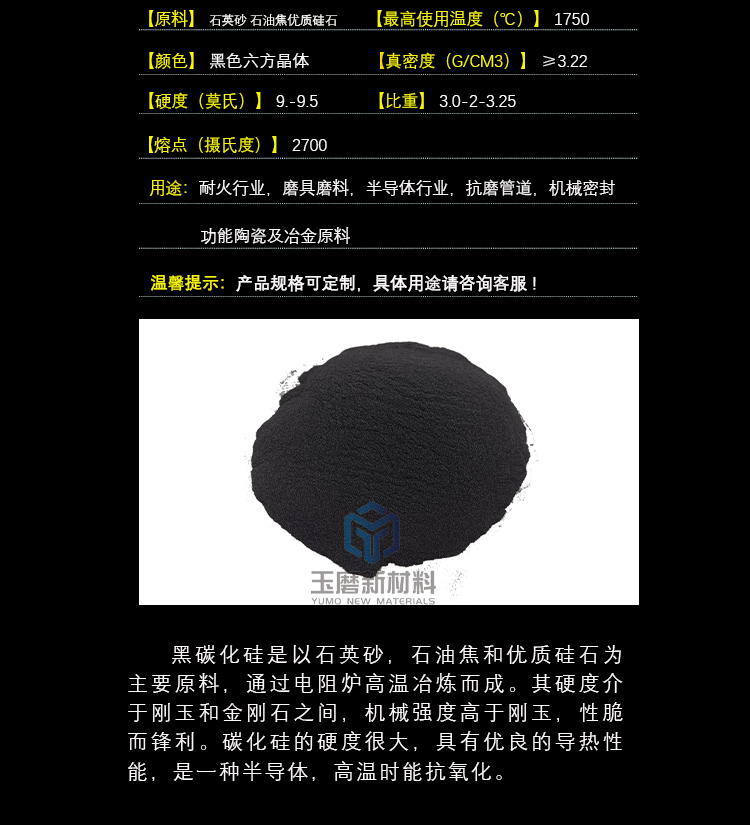

碳化硅是用石英砂、石油焦(或煤�?、木�?生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重�?.20�?.25，显微硬度为2840�?320kg/mm2、�/p>

包括黑碳化硅咋�span style="box-sizing: border-box;">绿碳化硅，其中：绿碳化硅是以石油焦和优质硅石为主要原�?添加食盐作为添加剂，通过电阻炉高温冶炼而成。其硬度介于刚玉和金刚石之间,机械强度高于刚玉� 常用的碳化硅磨料有两种不同的晶体，一种是绿碳化硅，含SiC 97%以上，主要用于磨硬质含金工具。另一种是黑碳化硅，有金属光泽，含SiC 95%以上，强度比绿碳化硅大，但硬度较低，主要用于磨铸铁和非金属材料、�/p>

分子式为SiC，其硬度介于刚玉和金刚石之间，机械强度高于刚玉，可作为磨料和其他某些工业材料使用。工业用碳化硅于1891年研制成功，是Z早的人造磨料。在陨石和地壳中虽有少量碳化硅存在，但迄今尚未找到可供开采的矿源、�/p>

纯碳化硅是无色透明的晶体。工业碳化硅因所含杂质的种类和含量不同，而呈浅黄、绿、蓝乃至黑色，透明度随其纯度不同而异。碳化硅晶体结构分为六方或菱面体� α-SiC和立方体的�?SiC(称立方碳化硅)。�?SiC由于其晶体结构中碳和硅原子的堆垛序列不同而构成许多不同变体，已发�?0余种。�?SiC�?100℃以上时转变为�?SiC、�/p>

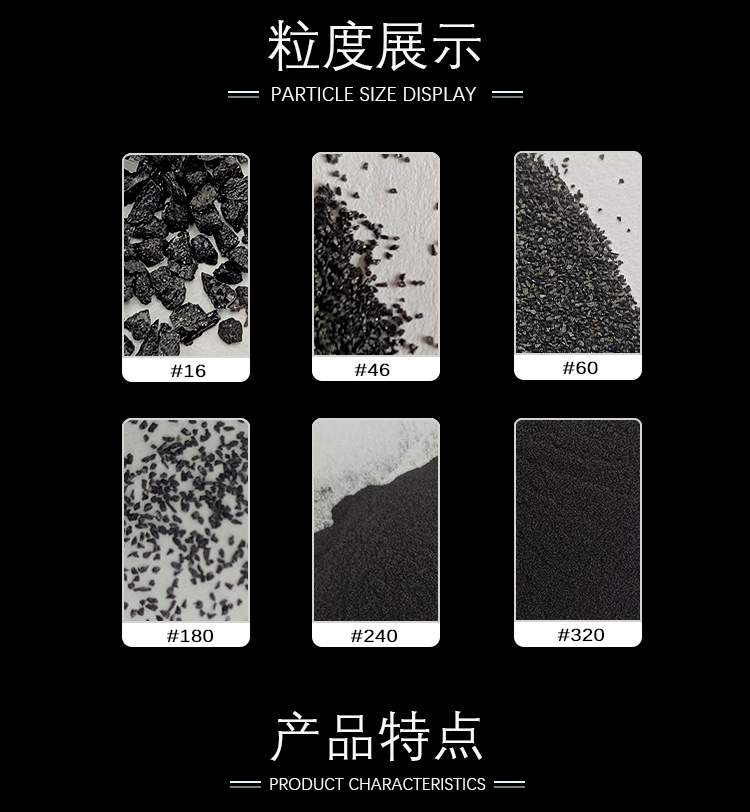

碳化硅的工业制法是用优质石英砂和石油焦在电阻炉内炼制。炼得的碳化硅块，经破碎、酸碱洗、磁选和筛分或水选而制成各种粒度的产品、�/p>

碳化硅有黑碳化硅和绿碳化硅两个常用的基本品种，都属�?SiC。①黑碳化硅含SiC�?8.5%，其韧性高于绿碳化硅，大多用于加工抗张强度低的材料，如玻璃、陶瓷、石材�?span style="box-sizing: border-box;">耐火材料、铸铁和有色金属等。②绿碳化硅含SiC99%以上，自锐性好，大多用于加工硬质合金、钛合金和光学玻璃，也用于珩磨汽缸套和精磨高速钢刀具。此外还有立方碳化硅，它是以特殊工艺制取的黄绿色晶体，用以制作的磨具适于轴承的超精加工，可使表面粗糙度从Ra32�?.16微米一次加工到Ra0.04�?.02微米、�/p>

碳化硅由于化学性能稳定、导热系数高、热膨胀系数小、耐磨性能好，除作磨料用外，还有很多其他用途，例如：以特殊工艺把碳化硅粉末涂布于水轮机叶轮或汽缸体的内壁，可提高其耐磨性而延长使用寿�?�?倍；用以制成的高级耐火材料，耐热震、体积小、重量轻而强度高,节能效果好。低品级碳化硅（含SiC�?5%）是极好的脱氧剂，用它可加快炼钢速度，并便于控制化学成分，提高钢的质量。此外，碳化硅还大量用于制作电热元件硅碳棒、�/p>

碳化硅的硬度很大，具有优良的导热性能，是一种半导体，高温时能抗氧化、�/p>
