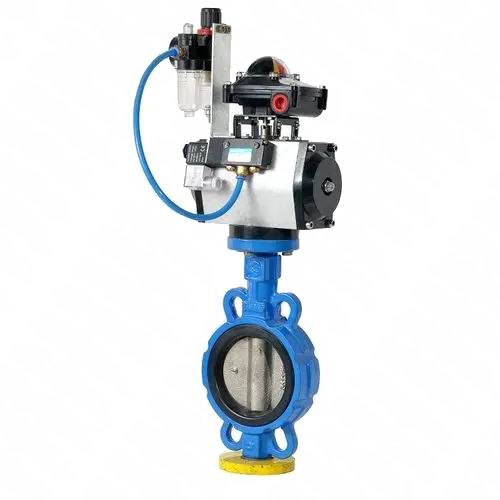

气动软密封蝶阀

我公司生产的气动软密封蝶阀是在软密封的蝶阀上通过支架配上气动执行器，采用气动执行器的软密封蝶阀开关、或者调节速度快，可远程控制，不需要人力到现场操作，节约了人力资源和时间。广泛应用于商业建筑、市政供水、暖通系统中。提供配水和消防保护、�/span>

软密封蝶阀有橡胶密封，和四氟密封，橡胶密封用于常规的水介质中，具有成本低的实用价值。四氟密封一般用于空气或者含有轻微腐蚀性的介质中。还有一种是PPL高温四氟，主要用于温度高的介质中、�/span>

气动软密封蝶阀阀体采用中线型设计，其阀门主要结构由阀体、蝶板、阀座、阀杆及传动操作机构等零件组成，阀座采用可脱卸构造。可广泛应用于给排水，建筑，空调，石化，水电，造纸等流体管线上作为调节或截流装置使用、�/span>

气动软密封蝶阀产品特点９�/span>

宽边浮动式橡胶阀座可拆卸便于现场维修，并采用全流域设计；

双向等压密封，低水损：�/span>

特殊切向销连接，可将蝶板和阀杆紧密结合在一起，不致松动，不致削弱阀杆的强度且具有良好的互换性；

气动软密封蝶阀产品标准９�/span>

设计制造标准：GB/T12238

法兰连接标准９�/span>GB/T17241.6

顶部法兰标准９�/span>ISO5211

结构长度标准９�/span>GB/T12221

压力试验标准９�/span>GB/T13927

气动软密封蝶阀技术参�?/span>９�/span>

公称通径９�/span>DN50~DN1000 (2"~40")

公称压力９�/span>PN16

工作温度９�/span>0°C~85°C

适用介质：水、气佒�/span>

气动软密封蝶阀连接方式９�/span>

常见的有法兰连接、对夹连接、对焊连接、卡箍连接等、�/span>

1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中、�/span>

2、对夹连接：阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式、�/span>

3、卡箍连接，也叫沟槽连接，在管材、管件平口端的接头部位加工成环行沟槽后，用拼合式卡箍件，C型橡胶密封圈和紧固件组成的快速拼装接头、�/span>

4、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上、�/span>

气动软密封蝶阀结构图：

气动软密封蝶阀连接尺寸９�/span>
