流动方向９/p>双向
连接通道９/p>其他
驱动方式９/p>手动
输送物料：
块状 石块 煤块连接方式９/p>法兰
材质９/p>其他
口径９/p>500
压力９/p>无压
设计标准９/p>行业标准
留言询价
虚拟号将180秒后失效
使用微信扫码拨号

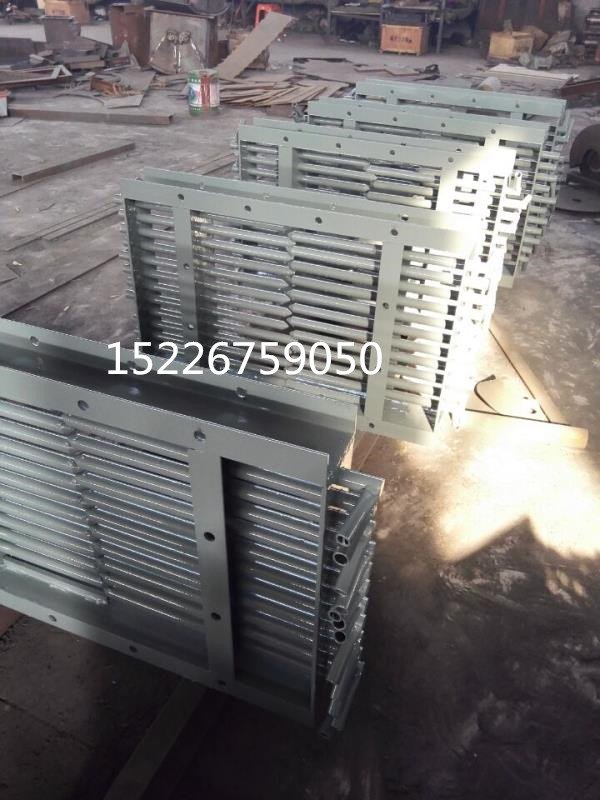

棒条阀的结构特点介绍：
＇/span>1）、棒条阀结构简单，性能可靠，易操作。它克服了平板闸门因物料颗粒大而造成的启闭力大，甚至阀板关不进去的特点、/span>
＇/span>2）、由于该阀采用单棒条操作，因而操作简单、灵活、/span>
＇/span>3）、整体结构为优质型钢性好、强度高、不变形使用寿命长，无须维修，是中小型晶状、块状物料控制的理想设备、/span>
三、单双层棒条阀的工作原理介绍：
＇/span>1）、棒条式闸阀(棒条阀)主要由框架和棒条组成、/span>
＇/span>2）当棒条组插入框架里，则棒条就形成一个平行栅板，将物料阻隔在闸门的一侧，若抽出一根棒条，侧栅板上就会出现一条较大的空道，物料就由空道进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定、/span>
四、主要外形及连接尺寸
规格 |
A×A1 |
B×B1 |
C×C1 |
L |
H |
H1 |
n-Φ |
重量kg |
300×300 |
390×390 |
350×350 |
300×300 |
800 |
120 |
140 |
8-Φ14 |
173 |
400×400 |
490×490 |
450×450 |
400×400 |
1000 |
120 |
140 |
12-Φ14 |
256 |
500×500 |
610×610 |
560×560 |
500×500 |
1200 |
140 |
160 |
16-Φ18 |
385 |
600×600 |
710×710 |
660×660 |
600×600 |
1400 |
140 |
160 |
16-Φ18 |
550 |
700×700 |
820×820 |
770×770 |
700×700 |
1600 |
160 |
180 |
20-Φ18 |
790 |
800×800 |
920×920 |
870×870 |
800×800 |
1800 |
160 |
180 |
20-Φ18 |
892 |
900×900 |
1030×1030 |
972×972 |
900×900 |
2000 |
160 |
180 |
24-Φ123 |
1077 |
1000×1000 |
1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
24-Φ123 |
1338 |
1100×1100 |
1240×1240 |
1183×1183 |
1100×1100 |
2500 |
180 |
200 |
28-Φ123 |
1671 |
1200×1200 |
1340×1340 |
1280×1280 |
1200×1200 |
2700 |
180 |
200 |
32-Φ123 |
2089 |
棒条阀结构简单，性能可靠，易操作。它克服了平板闸门因物料颗粒大而造成的启闭力大，甚至阀板关不进去的特点
