一�?/span>概况

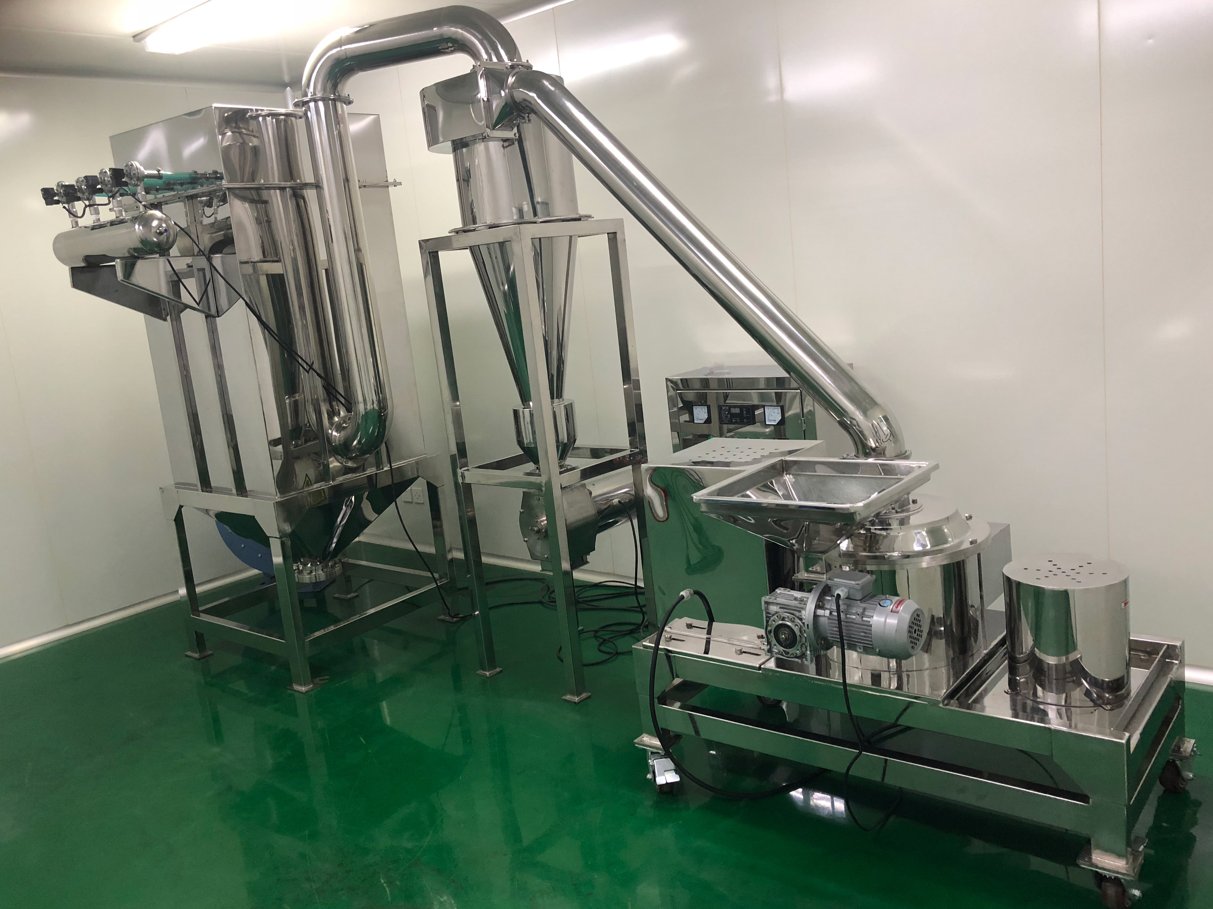

WFJ系列微粉碎机是我公司自行设计、开发研制的一种高效微粉碎机，物料的粉碎与粉粒的分级装于同一机体内，而各自独立运转。本机由主机、旋风分离器、脉冲除尘器、电控箱四个部分组成，具有风选式、无筛、无网、粒度大小均匀等多种性能，生产过程连续进行。该机达到国�?*。该机具有功能全，结构紧凑，技术性能稳定，耗电省，适应范围广，不产生粉尘，可调节粉体细度，维修简便等特点，广泛使用于化工、染料、涂料、医药、食品等各行业不同领域中的超细粉碎，物料的粉碎、分级至成品是在同一密闭的系统中进行，经除尘处理，不污染，是当前理想的环保成套设备、�/span>

本机特别适用于脆性物料的超微粉碎，物料的硬度�?/span>1-3级为**，如石墨、高领土、白炭黑等高金属矿。由于微粉碎机的转速高，进风量大，适用于热敏性物料如合成树脂、硫磺、农药、食品、中草药、磷酸盐、碳酸镁等物品的粉碎、�/span>

二�?/span>结构及工作原琅�/span>

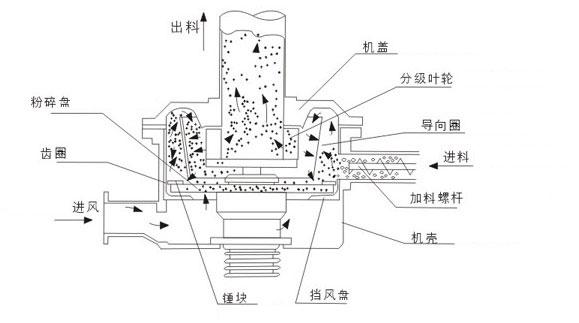

该机经进料口螺旋送料器，将物料送入机体与导流圈之间的粉碎室，在粉碎室内被高速旋转的刀片冲击下，使物料甩向固定在机体上的齿圈，造成撞击、剪切，以及物料与物料，物料与刀片、齿圈间的相互碰撞、摩擦、剪切进行交替粉碎。粉碎后的物

料，在负压气流的拉力作用下，小粉粒克服自重，随气流越过导流圈，进入分级室，由分级叶轮进行分级。分级叶轮由叶片组成，高速旋转的分级叶片产生与负压相反的离心力，沉入叶道内的粉粒同时受到负压气流的向心力和粉粒自重及叶轮产生的离心力的作用，粉粒中大于临界直径（分级粒径）的颗粒因质量大被甩回粉碎室继续粉碎，小于临界直径的颗粒经排粉管进入旋风收集器经排料阀排出。分级叶轮的旋转速度越高，分级的粉粒越细，调正分级叶轮的旋转是控制粉粒大小的决定因素、�/span>

三�?/span>技术参数：

⑴主轴转速：3650r/min

⑵分级转速：480-2400r/min（可变频调速）

⑶加料口转速：20-110r/min（可变频调速）

⑷主电机功率９�span style="font-family:Calibri">22-55KW

⑸分级电机功率：4-11KW

⑹送料电机功率９�span style="font-family:Calibri">0.75-1.5KW

⑺出料电机功率：0.75-1.5KW

⑻引风机电机功率９�span style="font-family:Calibri">18.5-45KW

⑼电机总功率：46-114KW

⑽粉碎细度：100-1000目（可任意调节，具体细度视物料� 定）

⑾粉碎能力：100-1200kg/h

技术参�?/span>

型号	WFJ-15	WFJ-30	WFJ-45	WFJ-60	WFJ-80	WFJ-100
生产能力（kg/h（�/span>	30-350	50-800	80-1000	100-1200	200-1500	300-1800
进料粒度 （mm（�/span>	<10	<10	<10	<10	<10	<10
出料粒度 （mesh（�/span>	80-500	80-500	80-500	80-500	80-500	80-500
总功率（kw（�/span>	14.87	42.12	60.5	70.45	114	134
主转速（r/min)	5500	3650	3200	2900	2300	2000
重量(kg)	1300	2000	2200	3500	3800	4000
