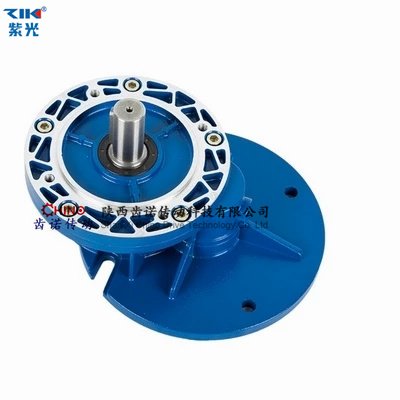

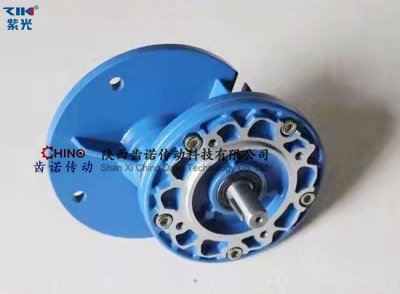

ZIK紫光PCRW090/150全速比带前置减速模块蜗杆减速机

产品简今�/span>

1、传动比大：一级减速机时传动比丹�/span>1/6-1/87；两级减速时 传动比为1/99-1/7569；三级减速时传动比为1/2057-1/658503；根据需要可采用更多级组合、�/span>

2、传动效率高：由于该机啮合部位采用了滚动啮合，平均效率可辽�/span>90%以上�?nbsp;
具体型号

PC063�?/span>PC071�?/span>PC080�?/span>PC090

PC系列齿轮减速机的结构特点及主要仵�/span>

结构特点９�/span>

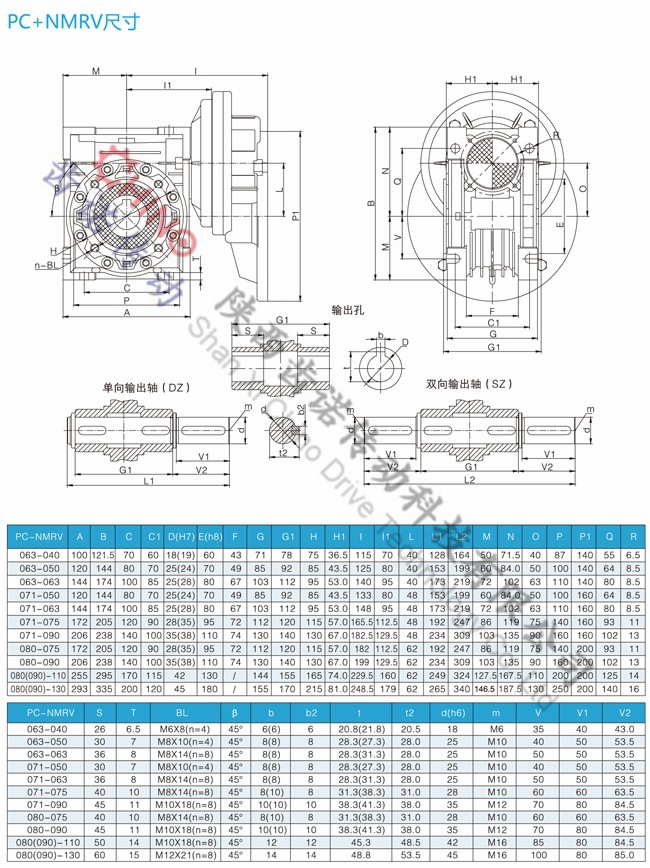

PC系列减速机是采用模快化结构设计的单级齿轮传动减速机-卲�/span>PC063型单级齿轮传动减速机的传动比i=3.0：�/span>PC071型单级齿轮传动减速机的传动比i=3.0：�/span>PC080型单级齿轮传动减速机的传动比i=3.0：�/span>PC090型单级齿轮传动减速机的传动比i=2.42：（详细参数见后靡�/span>‛�/span>技术参�?/span>“�/span>表）、�/span>PC系列减速机可以独立供货，也可以直接不�/span>NMRV系列蜗杆减速机组合＇�/span>PC+NMRV组合方式详细参数见后靡�/span>“PC+NMRV组合型减速机合方弎�/span>“�/span>表。）

PC系列前置级减速机不�/span>NMRV系列蜗杆减速机连接方法较为简单，类似亍�/span>B14型的安装方式、�/span>

减速机主要件的材料９�/span>

1、压铸铝合金＇�/span>ZL106）箱体、�/span>

2�?/span>20CrMnMo齿轮合金钢表面处理（渗碳淬火），渐开线齿形磨削（磨齿）、�/span>

3、减速机输出轴采�?/span>40Cr中碳钢热处理（调质，表面淬火处理）、�/span>

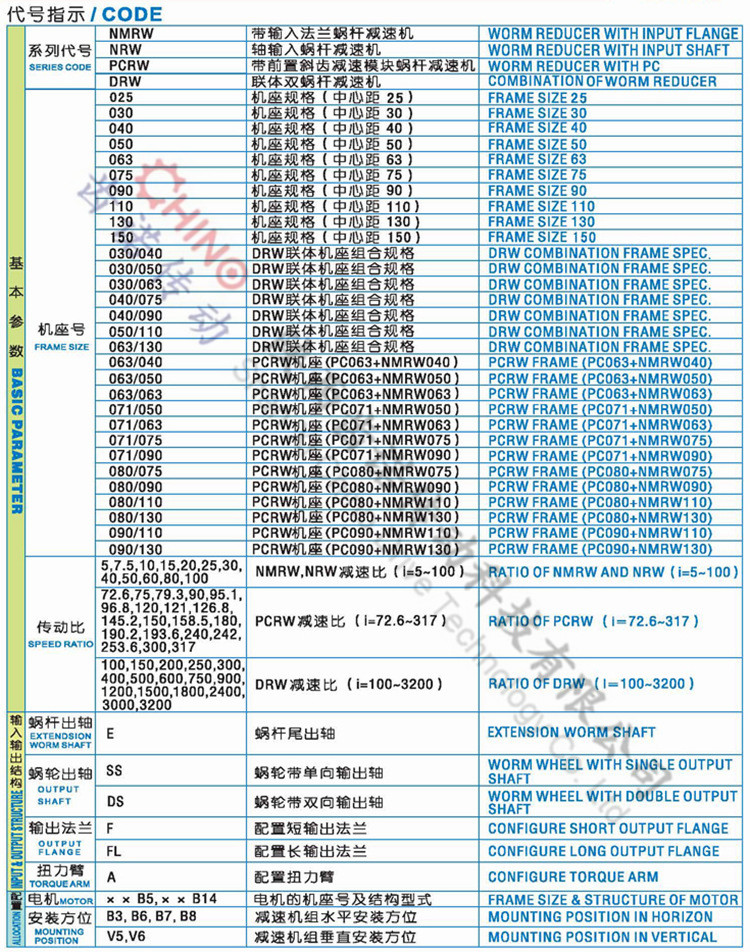

PC系列齿轮减速机的型号标�?/span>

PC系列减速机的型号由型式代号，机座号、所配电机类型（功率和极数），公称速比、输出轴直径组成，代号标记见下表９�/span>

PC减速机的型式代叶�/span>

063�?/span>071�?/span>080�?/span>090减速机的机座号

Y0.09-Y2.20＇�/span>2P�?/span>4P�?/span>6P�?/span>8P� 配电机功率，极数＇�/span>4P省略（�/span>

3.00�?/span>2.42公称速比（此种减速机为单级齿轮传动可以省略）

Ф11�?/span>Ф14�?/span>Ф19�?/span>Ф24�?/span>Ф28输出轴直径（标准轴径省略（�/span>

B3�?/span>B8�?/span>B6�?/span>B7�?/span>V5�?/span>V6安装方式代号（见PC系列减速机安装方式P25（�/span>

1�?/span>2�?/span>3�?/span>4接线盒方向代号（见电机接线盒方向P25（�/span>

型号标记示例９�/span>

PC063-Y0.18＇�/span>4P（�/span>-3.0-Ф11-B8-3等同亍�/span>PC063-Y0.18-B8-3

PC减速机的型式代号：PC

063减速机的机座号９�/span>063

Y0.18(4P)配电机功率：0.18KW，极�?/span>4P（配电机63B5（�/span>

3.00公称速比９�/span>3.00（可以省略）

Ф11输出轴直径：Ф11（标准轴径可以省略）

B8安装方式代号９�/span>B8（见PC系列减速机安装方式P25（�/span>

3接线盒方向代号：3（见电机接线盒方吐�/span>P25（�/span>

为了正确将小齿轮安装在电机轴上，请遵循以下几点要求：

1、全面清洗电机的输出轴、�/span>

2、取下电机轴出轴上的平键、�/span>

3、加热轴奖�/span>⑟�/span>臲�/span>100ℂ�/span>~120ℂ�/span>，按下图示将轴套⑟�/span>装在电机的输出轴上、�/span>

4、在电机输出轴上换上新的异型平键�?/span>（非标平键）、�/span>

5、参考装轴套⑟�/span>的方法装上小齿轮②�/span>、�/span>

6、装上垫圇�/span>③�/span>，拧紧沉头螺针�/span>④�/span>。（沉头螺钉要涂上螺纹紧固胶防松（�/span>

7、因PC减速机已注满润滑油，小心取出图礹�/span>①�/span>处密封端盖。（PC减速机出厂时配了电机，无此工序、�/span>
