探测器:
见参?/span>加速电压:
见参?/span>电子枪:
见参?/span>电子光学放大9/p>见参?/span>
光学放大9/p>见参?/span>
分辨率:
<250 nm看了赛默飞(原FEI)Helios 5 Laser PFIB TEM透射电镜的用户又看了
虚拟号将180秒后失效
使用微信扫码拨号

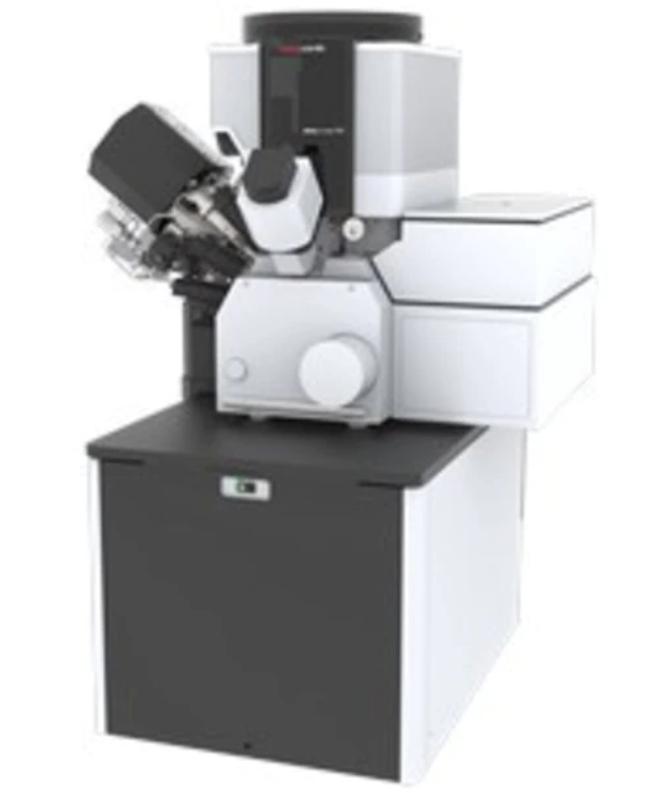

Thermo Scientific Helios 5 Laser PFIB提供?***的能力,极端大体?D分析,Ga-free样品制备,和精密微加工。具有创新的,完全集成的飞秒激光器,它提供*快的材料去除率和**的切割面质量,是毫米尺度范围纳米分辨率下*快的高质量亚表面和三维表征设备、/span>
产品参数
飞秒激光PFIB
**体积?000×2000×1000μm3
**束流:~1mA(等效于离子束电流)
切割束流?4μA
束斑尺寸?5μm
激光集成:3?SEM/PFIB/激?完全集成在样品室中,并具有相同的重合点,
实现精确、可重复的切割位置和三维表征、br/>一次谐波:波长1030 nm(红外),脉冲宽?lt;280 fs
二次谐波:波?15 nm(绿),脉冲宽度<300 fs
电子光学9/span>
三束重合?nbsp; WD=4 mm(与SEM/FIB相同(br/>可变物镜(电动)
偏光:水?垂直
重复率: 1 kHz~1 MHz
光束定位精度?lt;250 nm
保护挡板:自动SEM/PFIB保护挡板
软件9/span>
激光控制软仵br/>激光三维连续切片工作流稊br/>EBSD激光三维连续切片工作流稊br/>激光编程控制脚?
安全性:互锁式激光防护罩? 类激光安全)
特点和用逓/span>
*快的毫米级横截面材料去除,材料去除率比典型的Ga + FIB要快15,000倌br/> 通过在更短的时间内采集更大的体积来实现统计学相关的表面下和三维数据分枏br/> 准确、可重复的切割位置,三束交于样品上同一炸br/> 通过提取表面下TEM薄片或块体进行三维分析来实现深层表面下特征快速表?br/> 实现对不导电或对离子束敏感等具有挑战性的材料进行高吞吐量处理
实现对空气敏感样品的快速和简单表征,无需在不同仪器之间传送样品来进行成像和获取横截面
Helios 5 PFIB平台的所有功能都非常可靠,包?*质量的无 TEM和APT样品制备以及极高分辨率成像能劚/span>
