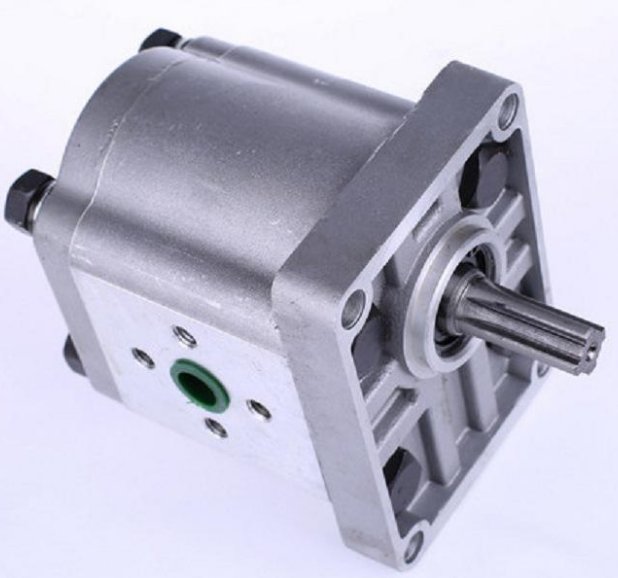

2CBN—E310/E306FH*双联齿轮泵注釉�/span>９�/span>

一９�/span>2，齿轮泵联接数量� 五：E3，后泵组�

二：CB，齿轮泵� 六：后泵排量6毫升每转：�/span>

三：E3，前泵组别； 七：进出油口。F法兰；L螺纹

四：前泵排量10毫升每转� 八：H，矩形花�?/span>

九：*，右旋（顺时针），L左旋

技术参数：

�?nbsp; 叶�/span>	前泵排量（ml/r（�/span>	后泵排量（ml/r（�/span>	压力（MPa（�/span>		转速（r/min（�/span>		容积效率(%)
			额定		额定
2CBN—E304/E304	4	4	16	20	2000	3000	�?2
2CBN—E306/E304	6	4
2CBN—E308/E304	8	4
2CBN—E310/E304	10	4
2CBN—E312/E304	12	4
2CBN—E314/E304	14	4
2CBN—E316/E304	16	4
2CBN—E320/E304	20	4
2CBN—E325/E304	25	4
2CBN—E532/E304	32	4
2CBN—E540/E304	40	4
2CBN—E550/E304	50	4
2CBN—E563/E304	63	4

用途与特点这种泵无论以何种方向正逆旋转，油的吸入口和流出口是不变的。其结构利用一种特殊的逆转圈，作用于摆线特征的偏心，使得转子的偏心旋转180度，来达到这个目的� 在运转过程中，由于轴和护圈的磨擦，外转子的偏心就改变了。由于外转子的驱动，转子的侧面和护圈的磨擦，使得内转子的偏心也发生改变，从而使得可逆旋转发生作用� 适用于各种冷冻机、船用设备、机床、铁路车辆、减速器、一般机械设备等需要正逆旋转的场合作为供油泵。具有极其广泛的应用范围、�/span>

CBN-F563齿轮泴�/span>产品简今�/span>

1）、挤压成型的铝合金缸体，经硬质氧化处理，表面质一坚硬，耐磨性强�2）、紧凑的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定�3）、活塞、齿条和输出轴的活动部位均安裄�/span>F4导向环，实现低摩擦，长寿命，避免金属间的接触�4）、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理�5）、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装�6）、执行器在全开和全关位置均可进衋�/span>90度正贞�/span>5度的双向行程调节�7）、安装连接尺寸符吇�/span>ISO5211�?/span>DIN3337咋�/span>VD1/VDE3845以及NUMAR标准，确保执行器间的互换性和方便安装电磁阀、限位开关等附件�8）、输出轴的安装连接孔有多种形状（四方孔、轴键孔、扁孔）供选择9）、外形美观而精巧，重量轻，具有防水密封结构�10）、有常温垊�/span>�?/span>高温型、低温型、�/span>

齿轮泴�/span>序号名称数量序号名称数量1缸体1 13端盖用密封圈2 2活塞2 14活塞减磨�2 3旋转�1 15 O形密封圈2 4端盖2 16活塞轴瓦2 5端盖(GTE) 217六角螺母2 6轴用弹性挡�1 18平垫�2 7轴用上垫�1 19 O形密封圈2 8 O形密封圈1 20调节螺栓2 9轴用上减磨环1 21内六角螺�4 10轴用中垫�1 22弹簧/弹簧�8-12 11轴用下减磨环12312 O形密封圈1 24

耗气量计箖�/span>双作用型计算公式V９�/span>(A+B)M V：耗气野�/span>N1/mim(N卆�/span>/刅�/span>)单作用型计算公式V=A((P+I01.2)÷98)M P：气源压劚�/span>KpaG(表压)注：�MPa转换戏�/span>KPa乘以1000�bar转换戏�/span>KPa乘以100 M：活塞每分钟往复次�?/span>

执行器的选用

选用气动执行器时，在已确定阀门的扭矩上再增加安全值。水蒸气或非润滑的液体介质增功�/span> 25％安全值；非润滑的浆料液体介质增加40％安全值；非润滑的干气介质增加60％安全值；非润滑用气体输送的颗粒粉料介质增加100％安全值；对于清洁、无摩擦的润滑介质增功�/span>20％安全倻�/span>(本公司推荏�/span>)、�/span>

选用双作用式执行器时,根据气源工作压力,查找双作用式扭矩表，可得到准确的GTD型号，例如：气源压力只有5bar，控制一个需要扭�?/span>200N.m球阀,介质为非润滑的水蒸气,考虑到安全因紟�/span>,增加25％安全值等亍�/span>250N.m，首先按表查找气源压劚�/span>5bar，然后沿该列垂直查找等于或相近的扭矩数据，逈�/span>272N.m，再沿该行向左查找其型号，选择GTD125型、�/span>

选用单作用式执行器时，查找单作用式扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大干弹簧复位扭矩，可得到准确皃�/span> GTE型号，例如：气源压力只有4bar，控制一个需要扭�?/span>100N－�/span>m蝶阀，介质为非润滑的干燥气体，考虑到安全因紟�/span>,增加60％安全值等亍�/span>160N.m,首先按表查找弹簧复位终点得到相近扭矩166N－�/span>m,然后沿该行向左查找气源压劚�/span>4bar的终点扭�?/span>196N－�/span>m，正好气源压力扭矩大于弹簧复位扭�?/span>,再沿该行向左查找其型叶�/span>,选择GTE160型、�/span>
