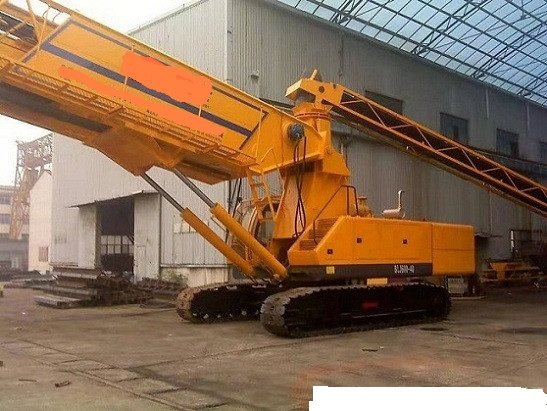

自行带式混凝土布料机安装步骤总结

本节主要叙述BLJ-600-42型布料机装配所要求的步骤。本步骤仅仅只是将布料机从运输的分装单元状态装配成整机所需步骤。有关零部件、组件分解更详细的说明参考有关章节、�/span>

必须要有合格的布料机操作人员和技术熟练的维护人员来进行本设备的装配。在开始安装操作之前，参与安装的人员一定要详细阅读和理解有关安装和操作的全部说明资料，大型重型零部件必须采用起吊设备进行吊装。粗心和疏忽会导致意外的事故，造成人员伤亡和财产的损失、�/span>

在进行机械机构安装时务必注意保护好相关电控设备和其线路，以免给后续的工作带来不必要的麻烦、�/span>

一）安装前准备工作

所有人员都应该经过安全和技术的培训，并获上岗证。在开始安装之前，参与安装的人员要详细阅读和了解有关安装的全部说明资料、�/span>

二）安装主要部件的重野�/span>

底盘９�/span>28000 Kg：�/span>

底盘配重: 27000 Kg：�/span>

布料臂架总成９�/span>18000Kg：�/span>

三角支架９�/span>4500Kg：�/span>

上料皮带机总成９�/span>2610Kg：�/span>

主机受料斖�/span>: 620Kg、�/span>

三）混凝土布料机安装顺序

安装按照先机械结构及装置组装，驱动控制系统及监控系统的连接：

机械结构安装顺序９�/span>

履带扩张–�/span>变幅油缸（与底盘连接（�/span>–�/span>三角支架–�/span>布料皮带朹�/span>–�/span>配重（伸缩配重）�
