称重配料系统

系统原理

自动称重系统的设计采用HMI+PLC系统，将多台传感器、执行器整合成强大的称重配料控制系统，可应用于各种要求精确控制、计量定量投加的化工操作单元、�/span>

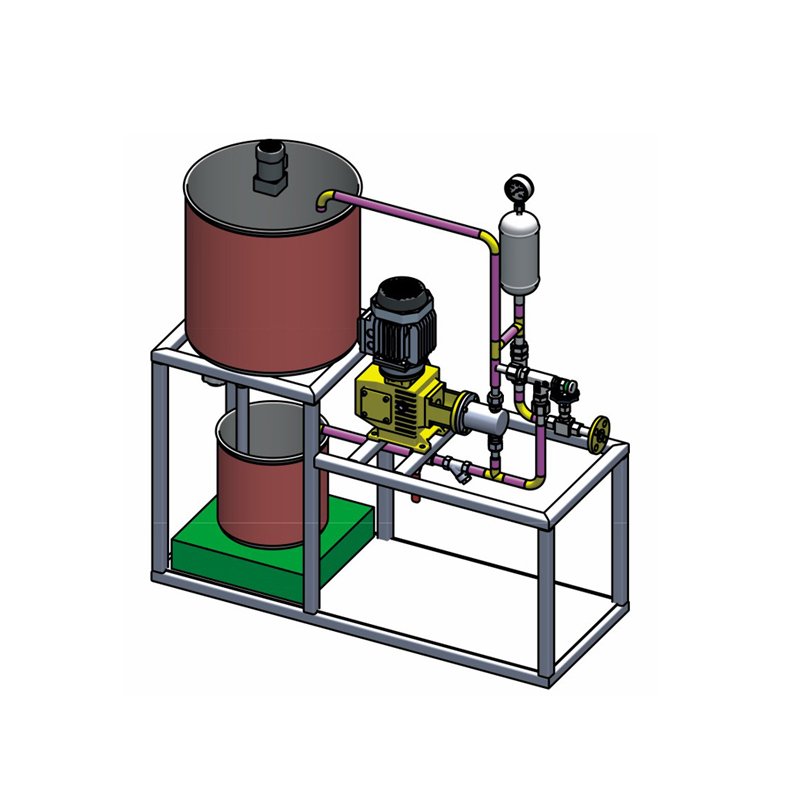

加药装置所有设备集中安装在钢制基座上，整套设备包括称重计量系统、加热保温系统、液体投加系统及自动控制系统、�br/> 称重计量系统由称重传感模块、称重台、水平调节器及附件组成、�br/>加热保温系统由储罐、搅拌机、液位计、电磁阀及管路等组成、�br/> 液体投加系统由加药泵，安全阀、背压阀、脉冲阻尼器、压力表、球阀、管道混合器、管路及附件组成、�br/>自动控制系统由工业PH计，接触器及控制电路组成，负责对各个用电设备进行操作。控制方式为PLC+HMI全自动控制，由仪表变送器将传感器采集到的信号传送至PLC，经过PLC程序运算后，对加药系统进行自动控制，并在HMI界面上显示相关参数、�br/> 上桶储罐安装了高、低液位开关，分别对储罐的高、低液位进行检测及控制，当到达高液位时，进液电动球阀1关闭进液动作；当到达低液位时，发出警告并停止加热。下桶储罐采用低液位开关及称重模块对液位进行自动控制，当称重模块检测到设定值的下限时，自动打开中间的电动球阀2，将上桶预热好的介质排放至下桶；当称重模块检测到设定值的上限时，关闭电动球阀2；另外下桶还安装了一个低液位浮子开关，当下桶液体被输送完至低液位时，系统关闭加热、停止计量泵并发出报警、�br/>

产品特点

1.加药计量量精确、恒定、�br/>2.加药泵寿命长，机械性能稳定、�br/>3.操作管理简便，数据记录可查、�br/>4.药剂投加量易于调节、�br/>5.本设备是一种新颖的加药装置，所有设备、管道及阀门均集中安装在钢支架上，具有
结构紧凑、占地面积小和易于运输安装等优点、�br/>6.主设备选用柱塞式计量泵，泵过流部分�?04，它采用了一种特殊而简单的密封方式，因而具有良好的密封性，可满足多种介质工况要求、�br/>

应用领域

本公司生产的 CT Z-型称重式配料加药装置，适用于对粉体物料、化学流体介质进行溶液配制、注入、投加、输送、计量等工艺处理单元、�/span>
