气动三通球阀 产品概述

Q644/45F气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种，可以满足不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通调节球阀与电气阀门定位器配套，输�?�?0mADC信号�?.4�?.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通换向球阀配行程限位开关、电磁阀、减压阀�?.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域、�/p>

气动三通球阀 产品特点

�?）流体阻力小，其阻力系数与同长度的管段相等�
�?）结构简单、体积小、重量轻�
�?）紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用�
�?）操作方便，开闭迅速，从全开到全关只要旋�?0°，便于远距离的控制�
�?）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便�
�?）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀�
�?）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用、�/p>

气动三通球阀 设计标准

气动三通球阀 技术参�?/h4>

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允许压差(MPa)	≤公称压劚�/td>
动作范围	0�?0°
阀体形弎�/td>	二段分体式铸造阀佒�/td>
阀盖形弎�/td>	整体弎�/td>
压盖型式	螺栓压紧弎�/td>
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填斘�/td>
连接方式	法兰式、螺纹式(适用�?/2"�?")
阀芯形弎�/td>	三通球型阀�?/td>
流量特�?/td>	近似快开特�?/td>
泄露量Q	软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	�?%
配置执行器型叶�/td>	GT、SR、ST、AT、AW系列单双作用气动执行�?/td>
控制方式	开关两位控制�?-20mA模拟量控刵�/td>

气动三通球阀 执行器参�?/h4>

执行器型叶�/th>	GT、AT、AR、AW系列单双作用气动执行�?/th>
供气压力	0.4�?.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30�?70ℂ�/td>
作用形式	单作用执行机构：气关�?B)--失气时阀位开(FO)；气开�?K)--失气时阀位关(FC) 双作用执行机构：气关�?B)--失气时阀位保�?FL)；气开�?K)-- 失气时阀位保�?FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动三通球阀 零件材料

气动三通球阀 控制方式

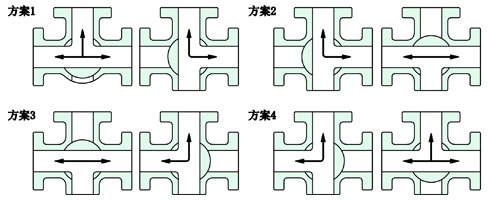

气动三通球阀分L型和T型，介质流通方向见下图。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构、�/p>

"T"型气动三通球阀 流向示意国�/th>	"L"型气动三通球阀 流向示意国�/th>
