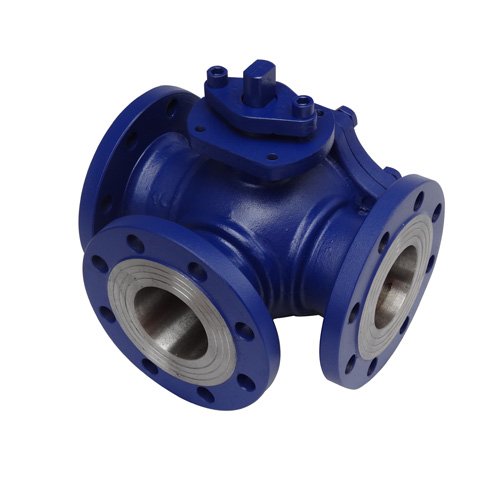

T型三通球阀有能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用、br/>产品特点
1、三通球阀在结构上采用一体化结构?面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量匕br/>2、T型三通球芯，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态、br/>性能参数
| 型号 | Q45F-16C | Q45F-25C | Q45F-40C | Q45F-16P | Q45F-25P | Q45F-40P | |
| 工作压力（℃（/td> | 1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | |
| 适用温度（℃（/td> | ?50 | ||||||
| 适用介质 | 水、蒸汽、油品等 | 弱腐蚀性介?/td> | |||||
| 材料 | 阀佒/td> | 碳素钢铸仵/td> | 铬镍钛不锈钢铸件 | ||||
| 球体、阀杅/td> | 2Cr13 | 铬镍钛不锈钢 | |||||
| 密封圇/td> | 增强聚四氟乙?/td> | ||||||
| 填料 | 聚四氟乙?/td> | ||||||
主要性能范围
| 公称压力 PN(MPa) |
试验压力 | ||
| 壳体 | 高压液密?/td> | 低压液密?/td> | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| CLASS150 | 3.0 | 2.2 | |
| 适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
| 适用温度 | -28?50ℂ/td> | ||
| 应用规范 | 连接法兰 | JB79-59 GB9113?br/> HG20592-97 ANSI B16.5 | |
| 检验试骋/td> | JB/T 9092-99 、API598 | ||
主要零件材料
| 零件名称 | 材质 | ||
| GB | ASTM | ||
| 阀体、阀盕/td> | WCB | A216-WCB | |
| 密封圇/td> | PTFE、对位聚?/td> | PTFE、对位聚?/td> | |
| 球体 | 1Cr18Ni9Ti | SS 304 | |
| 阀座、阀杅/td> | 2Cr13 | A246-416 | |
| 双头螺栓 | 35CrMoA | A193-B7 | |
L型国标连接尺寸和外形
| 公称通径 DN | 尺寸(mm) | |||||||||
| (in) | (mm) | L | D | D1 | D2 | b | f | Z-φd | H | LO |
| 1/2 | 15 | 140 | 89 | 60.5 | 35 | 10 | 1.6 | 4-φ15 | 55 | 130 |
| 3/4 | 20 | 165 | 98 | 70 | 43 | 11 | 1.6 | 4-φ15 | 55 | 130 |
| 1 | 25 | 165 | 108 | 79.5 | 51 | 12 | 1.6 | 4-φ15 | 70 | 140 |
| 11/4 | 32 | 220 | 117 | 79 | 64 | 13 | 1.6 | 4-φ15 | 75 | 180 |
| 11/2 | 40 | 250 | 127 | 98.5 | 73 | 15 | 1.6 | 4-φ15 | 90 | 220 |
| 21/2 | 50 | 260 | 152 | 120.5 | 92 | 16 | 1.6 | 4-φ19 | 104 | 260 |
| 2 | 65 | 320 | 178 | 139.5 | 105 | 18 | 1.6 | 4-φ19 | 153 | 350 |
| 3 | 80 | 320 | 190 | 152.5 | 127 | 19 | 1.6 | 4-φ19 | 187 | 400 |
| 4 | 100 | 370 | 229 | 190.5 | 157 | 24 | 1.6 | 8-φ19 | 206 | 500 |
| 5 | 125 | 510 | 254 | 216 | 186 | 24 | 1.6 | 8-φ22 | 252 | 600 |
| 6 | 150 | 510 | 279 | 241.5 | 216 | 26 | 1.6 | 8-φ22 | 244 | 1000 |
| 8 | 200 | 580 | 373 | 298.5 | 270 | 29 | 1.6 | 8-φ22 | 283 | 1300 |
| 10 | 250 | 670 | 406 | 362 | 324 | 31 | 1.6 | 12-φ25 | 345 | 1600 |
| 12 | 300 | 720 | 483 | 432 | 381 | 32 | 1.6 | 12-φ25 | 420 | 2100 |
T型国标连接尺寸和外形 PN1.6MPa
暂无数据
