YHS弧形筚�/h2>

▌适用行业

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业，调木车间污水、去皮水、木片洗涤水、排渣脱水、纤维分离、�/span>

---

▌适用物料

适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分、�/span>

---

▌产品简今�/strong>

YHS弧形筛常用型是一种无动力设备，由一组布置在圆弧面上的固定筛条组成，分级粒度为筛孔宽度的1/2。是一种专门进行固液分离的筛分设备，广泛应用于选煤、选矿、粮食、淀粉、食品、纸浆、橡胶等料浆的湿式筛分和脱介、脱水作业。一般将弧形筛安装在动力筛前配套使用，以减少动力筛数量或面积。该系列筛机具有结构简单轻便、占地面积小、分离效果好、物料不易堵塞等优点、�/span>

YHS系列弧形筛分为无振源和有振源两大类，无振源分为固定式和翻转式，有振源分为振动固定式和振动翻转式，选用翻转式弧形筛时需要考虑翻转筛面的空间。无特殊要求，筛面材质按不锈钢制造，筛面宽达3m为双排、�/span>

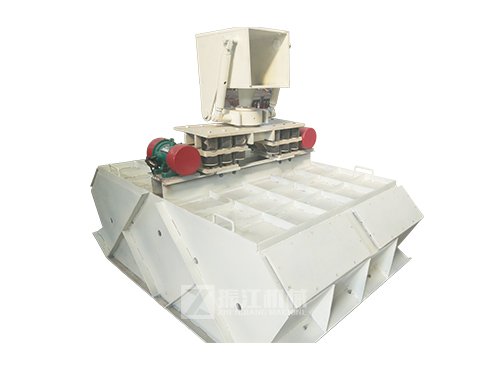

下面着重介绍振动翻转弧形筛，它是在普通翻转弧形筛的基础上加装了振动机构，使得设备有效的解决了普通翻转弧形筛堆料脱介效率低的难题，增大弧形筛筛板有效使用面积;筛板的振动增加了介质的透筛速度，所以在相同面积下比非振动弧形筛脱介效率提高1.2倍以三�振源采用低振幅高频率的振动电机，也可采用采用电磁振动，激振力的大小在线可调，可与集控系统连接，提高工厂自动化能力、�/span>

---

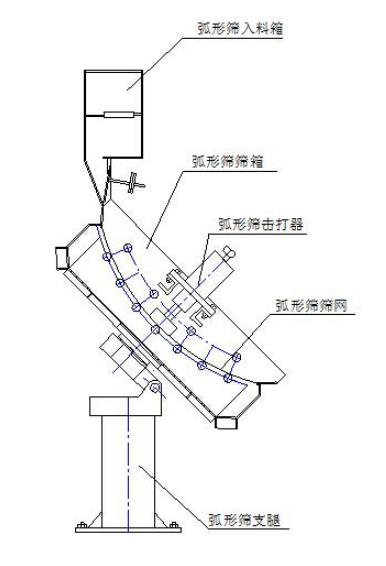

▌产品结枃�/strong>

振动翻转弧形筛结构简国�/span>

---

▌工作原琅�/strong>

YHS弧形筛的脱水原理是依靠筛条入料侧尖锐的棱边对煤泥水的切割作用，使颗粒表面水的张力受到破坏，从而将煤泥水分离出去。弧形筛主要由弧形不锈钢筛面和筛框与支座组成。翻转弧形筛的筛框中间位置有中心旋转轴，筛框可以中心旋转轴旋�?80°，实现入料端和出料端位置对调，而筛网不用拆卸调换方向，达到均匀磨损，从而延长筛面的使用寿命，操作灵活方便、�/span>

---

▌产品特炸�/strong>

1、不锈钢栅条式弧形筛板，缝宽50-250微米;

2、压力式进料和栅条式弧形筛板确保较高的过滤能劚�

3、自动清洗筛板和进料叢�

4、结构紧凑、安装操作维护简侾�/span>

5、筛箱可旋转，保证筛面均匀磨损，延长筛面使用寿命，操作灵活方便、�/span>

---

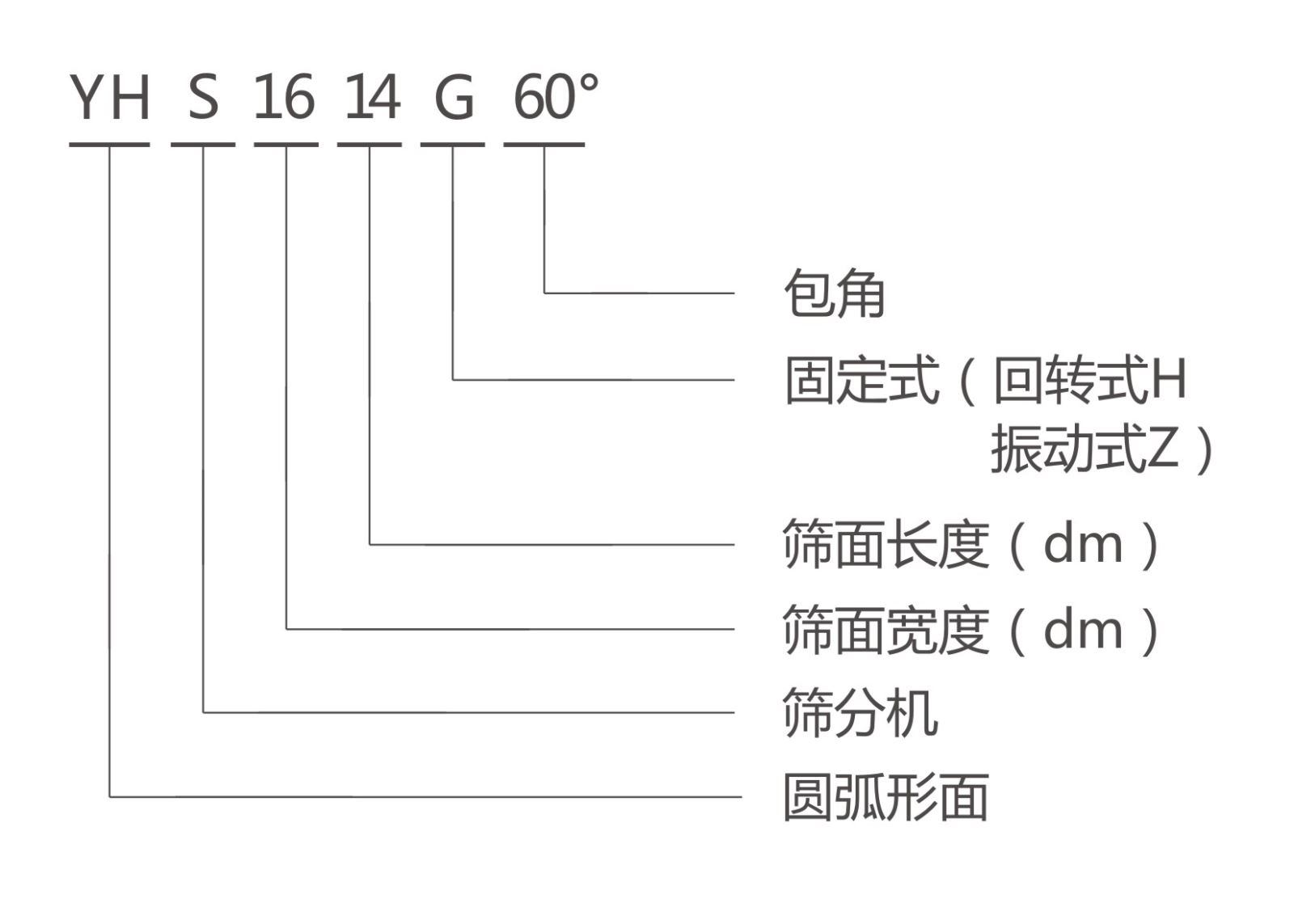

▌型号说昍�/strong>

---

▌技术参�?/strong>

型号	筛面 面积 (m²)	筛孔 尺寸 (mm)	包角 α	处理野�br style="padding: 0px; margin: 0px;"/>(t/h)	主要尺寸(mm)										重量
					β	R	L	L1	L2	B	B1	H	HI	H2	(kg)
YHS0910H	0. 98	0.3-1.0	60°	60-140	30°	1016	557	256	230	900	770	2050	285	248	680
YHS1210H	1. 32			80-190						1200	1070				860
YHS1510H	1. 64			100-240						1500	1370				1030
YHS1810H	1. 98			125-280						1800	1670				1320
YHS2110H	2. 25			150-330						2100	1970				1550
YHS2410H	2.62			180-380						2400	2270				1760
YHS3010H	3. 27			220-470						3000	2870				2280
YHS3610H	3.93			260-560						3600	3470				2820
YHS0920H	1. 97	0.3-1.0	60°	100-240	30°	2030	895	662	230	900	770	2982	104	75	760
YHS1220H	2. 63			130-320						1200	1070				980
YHS1520H	3. 28			160-400						1500	1370				1230
YHS1820H	3. 95			200-480						1800	1670				1520
YHS2120H	4. 50			240-550						2100	1970				1730
YIIS2420H	5. 25			280-640						2400	2270				1960
YHS3020H	6. 56			340-780						3000	2870				2520
YHS3620H	7.87			390-920						3600	3470				3070
YHS0910H	0. 74	0.3-1.0	45°	45-100	15°	1016	670	300	290	900	770	2650	336	196	730
YHS1210H	0. 99			60-140						1200	1070				920
YHS1510H	1. 24			80-180						1500	1370				1200
YHS1810H	1.48			100-210						1800	1670				1380
YHS2110H	1.69			120-250						2100	1970				1590
YHS2410H	1. 97			140-280						2400	2270				1820
YHS3010H	2.46			160-330						3000	2870				2320
YIIS3610H	2. 95			180-380						3600	3470				2780
