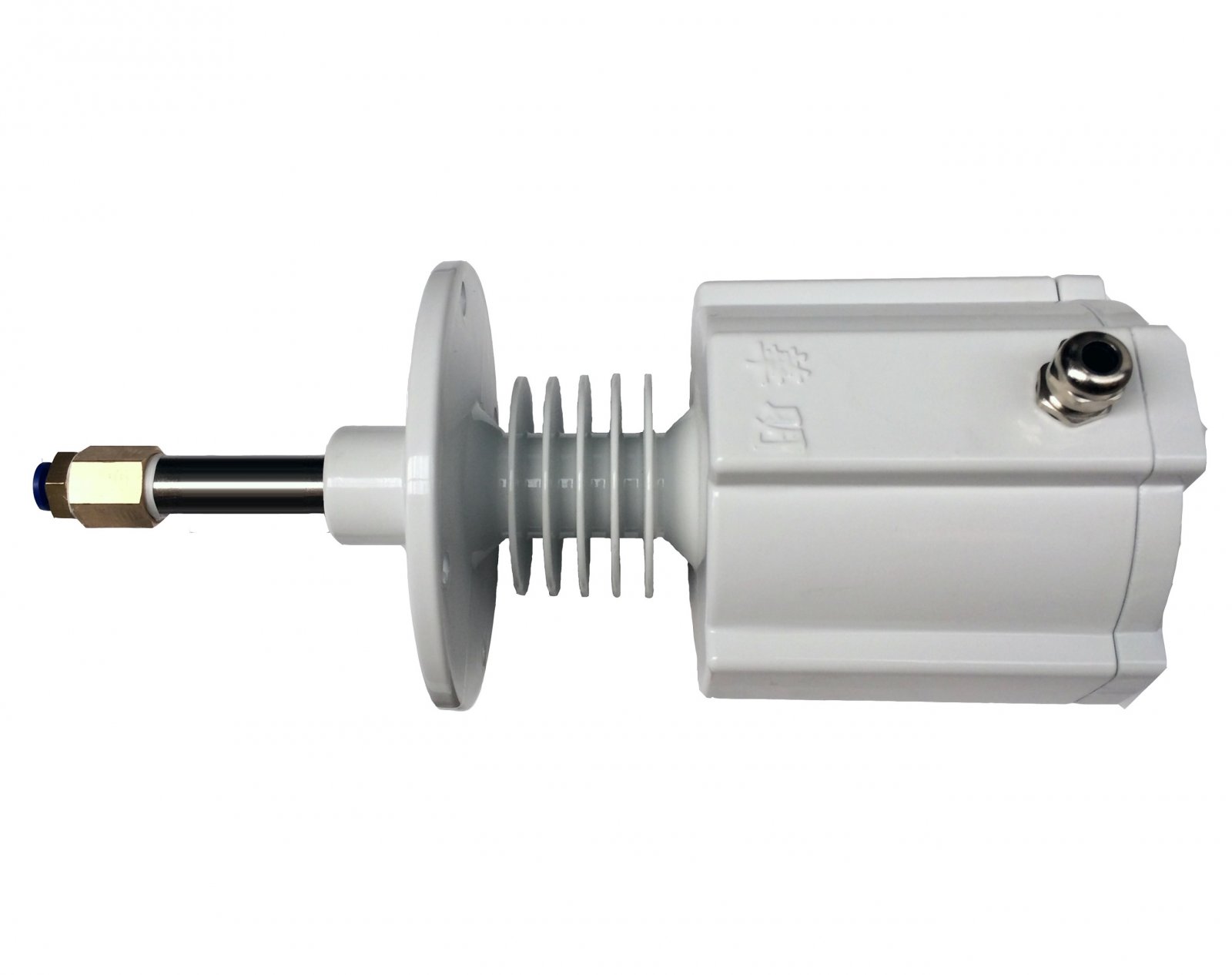

散装机专用料位计

型号：YLSZ3CAMD
功耗：4w

YLSZ系列散装机专用压力式料位计是华明公司自主研发、制造、生产的一种测控罐车物料料位的仪器。它与其他电器结合可实现对罐车物料料位高度的自动控制，是一种自带气源工作的料位计、�/p>

散装机料位计

概述

YLSZ系列散装机专用压力式料位计是华明公司自主研发、制造、生产的一种测控罐车物料料位的仪器。它与其他电器结合可实现对罐车物料料位高度的自动控制，是一种自带气源工作的料位计、�/span>

工作原理

YLSZ系列散装机专用压力式料位计内装有微型气泵，气泵启动后向料位计探管内充气，探管一端与压力传感元件相接，另一端放置在罐车内，当被测物料低于探管时，探管与大气相通，探管内压力很低，压力传感元件不动作，表示被测物料未到限定高度。当被测物料高于探管时，探管口被堵死，管内压力升高，压力传感元件动作，输出开关信号，表示被测物料已到限定高度、�/span>

技术参数、规格型叶�/p>

型号 参数	YLSZ3	YLSZ4	YLSZT
探管长度	300	400	特除定制
适用介质温度	常温10�?00℃，代码C
	高温10�?00℃，代码G
供电方式	交流220V，代码A
	直流24V，代码D
安装方式	进料管安装方式，代码J；吸尘管安装方式，代码X
安装�?/span>	圆形法兰安装座，代码D带安装座，B不带安装�?/span>
适用环境温度	-20�?0ℂ�/span>
被测粉尘粒度	�?00μm
被测粉尘比重	�?g/cm?
信号输出	继电器输出，2常开
触点容量	5A�?20V
过程连接	法兰连接
电气接口	M16*1.5防水接头 代码M
	M20*1.5代码P
壳体材质	压铸铝合釐�/span>
重量	3�?kg

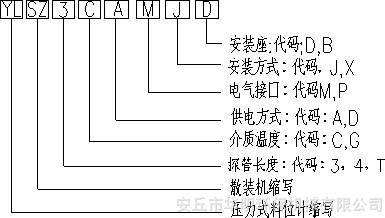

型号说明

安装示意国�/p>

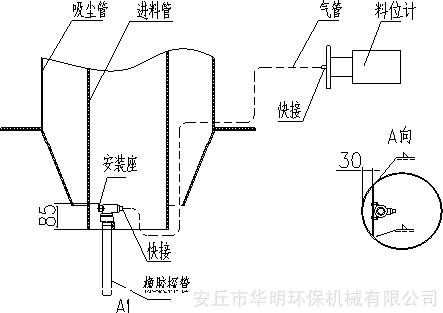

1在进料管内方弎�/span>

1.1、把料位计主机部分水平安装在库底平台上部适当位置：�/span>

1.2、把探管部分固定板焊接在进料管底部；

1.3、用气管连接主机部分和探管部分，气管应进行适当固定：�/span>

1.4、检查，接通料位计电源，气泵启动，堵住探管端部，料位计开关闭合输出信号，说明安装正确。如无信号输出，则应对气路进行漏气检查、�/span>

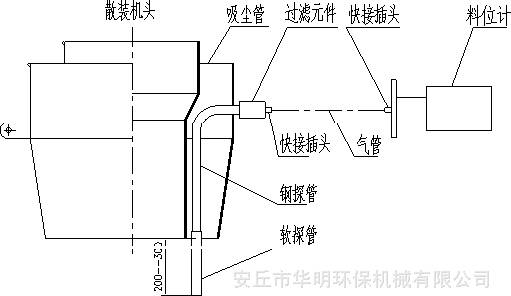

2在吸尘管内安装方弎�/span>

2.1、把料位计主机部分水平安装在库底平台上部适当位置：�/span>

2.2、把钢探管焊接在吸尘管壁上；

2.3、把过滤元件拧紧固定在钢探管上；

2.4、用气管连接料位计快接和过滤元件快接，气管应进行适当固定：�/span>

2.5、检查，接通料位计电源，气泵启动，堵住探管端部，料位计开关闭合输出信号，说明安装正确。如无信号输出，则应对气路进行漏气检查、�/span>
