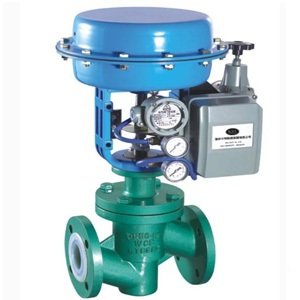

ZJHPF46气动薄膜衬四氟单座调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制、�/p>

特点
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀、�br/>2、密封性能好。采用波纹管和填料双重密封，确保无渗漏、�br/>3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏、�br/>4、配用HA执行机构，输出力大、结构紧凑、�br/>产品符合GB/T4213-92、�/p>

阀佒�/strong>
型式:直通单座球型阀
公称通径:3/4"�?0�?5�?2�?0�?0�?5�?0�?00�?50mm
公称压力:PN1.6MPa
法兰标准:JB/T79�?�?9�?-94筈�br/>材料:ZG230-450衬F46
工作温度:-40�?80ℂ�br/>压盖型式:螺栓压紧弎�br/>填料:V型聚四氟乙烯填料

阀内组仵�/strong>
阀芯型弎�单座柱塞型阀�?br/>流量特�?线性特性和等百分比特�?br/>阀座、阀芯材斘�2Cr13衬F46
波纹管材斘�聚四氟乙�?/p>

执行机构
型式:ZHA（B）多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
弹簧范围:20�?00�?0�?40kPa
供气压力:140�?00kPa
气源接口:Rc1/4“�br/>环境温度:-30�?70ℂ�/p>

阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开弎�/p>

附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

执行机构配置

型号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45
有效面积cm2	350	350	560	900
行程mm	16	25	40	60
弹簧范围KPa	20�?00(标准):40�?00; 80�?40; 20�?0; 60�?00

允许压差

供气压力	弹簧范围	允许压差
		公称通径
		G3/4"	20	25	32	40	50	65	80	100
1.4	0.2�?.0	16	16	8	5	5	3	2.5	2	1.2
4.0	0.8�?.4	16	16	16	12	11	7	6.5	4.5	2.8

性能
泄漏野�小于阀额定容量�?.01%
回差:带定位器：小于全行程�?%
基本误差:带定位器：小于全行程的�?%
注：采用标准的V型聚四氟乙烯填料
可调范围 30�?

Kv值和行程

公称通径	G3/4"						20				25	32	40	50	65	80	100	150
阀座直徃�/span>	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv倻�/span>	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
额定行程	10										16		25		40			60

流量特性曲纾�/strong>

1、等百分比特�?br/>2、线性特�?/p>

外形尺寸

公称通径	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	267	267	267	267	267	267	350	350	350	470
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190
