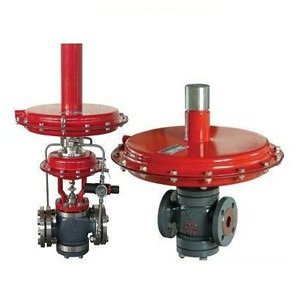

氮封阀(供氮装?/strong>/泄氮装置(/strong>是本厂自主开发、研制的一套自力式微压力控制系统,主要用于保持容器顶部保护?一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发、被氧化,以及容器的安全。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业、/p>
氮封阀由供氮装置供氮阀和泄氮装置泄氮阀两部分组成。供氮装置由指挥器和主阀两部分组成;泄氮装置由内反馈的压开型微压调节阀组成。氮气压力一般设?00mmH2O.通过氮封装置精确控制、/p>
氮封阀 产品特点
无需外加能源,能在无电、无气的场合工作,既方便,又节约能源,降低成本;
氮封阀压力设定方便,可在连续生产的条件下进行;
压力检测膜片有效面积大,设定弹簧刚度小,动作灵敏,装置工作平稳:br/>采用无填料设计,阀杆所受摩擦力小,反应迅速,控制精度高;
供氮装置采用指挥器操作,减压比可?00:1,减压效果好,控制精度高;
为确保储罐的安全,需在罐顶设置呼吸阀:br/>呼吸阀仅起安全作用,避免了常规氮封装置中启闭频繁易损坏的缺陷、/p>
氮封阀 工作原理
当储罐进液阀开启,向罐内添加物料时,液面上升,气相部分容积减小,压力升高,当罐内压力升至高于泄氮装置压力设定值时,泄氮装置打开,向外界释放氮气,使罐内压力下降,降至泄氮装置压力设定点时,泄氮装置自动关闭、br/>当储罐出液阀开启,用户放料时,液面下降,气相部分容积增大,罐内压力降低,供氮装置开启,向储罐注入氮气,使罐内压力上升,当罐内压力上升至供氮装置自动关闭、/p>
供氮装置 工作原理
供氮装置结构如右图所示,将设在罐顶的取压点的介质经导压管引入检测机?7)、介质在检测元件上产生一个作用力与弹?8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时,平衡被破坏,使指挥器阀?6)打开,从而使阀前气体经减压阀(5)、节流阀(4)、进入主阀执行机构(3)上、下膜室,打主开阀阀?2)、向罐内充注氮气;当罐内压力升至供氮装置压力设定点时,由于预设弹簧力,关闭指挥器阀?6)又由于主阀执行机构中弹簧作用,关闭主阀,停止供氮、/p>
泄氮装置 工作原理
泄氮装置结构如右图所示,该装置采用内反馈结构,介质直接经阀盖进入检测机?2),介质在检测元件上产生一个作用力与预设弹?3)预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时,平衡被破坏,使阀?1)上移,打开阀门,向外界泄放氮气;当罐内压力降至泄氮装置压力设定点时,由于预设弹簧力作用,关闭阀门、/p>
说明
氮封阀一般供氮气压力?×10^5-10×10^5Pa之间
罐顶呼吸阀仅起安全作用,是在主阀失灵,导致罐内压力过高或过低时,起到安全作用,在正常情况下不工作
泄氮阀安装在罐顶,口径一般与进液阀口径一至br/>一般泄氮阀的压力设定点略大于供氮阀的压力设定点,以免供、泄氮装置频繁工作,浪费氮气、影响设备的使用寿命
若用户工况与造型手册有异,望来电与本厂技术开发部联系,协商解冲/p>
氮封阀 主要零部件材斘/strong>
阀体:ZG230-450、ZG1Cr18Ni9
阀内件?Cr18Ni9Ti
膜盖:A3?Cr18Ni9Ti 膜片:夹增强涤纶织物丁橡胶、氟橡胶
弹簧?0Si2Mn?Cr18Ni9Ti
* 根据用户要求,槽罐氮封阀(供氮阀泄氮阀)阀体、阀内件、膜盖可采用其它牌号材质
氮封阀 主要技术参?/strong>
供氮装置
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||||||
阀座直径dn(mm) |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
额定流量系数Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
额定行程L(mm) |
8 |
10 |
14 |
20 |
25 |
||||||||||
流量特?/p> |
快开 |
||||||||||||||
压力调节范围(KPa) |
0.4-5.5?-10?-14?3-19?8-24?2-28?7-33?1-38?6-44?2-51?9-58?6-66 |
||||||||||||||
公称压力PN(MPa) |
1.6 2.5 4.0 |
||||||||||||||
被调介质温度(? |
?0 |
||||||||||||||
调节精度(? |
±5$/p> |
||||||||||||||
允许泄漏等级 |
标准级:Ⅳ级(GB/T4213-92) 严密型:Ⅵ级(GB/T4213-92) |
泄氮装置
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
额定流量系数Kv |
6.9 |
11 |
30 |
30 |
48 |
75 |
80 |
190 |
额定行程L(mm) |
8 |
10 |
14 |
20 |
25 |
|||
流量特?/p> |
快开 |
|||||||
压力调节范围(KPa) |
0.4-5.5?-10?-14?3-19?8-24?2-28?7-33?1-38?6-44?2-51?9-58?6-66 |
|||||||
公称压力PN(MPa) |
0.1 |
|||||||
被调介质温度(? |
?0 |
|||||||
调节精度(? |
±5$/p> |
|||||||
允许泄漏等级 |
标准级:Ⅳ级(GB/T4213-92) 严密型:Ⅵ级(GB/T4213-92) |
氮封阀 主要外形尺寸
氮封阀 订货须知
装置名称、型叶br/>供痰、泄氮装置压力设定点
供痰、泄氮装置公称通径DN(mm)
介质名称
供痰、泄氮装置公称压力PN(MPa)
工作压力及调节范図br/>供痰、泄氮装置额定流量系数Kv
阀体、阀内件及填料材?br/>供痰、泄氮装置固有流量特?/p>
具有节能、动作灵敏、运行可靠、操作与维修方便等特点
